HP Designjet Z6100 Montageanleitung Seite 3

7

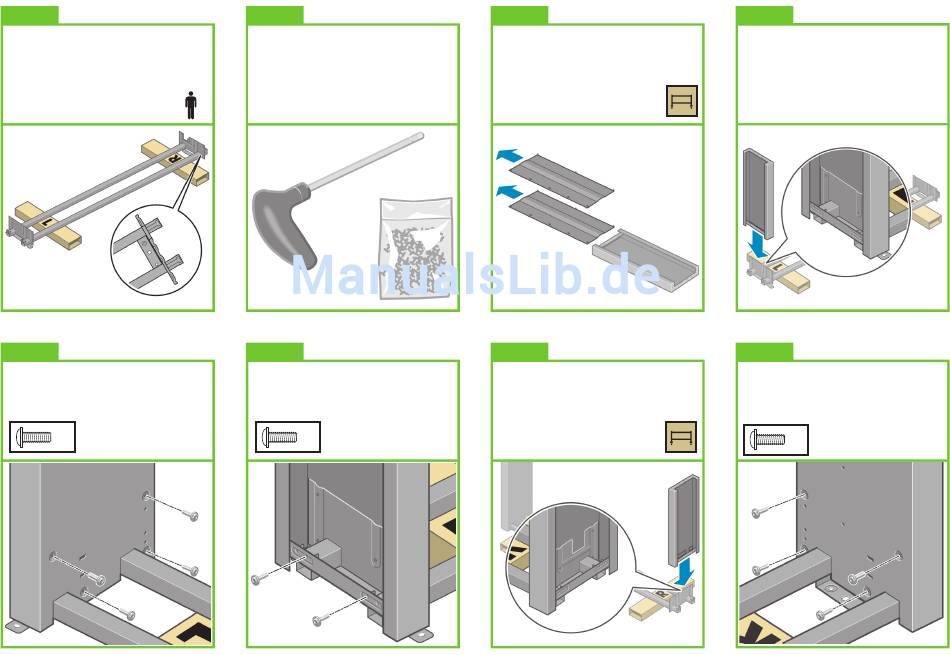

Legen Sie die linke Seite der Querverstrebung
auf das mit L beschriftete Element und die rechte
Seite auf das mit R beschriftete Element.
Right side.
11
Befestigen Sie das linke Standbein
an der Innenseite mit vier Schrauben
an der Querverstrebung.
x4
8
Nehmen Sie den Beutel mit den Schrauben und
den Schraubendreher aus dem Karton.
Der Schraubendreher besitzt eine magnetische
Spitze. Zum Lieferumfang gehören Ersatzschrauben,
sodass nach dem Zusammenbau einige Schrauben
übrig bleiben.
x2
12
Befestigen Sie das linke Standbein
an der Außenseite mit zwei Schrauben
an der Querverstrebung.
x2
9
Nehmen Sie das linke Standbein aus dem Karton,
und ziehen Sie die beiden Einsätze heraus.
13
Setzen Sie das rechte Standbein auf die rechte
Seite der Querverstrebung auf. Es kann nur
auf dieser Seite angebracht werden.
10
Setzen Sie das linke Standbein auf die linke
Seite der Querverstrebung auf. Es kann nur auf
dieser Seite angebracht werden.
14
Befestigen Sie das rechte Standbein
an der Innenseite mit vier Schrauben
an der Querverstrebung.
x4
Seite 3
