HP Designjet Z6100 Montageanleitung Seite 6

30

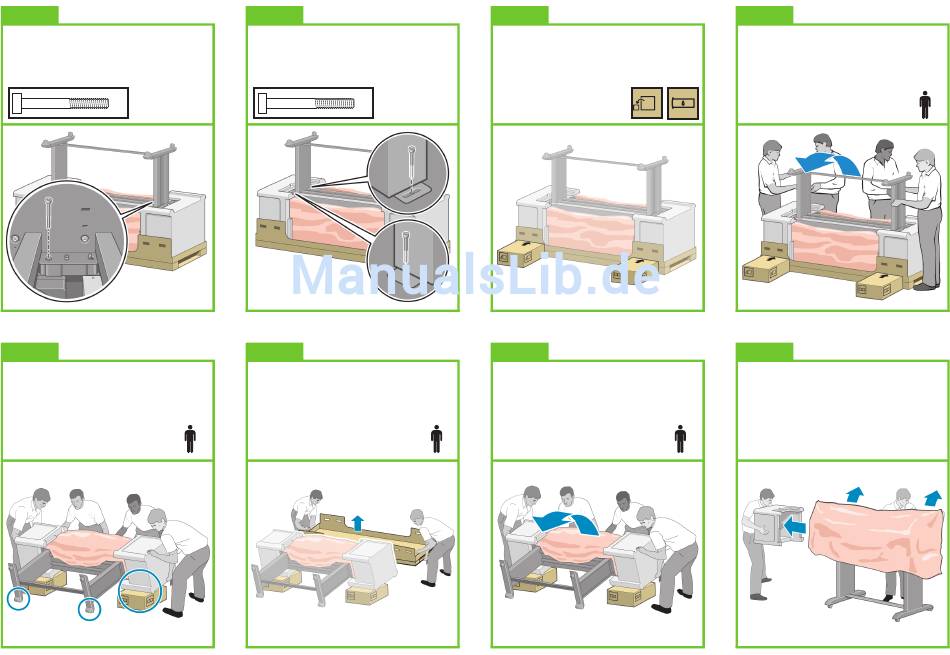

Befestigen Sie die rechte Seite der Standfußeinheit
mit einer Schraube am Druckwerk. Ziehen Sie
die Schraube fest an.
x1
34
Kippen Sie den Drucker, bis seine Rückseite auf
den Zubehör- und Verbrauchsmaterialkartons
aufliegt und die Räder mit dem rutschhemmenden
Material den Boden berühren.
31
Befestigen Sie die linke Seite der Standfußeinheit
mit zwei Schrauben am Drucker. Ziehen Sie
die Schrauben fest an.
x2
35
Entfernen Sie die Palette, bevor Sie den Drucker
aufrecht hinstellen.
x4
32
Legen Sie die Kartons mit dem Zubehör und den
Verbrauchsmaterialien hinten am Drucker an. Die
Pfeile auf den Kartons müssen zum Drucker zeigen.
Stellen Sie sicher, dass sich das
rutschhemmende Material noch an den
beiden rückwärtigen
Rädern befindet.
36
Heben Sie den Drucker unter Zuhilfenahme
der Haltegriffe an der Rückseite vorsichtig hoch.
Dieser Schritt sollte von vier Personen ausgeführt
werden.
x2
33
Kippen Sie den Drucker in Richtung der Ersatz-
und Verbrauchsmaterialkartons. Dieser Schritt
sollte von vier Personen ausgeführt werden.
37
Entfernen Sie die beiden Styroporseitenteile
und die Kunststoffhülle des Druckwerks.
x4
x2
x4
Seite 6
