23

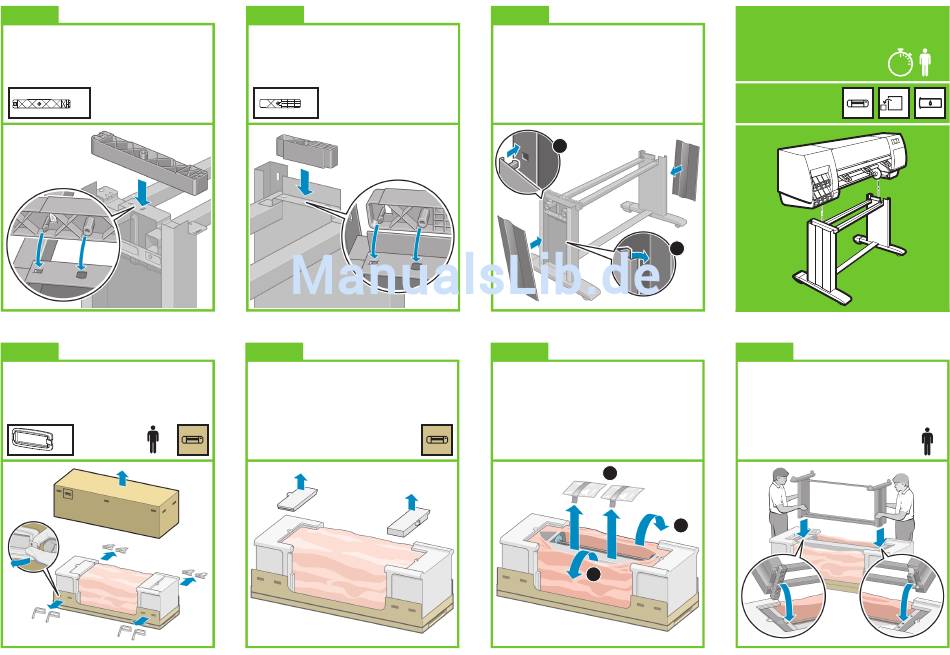

Befestigen Sie den linken Abstandhalter
an der Oberseite des linken Standbeins.
Er rastet mit einem Klickgeräusch ein.
x1
26
Entfernen Sie die acht Kunststoffgriffe, und
nehmen Sie den oberen Teil des Kartons ab,
wie in der Abbildung dargestellt.
x2
x8
24
Befestigen Sie den rechten Abstandhalter
an der Oberseite des rechten Standbeins.
Er rastet mit einem Klickgeräusch ein.
x1
27
Entfernen Sie die beiden Sicherungselemente.
25
Setzen Sie die linke und rechte Standbeinblende
vorne an den Standbeinen an (1), und drücken
Sie hinten auf die Blende (2), bis sie einrastet.
2
1
28
Öffnen Sie die Schutzhülle, in der die Drucker-
basiseinheit verpackt ist (1), und entfernen Sie
die beiden Beutel mit Trockenmittel (2).
2
1
Aufsetzen des Druckwerks auf
den Standfuß
Schritt 26 bis 38.
Dieser Vorgang muss von 4 Personen
ausgeführt werden.
Er dauert ca. 15 Minuten.
Benötigte Kartons
29
Heben Sie die Standfußeinheit auf das Druckwerk.
Das rutschhemmende Material muss zur Rückseite
des Druckers zeigen.
1
x4
15'
Seite 5
