HP Designjet Z6100 Montageanleitung Seite 13

82

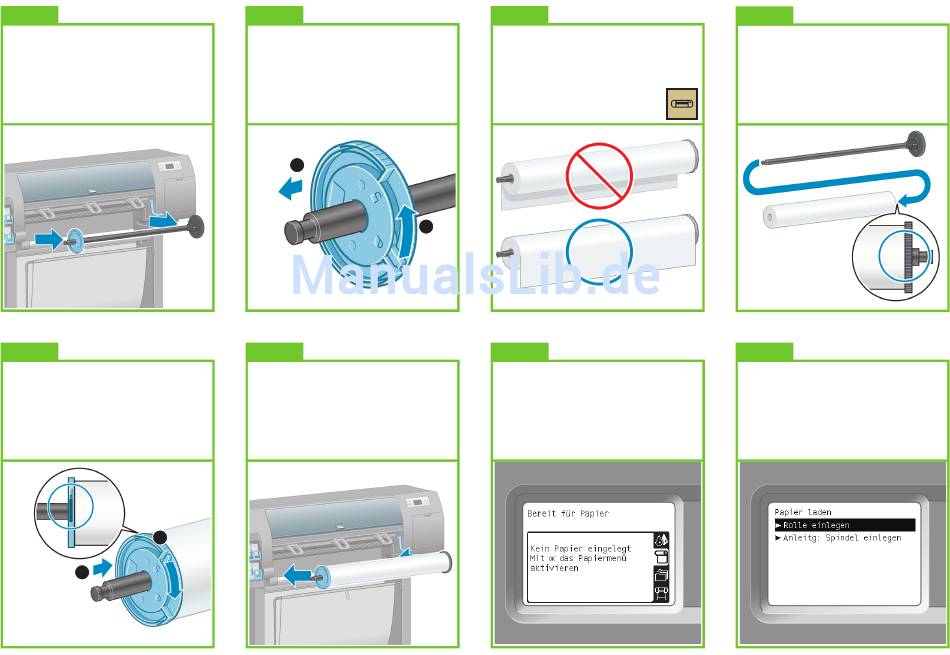

Nehmen Sie die Spindel aus dem Drucker.
86
Schieben Sie den blauen Anschlag auf die Spindel.
Achten Sie darauf, dass der blaue Anschlag fest
an der Rolle anliegt (zwischen Anschlag und
Rolle darf kein Zwischenraum sein), und verriegeln
Sie den Anschlag.
2
1
83
Lösen Sie die Verriegelung des blauen Anschlags
am linken Ende der Spindel, und nehmen Sie
ihn ab. Halten Sie die Spindel waagrecht.
2
1
87
Setzen Sie die Spindel in den Drucker ein.
Der blaue Anschlag muss sich dabei auf der
linken Seite befinden.
84
Schieben Sie eine der beiden mitgelieferten
Papierrollen auf die Spindel. Das Papier muss
wie unten gezeigt ausgerichtet sein.
88
Wählen Sie am Bedienfeld das Symbol „Papier"
aus, und drücken Sie die Taste „OK".
85
Achten Sie darauf, dass die Rolle fest am
schwarzen Anschlag auf der rechten Spindelseite
anliegt.
Zwischen dem Anschlag und der Rolle darf
sich kein Zwischenraum befinden.
Seite 13
89
Wählen Sie „Rolle einlegen" aus, und drücken
Sie die Taste „OK".
