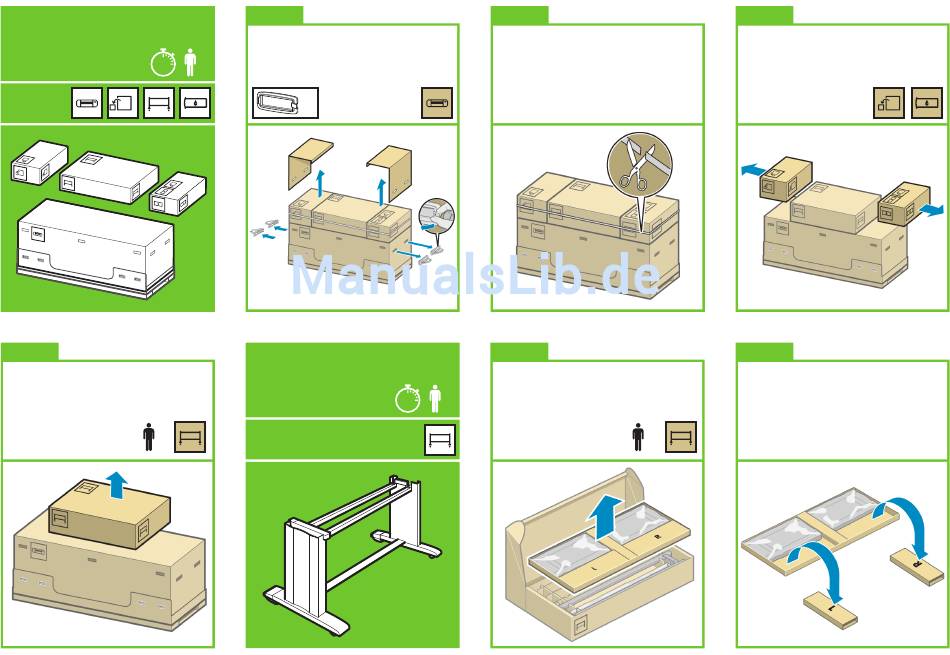

Entfernen der Verpackung

Schritt 1 bis 4.
Dieser Vorgang muss von 2 Personen
ausgeführt werden.
5'
Er dauert ca. 5 Minuten.
Benötigte
Kartons
4
Nehmen Sie den Karton herunter,
wie in der Abbildung dargestellt.
x2
1
Entfernen Sie die vier oberen Kunststoffgriffe
an den Seiten des Kartons (zwei an jeder Seite),
und nehmen Sie dann vorsichtig die beiden
x2
seitlichen Abdeckungen nach oben ab.
x4
Zusammenbauen des Standfußes
Schritt 5 bis 25.
Dieser Vorgang muss von
2 Personen ausgeführt werden.
Er dauert ca. 20 Minuten.
Benötigter Karton
2
Schneiden Sie vorsichtig das Verpackungsband
durch, mit dem die Kartons gesichert sind.
Achten Sie dabei darauf, dass die Kartons
nicht herabfallen.
5
Nehmen Sie den ersten Einsatz aus dem Karton.
x2
20'
3
Nehmen Sie die Kartons herunter,
wie in der Abbildung dargestellt.
6
Nehmen Sie die beiden mit L und R beschrifteten
Elemente aus dem Einsatz.
x2
Seite 2
