HP Designjet Z6100 Montageanleitung Seite 4

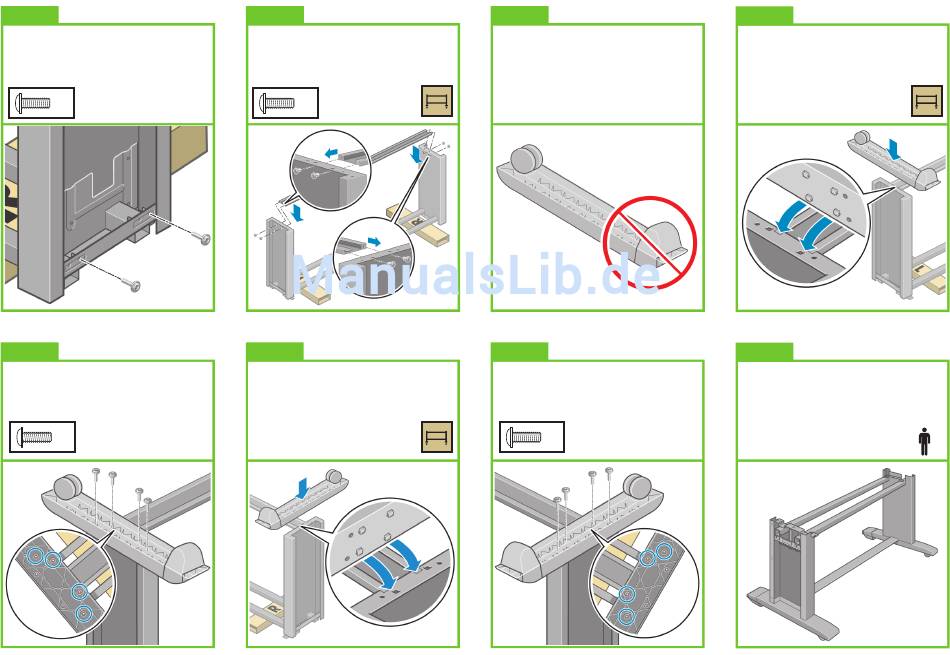

15
Befestigen Sie das rechte Standbein
an der Außenseite mit zwei Schrauben
an der Querverstrebung.
x2
19
Befestigen Sie den Fuß mit vier Schrauben
am linken Standbein.
Drehen Sie alle Schrauben zunächst nur zur Hälfte
hinein, und ziehen Sie sie dann nacheinander fest.
x4
16
Befestigen Sie die Querverstrebung mit
vier Schrauben an den Standbeinen.
x4
20
Setzen Sie den anderen Fuß auf das rechte
Standbein auf. Die vorhandenen Noppen
erleichtern Ihnen das richtige Positionieren
des Fußes. Belassen Sie das rutschhemmende
Material am Rad.
17
An zwei Rädern der Füße befindet sich
rutschhemmendes Material. Entfernen Sie
dieses Material jetzt noch NICHT.
21
Befestigen Sie den Fuß mit vier Schrauben
am rechten Standbein.
Drehen Sie alle Schrauben zunächst nur zur Hälfte
hinein, und ziehen Sie sie dann nacheinander fest.
x4
18
Setzen Sie einen Fuß auf das linke Standbein auf.
Die vorhandenen Noppen erleichtern Ihnen
das richtige Positionieren des Fußes. Belassen
Sie das rutschhemmende Material am Rad.
22
Richten Sie den Standfuß auf.
Seite 4
x2
