PRODUKTBESCHREIBUNG DER BASIS-BAUTEILE

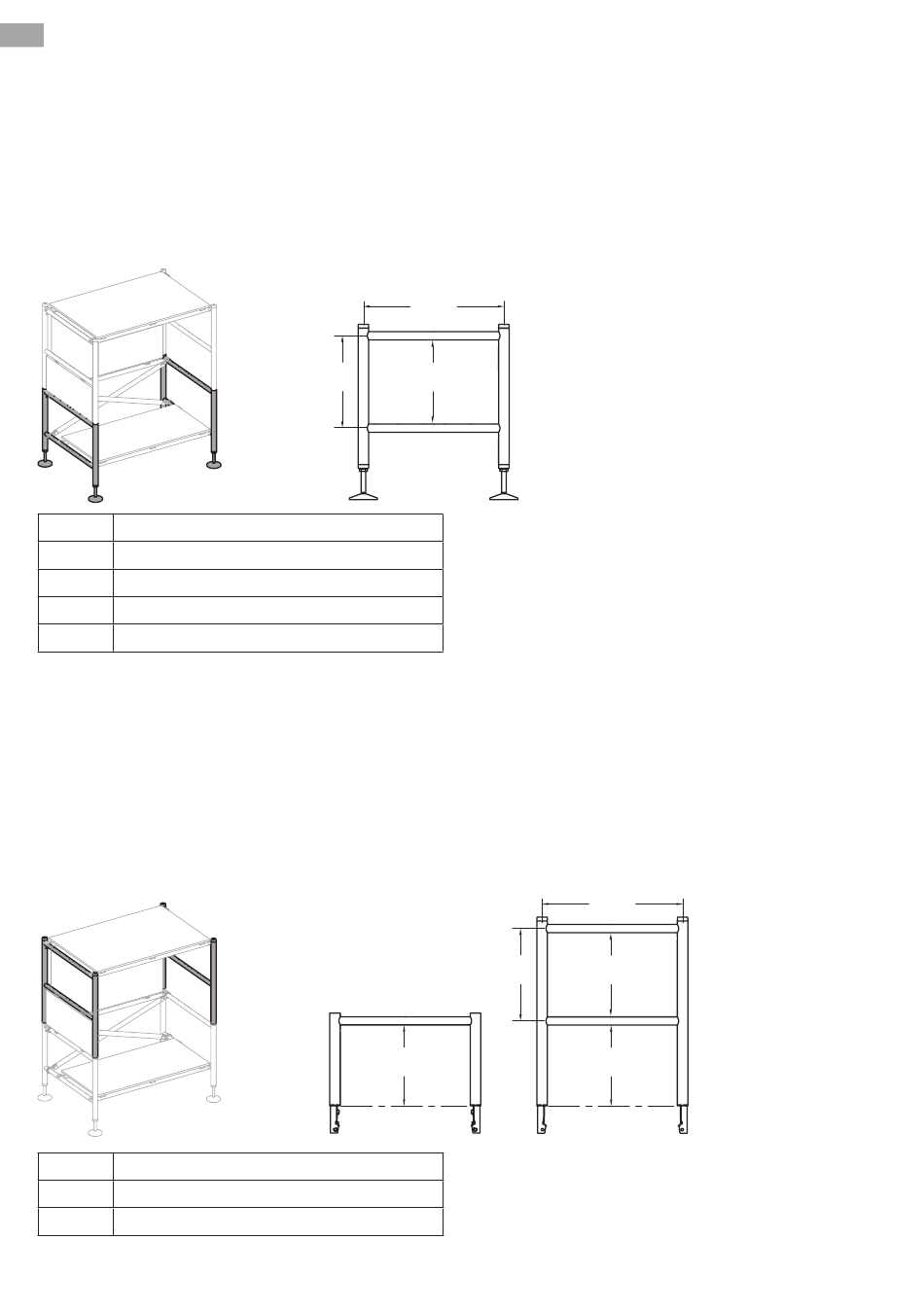

Base Frame

Der Base Frame bildet die Basis jedes Aufbaus. Es gibt ihn ihn verschiedenen Höhen und
Achsen.
Benennung:
Base Frame + Achsmass + Anzahl HE + Sprungmass
Beispiel: Base Frame 800 / 1 / 395
Achse in mm
1 HE 400; 600; 800; 1200; 1600; 2000
2 HE 400; 600; 800; 1200; 1600; 2000
3 HE 400; 600; 800; 1200; 1600; 2000
4 HE 400; 600; 800; 1200; 1600; 2000

Top Frame

Mit dem Top Frame wird der Base Frame in der Höhe erweitert. Er wird mit den vertikalen
Rohren in die Standrohre der Base Frames gesteckt und verspannt. Es gibt ihn ihn verschie-
denen Höhen und Achsen.
Benennung:
Top Frame + Achsmass + Anzahl HE + Sprungmass
Beispiel: Top Frame 800 / 2 / 395
Achse in mm
1 HE 400; 600; 800; 1200; 1600; 2000
2 HE 400; 600; 800; 1200; 1600; 2000
