HINWEIS
Unter den Shelves sind Distanzstücke mit und ohne Zapfen und mit und ohne
Klettverschlüssen montiert. Die äusseren Distanzstücke haben immer Zapfen, die in die
jeweils vorgesehenen Bohrungen in den Horizontal-Beams eingesteckt werden müssen.
Die Distanzstücke werden dann mit Klettverschlüssen an den Horizontal Beams befestigt.
Es sind nicht an allen Distanzstücken Klettverschlüsse montiert.

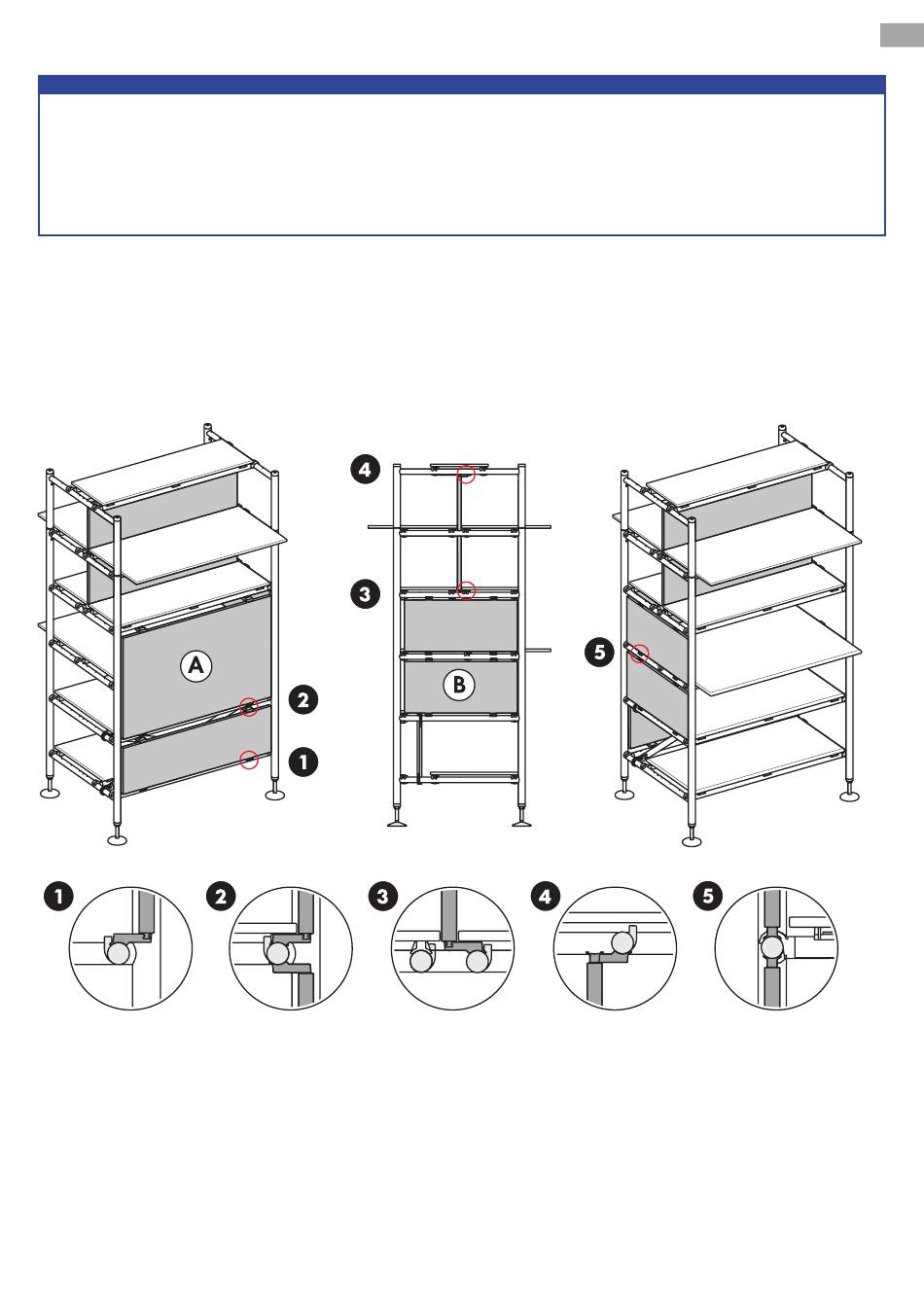

Montageprinzip Screen

Beispiele möglicher Montagepositionen von Screens: → Montagepositionen können an
jeder Stelle sein.
A = Screen zwischen Frames (längs) / B = Screen zwischen Frames (quer)
1. Screen (A) mit abgesetzten Haltern aussen zwischen zwei Frames.
Da hier noch kein Horizontal Beam vorhanden ist, muss ein extra Horizontal Beam vorge-
sehen werden.
2. Screen (A) mit abgesetzten Haltern aussen zwischen zwei Frames.
