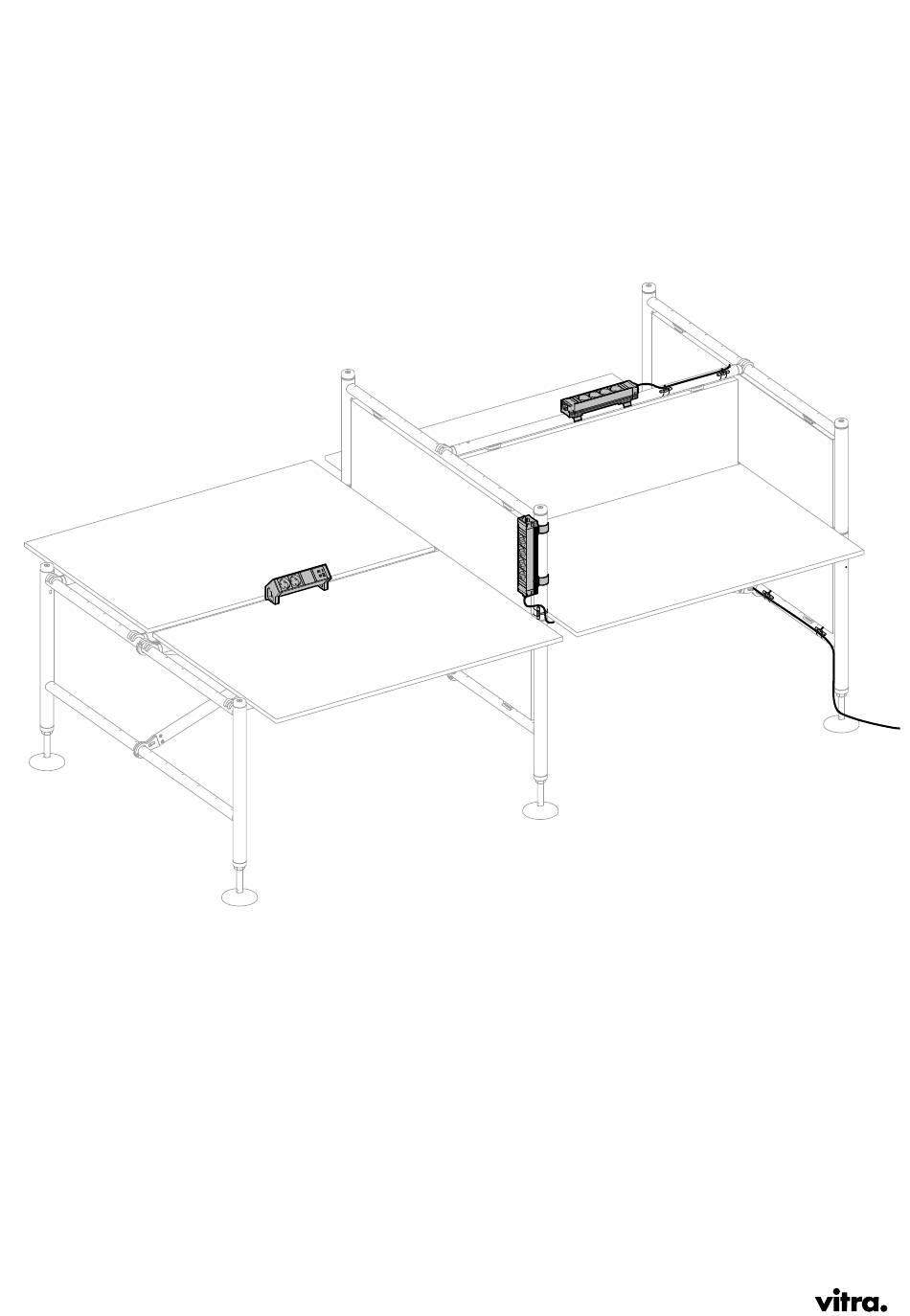

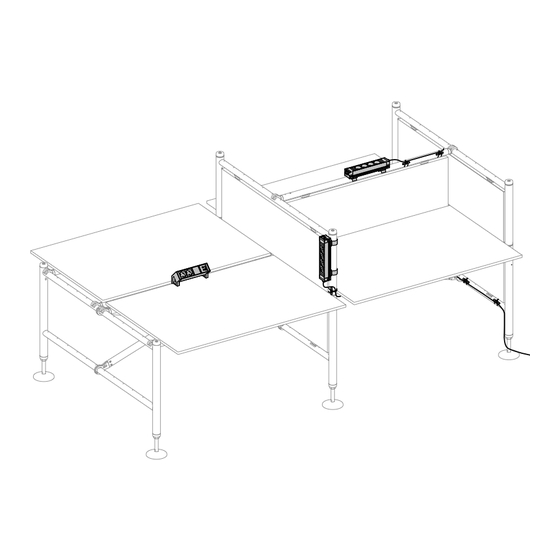

- Seite 1 Comma Developed by Vitra in Switzerland Elektrifizierung 2023, 62913581/B...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Hinweise ............................3 Bestimmungsgemässer Gebrauch .................... 3 Symbolerklärung ........................... 3 Sicherheit ............................4 Produktbeschreibung ........................5 Elektrifizierungs Konzept ......................6 Reihenschaltung ........................... 6 Parallelschaltung .......................... 7 Reihen- mit Parallelschaltung gemischt ................... 8 Montageprinzip und Hinweise ....................9 Beispiel Verkabelung ........................9 Vorgaben für die Verkabelung .................... -
Seite 3: Hinweise
HINWEISE Hinweise Lesen Sie diese Anleitung vor Gebrauch sorgfältig durch. Bewahren Sie diese zum späteren Nachlesen auf. Montage/Demontage darf nur durch Fachpersonal erfolgen. Lieferung vor Montage auf Vollständigkeit überprüfen. Bestimmungsgemässer Gebrauch Alle in dieser Anleitung aufgeführten Komponenten sind ausschliesslich zur Elektrifizierung Ihres Möbels konzipiert. -
Seite 4: Sicherheit
► Vor Inbetriebnahme sämtliche stromführenden Bauteile auf Beschädigungen über- prüfen. ► Kein Betrieb mit beschädigten stromführenden Bauteilen. Wenn ein stromführendes Bauteil beschädigt ist, muss dies durch den Vitra Service oder qualifiziertes Fachper- sonal ersetzt werden. ► Sämtliche Arbeiten an / mit elektrischen Bauteilen dürfen nur von qualifiziertem Fach- personal durchgeführt werden. -
Seite 5: Produktbeschreibung
PRODUKTBESCHREIBUNG Produktbeschreibung GST-18 Einspeiseleitung (1x Netzstecker/1x GST-18 Stecker) Verbindungsleitung (2x GST-18 Stecker) Steckdosenleiste mit Halter Steckdosenleiste Desk 2 GST-18 Schutzkappe Verteilerblock mit Halter CH-Verteilerblock mit Halter Zugentlastung Haken- und Flauschband für Kabelbefestigung Kabelgummi für Kabelbefestigung 2023, 62913581/B 5/20... -
Seite 6: Elektrifizierungs Konzept
ELEKTRIFIZIERUNGS KONZEPT Elektrifizierungs Konzept Reihenschaltung Einspeiseleitung Zugentlastung Kabelbefestigung Verbindungsleitung Steckdosenleiste mit Halter 6/20 2023, 62913581/B... -
Seite 7: Parallelschaltung
ELEKTRIFIZIERUNGS KONZEPT 4.2 Parallelschaltung Einspeiseleitung Zugentlastung Kabelbefestigung Verbindungsleitung Steckdosenleiste mit Halter Verteilerblock mit Halter / CH-Verteilerblock mit Halter 2023, 62913581/B 7/20... -
Seite 8: Reihen- Mit Parallelschaltung Gemischt
ELEKTRIFIZIERUNGS KONZEPT 4.3 Reihen- mit Parallelschaltung gemischt Einspeiseleitung Zugentlastung Kabelbefestigung Verbindungsleitung Steckdosenleiste mit Halter Verteilerblock mit Halter / CH-Verteilerblock mit Halter 8/20 2023, 62913581/B... -
Seite 9: Montageprinzip Und Hinweise
MONTAGEPRINZIP UND HINWEISE Montageprinzip und Hinweise Beispiel Verkabelung Einspeiseleitung vom Boden Einspeiseleitung z.B. von der Decke 2023, 62913581/B 9/20... -
Seite 10: Vorgaben Für Die Verkabelung
MONTAGEPRINZIP UND HINWEISE 5.2 Vorgaben für die Verkabelung HINWEIS Um einen sicheren Betrieb zu gewährleisten, müssen die einzelnen Punkte zur Verkabe- lung eingehalten werden. Rmin. 50 Rmin. 50 Rmin. 50 Allgemeine Hinweise • Elektrische Komponenten dürfen nicht nach aussen aufbauend montiert sein; Kabelverle- gung immer auf Möbelinnenseite. - Seite 11 MONTAGEPRINZIP UND HINWEISE Einspeiseleitungen • Einspeiseleitungen müssen gegebenenfalls deutlich gekennzeichnet sein; siehe Punkt 5.2.1 "Kennzeichnung separater Stromkreise". • Einspeiseleitungen dürfen keine Stolperfallen bilden (1). • Sämtliche Netzstecker müssen entweder direkt zugänglich sein oder alternativ kann der entsprechende Sicherungsautomat zugänglich und gekennzeichnet sein. •...
-
Seite 12: Kennzeichnung Separater Stromkreise
MONTAGEPRINZIP UND HINWEISE 5.2.1 Kennzeichnung separater Stromkreise HINWEIS Sämtliche separaten Stromkreise müssen an den Zuleitungen, den Steckdosen und den Verteilern deutlich erkennbar/identifizierbar sein. ► Gegebenenfalls erforderliche Markierungen müssen vor Ort bei der Installation an- gebracht werden. 12/20 2023, 62913581/B... -
Seite 13: Montage
MONTAGE Montage Montage Steckdosenleiste und CH-Verteilerblock 2023, 62913581/B 13/20... -
Seite 14: Montage Verteiler
MONTAGE 6.2 Montage Verteiler 6.3 Montage Kabelbefestigung Haken- und Flauschband 14/20 2023, 62913581/B... -
Seite 15: Montageposition Steckdosenleiste Desk 2
MONTAGE Kabelgummi 6.4 Montageposition Steckdosenleiste Desk 2 Kabelverlegung siehe Punkt 5.2 "Vorgaben für die Verkabelung" 2023, 62913581/B 15/20... -
Seite 16: Montage Zugentlastung
MONTAGE 6.5 Montage Zugentlastung 16/20 2023, 62913581/B... -
Seite 17: Montage Gst-18 Schutzkappen
MONTAGE 6.6 Montage GST-18 Schutzkappen HINWEIS Vor der Montage / Demontage der GST-18 Schutzkappen die Stromzu- fuhr trennen! click! HINWEIS Demontage der GST-18 Schutzkappen nur mit nichtleitendem oder isoliertem Werkzeug durchführen. 2023, 62913581/B 17/20... -
Seite 18: Checkliste
CHECKLISTE Checkliste ☑ Sind alle Netzstecker der Zuleitungen entweder direkt zugänglich oder ist der ent- sprechende Sicherungsautomat gekennzeichnet und zugänglich, damit die Stromver- sorgung jederzeit getrennt werden kann? ☑ Sind alle Stromkreise einzeln abgesichert? ☑ Sind die einzelnen Stromkreise mit der Einspeisung oder dem Sicherungsautomat identifizierbar? ☑... - Seite 19 CHECKLISTE 2023, 62913581/B 19/20...
