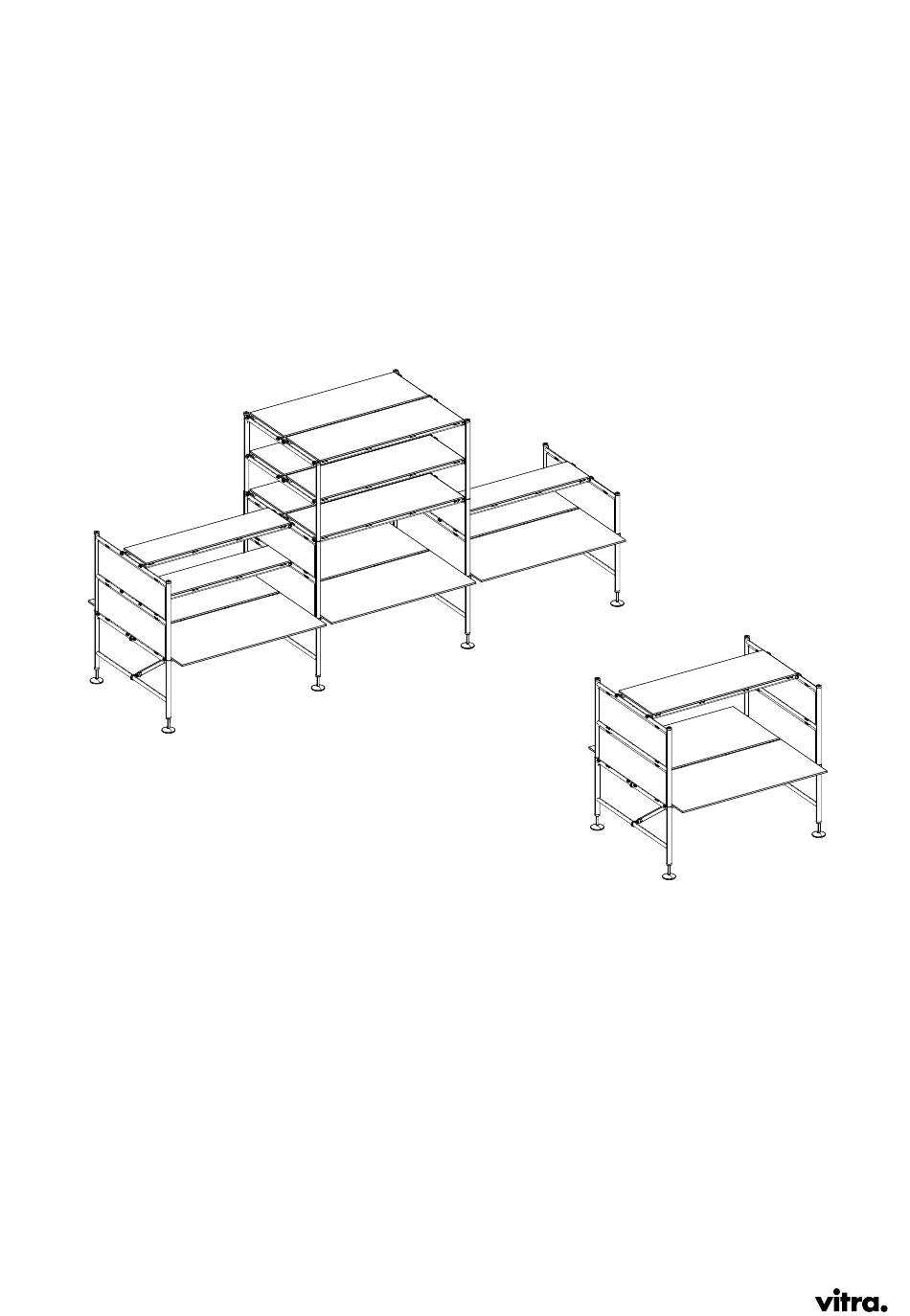

- Seite 1 COMMA Developed by Vitra in Switzerland Design: Vitra Montage- und Verwendungsanleitung 2022, 62913425/E...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Hinweise ............................4 Bestimmungsgemässer Gebrauch .................... 4 Symbolerklärung ........................... 4 Sicherheit ............................5 Produktbeschreibung der Basis-Bauteile ................6 Bezeichnungen der Basis-Bauteile ................... 6 Base Frame ............................ 7 Top Frame ............................7 Horizontal Beam ........................... 8 Diagonal Beam ..........................8 Shelf .............................. - Seite 3 INHALT Montage Standrohrdeckel ....................... 33 Demontage Standrohrdeckel ....................33 Ausrichten des Moduls ......................34 Montage Screen ......................... 35 7.9.1 Screen-Befestigung mit Haken- und Flauschbändern............36 7.10 Montage Shelf ..........................37 7.10.1 Shelf-Befestigung mit Haken- und Flauschbändern ............38 2022, 62913425/E 3/40...
-
Seite 4: Hinweise
HINWEISE Hinweise Lesen Sie diese Bedienungsanleitung vor Gebrauch sorgfältig durch. Bewahren Sie diese zum späteren Nachlesen auf. Montage/Demontage darf nur durch Fachpersonal erfolgen. Lieferung vor Montage auf Vollständigkeit überprüfen. Bestimmungsgemässer Gebrauch Das Produkt ist als Bürosystem konzipiert. Das Produkt darf ausschliesslich im gewerblichen Bereich eingesetzt werden. Bei unsachgemässer Verwendung besteht die Gefahr von Sach- und/oder Perso- nenschäden. -
Seite 5: Sicherheit
Anleitung vor Gebrauch durchlesen und aufbewahren. Montage/Demontage darf nur durch Fachpersonal erfolgen. Lieferung vor Montage auf Vollständigkeit überprüfen. Keine Teile verwenden, die nicht zum COMMA System gehören. HINWEIS Nach jedem Auf- und Umbau muss vom Monteur die Checkliste Punkt für Punkt durchge- gangen werden. -
Seite 6: Produktbeschreibung Der Basis-Bauteile
PRODUKTBESCHREIBUNG DER BASIS-BAUTEILE Produktbeschreibung der Basis-Bauteile Mit den 6 Basis-Bauteilen können nach definierten Regeln, die primär für die Sicherheit er- forderlich sind, unendlich viele unterschiedliche Montagevarianten kombiniert werden. Hier- bei sind jederzeit auch weitere An- oder Umbauten möglich. Bezeichnungen der Basis-Bauteile Base Frame Modul Top Frame... -
Seite 7: Base Frame
PRODUKTBESCHREIBUNG DER BASIS-BAUTEILE 3.2 Base Frame Der Base Frame bildet die Basis jedes Aufbaus. Es gibt ihn in verschiedenen Höhen und Achsen. Benennung: Base Frame + Achsmass + Anzahl HE + Sprungmass (Beispiel: Base Frame 800/1/395) Achse in mm 1 HE 400;... -
Seite 8: Horizontal Beam
PRODUKTBESCHREIBUNG DER BASIS-BAUTEILE 3.4 Horizontal Beam Die Klauen werden von oben in die Sprossen der Frames eingehängt und werden per Feder automatisch verriegelt. Benennung: Horizontal Beam + Achsmass (Beispiel: Horizontal Beam 1200) Achse in mm 400; 600; 800; 1200; 1600; 2000 3.5 Diagonal Beam Die Schellen werden in die Sprossen der Frames eingehängt und müssen von Hand verrie- gelt werden. -
Seite 9: Screen
PRODUKTBESCHREIBUNG DER BASIS-BAUTEILE genutzt. Benennung: Shelf + Nennmass Länge + Nennmass Breite + Materialstärke (Beispiel: Shelf 1200/800/16) L: Nennmass Länge in mm B: Nennmass Breite in mm 300; 400; 600; 800; 1000; 1200 300; 400; 600; 800; 1000; 1200 300; 400; 600; 800; 1000; 1200 1200 300;... -
Seite 10: Freistehende Tische
PRODUKTBESCHREIBUNG DER BASIS-BAUTEILE Beispiel Holzwerkstoffe: Screen 1200/2/395/16 Beispiel Polyestervlies: Screen POV/1200/2/395/24 L: Nennmass Länge in mm 1 HE 400; 600; 800; 1200; 1600; 2000 2 HE 400; 600; 800; 1200; 1600; 2000 3.8 Freistehende Tische HINWEIS Für die Montage freistehender Tische ist die Montageanleitung 62913580 zu beachten. -
Seite 11: Montageprinzip
MONTAGEPRINZIP Montageprinzip Montageprinzip Shelf Beispiele möglicher Montagepositionen von Shelves: → Jede Variante kann auf je- der Höhe montiert werden (je nach Restriktion). Positions-Hilfsmarkierungen: Auf den Sprossen sind kleine Schlitze angebracht, die für die meisten vorgesehenen Anwendungen bzw. Positionen der Horizontal Beams als Positi- onshilfe verwendet werden können. -
Seite 12: Montageprinzip Screen
MONTAGEPRINZIP HINWEIS Unter den Shelves sind Distanzstücke mit und ohne Zapfen und mit und ohne Klettver- schlüsse montiert. Die äusseren Distanzstücke haben immer Zapfen, die in die jeweils vor- gesehenen Bohrungen in den Horizontal Beams eingesteckt werden müssen. Die Distanz- stücke werden dann mit Klettverschlüssen an den Horizontal Beams befestigt. - Seite 13 MONTAGEPRINZIP einen Screen von unten verwendet werden. Hier kann jeweils nur ein Screen 1 HE montiert werden. HINWEIS An jeden Screen können wahlweise die geraden oder die abgesetzten Halter montiert werden. Die Halter werden dann mit Klettverschlüssen an den Horizontal Beams bzw. den Sprossen befestigt (nicht dargestellt).
-
Seite 14: Vorgaben Und Restriktionen Für Den Auf- Und Umbau
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU Vorgaben und Restriktionen für den Auf- und Umbau Diagonal Beam und Horizontal Beam 5.1.1 Allgemeine Vorgaben - Alle Module • Die Diagonal Beams und Horizontal Beams können grund- sätzlich in der Tiefe verschoben werden. •... -
Seite 15: Allgemeine Vorgaben - Räumliche Betrachtung - Alle Module
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 5.1.2 Allgemeine Vorgaben - Räumliche Betrachtung - Alle Module Die Anordnung der Basis-Bauteile muss räumlich betrachtet werden. NICHT zulässig: Die Horizontal Beams und Diagonal Beams sind nicht für die Aufnahme von Drehmomenten ausgelegt. Drehmomente auf Klaue und Schelle müssen vermieden wer- den. -
Seite 16: Vorgaben Für Einzelmodule
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 5.1.3 Vorgaben für Einzelmodule Modultiefe (MT) = 400-2000/Modulhöhe (MH) = 1 HE • 1 Satz Diagonal Beam • 2x Horizontal Beam - 1x in der Tiefe mind. über die halbe Modultiefe zueinander versetzt Modultiefe (MT) ≤... - Seite 17 VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU Modultiefe (MT) ≤ 1200/6-7 HE • 2 Satz Diagonal Beam im Abstand von min. 2 HE - 1 Satz 1 HE - 1 Satz 2 HE • 3x Horizontal Beam - 1x unterhalb von einem Diagonal-Verbund - 1x oberhalb von einem Diagonal-Verbund - 1x in der Tiefe mind.
-
Seite 18: Vorgaben Für Verkettungen
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 5.1.4 Vorgaben für Verkettungen 1-3 HE • 1 Satz Diagonal Beam min. 1 HE • 3x Horizontal Beam - 1x unterhalb von einem Diagonal-Verbund - 1x oberhalb von einem Diagonal-Verbund - 1x in der Tiefe mind. über die halbe Modul- tiefe zueinander versetzt 4-7 HE (Pro Modul) •... - Seite 19 VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 2022, 62913425/E 19/40...
-
Seite 20: Standsicherheit
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 5.2 Standsicherheit 1. Das Verhältnis der Modulhöhe (MH) und der Modultiefe (MT) (Achsmass Standrohre) und das Verhältnis der Modulhöhe (MH) und der Modullänge (ML) (Achsmass Stan- 2. Die maximal zulässige Modulhöhe (MH) = max. 3110 mm ≙ 7 HE (→ Immer unter Be- drohre) muss ≤... -
Seite 21: Tabelle Standsicherheit
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 5.2.2 Tabelle Standsicherheit Shelf Montage Restriktionen Standsicherheit nach: Europa (ohne USA bzw. ohne BIFMA) Regal- und Schrankkombinationen und sonstige Kombinationen aus- ser Raumgliederungselemente und Tischen DIN FB 147 Büromöbel DIN EN 16121 Behältnismöbel für den Nicht-Wohnbereich USA und weitere (BIFMA Anforderungen) Regal- und Schrankkombinationen und sonstige Kombinationen aus- ser Raumgliederungselemente und Tischen... -
Seite 22: Maximale Summe Aller Horizontalen Flächen Pro Modul
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU *) Nicht zulässig: Modultiefe (MT) = 600 mm und Modullänge (ML) = 1600 mm und Modul- höhe (MH) = 1 HE 5.3 Maximale Summe aller horizontalen Flächen pro Modul HINWEIS Die maximale Fläche aller horizontalen Flächen darf pro Modul (M) höchstens 19 m² be- tragen. -
Seite 23: Anforderungen An Einen Büroarbeitstisch
2.28 m² 2000 mm VORSICHT Die zulässige Tragfähigkeit des Bodens beachten. Eine Tabelle mit den entsprechenden Punktlasten finden Sie auf www.vitra.com beim Pro- dukt Comma unter Infomaterial im Bereich Informationen. 5.4 Anforderungen an einen Büroarbeitstisch HINWEIS Wenn die Abmessungen einer Konfiguration mindestens den angegebenen Massen ent- sprechen, dann werden die Anforderungen nach einem Büroarbeitstisch nach EN527-1... -
Seite 24: Konfiguration Ab Frame 800
VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 5.4.2 Konfiguration ab Frame 800 5.4.3 Konfiguration 2-seitig 24/40 2022, 62913425/E... - Seite 25 VORGABEN UND RESTRIKTIONEN FÜR DEN AUF- UND UMBAU 2022, 62913425/E 25/40...
-
Seite 26: Checkliste
CHECKLISTE Checkliste HINWEIS Nach jedem Auf- und Umbau muss vom Monteur das Kapitel 6 "Checkliste" Punkt für Punkt durchgegangen werden. Jeder aufgeführte Punkt muss zwingend geprüft und ein- gehalten werden. Jedes Modul* (M) muss min. 2x Diago- nal Beam (A) & 3x Horizontal Beam (B) montiert haben;... - Seite 27 CHECKLISTE Montageschrauben der Top Frames müssen angezogen sein. ☑ Horizontal Beams müssen von oben eingehängt sein. ☑ Diagonal Beams müssen von oben eingehängt und verriegelt sein. ☑ Die Plattentiefe (A) bestimmt, wie hoch die Anzahl der Horizontal Beams (B) ausfällt. ≤...
-
Seite 28: Montage
MONTAGE Montage Allgemeine Montagehinweise Comma bietet eine Vielzahl an Möglichkeiten. Vor Gebrauch ist es notwendig, sich mit den einzelnen Bauteilen und deren Funktion sowie den Grenzen des Systems vertraut zu ma- chen. Die Montage- und Verwendungsanleitung ist ein wichtiges Dokument, das vom Nutzer be- rücksichtigt werden muss. -
Seite 29: Montage Base Frame
MONTAGE 7.2 Montage Base Frame Montieren der Gleiter. Die Standrohrdeckel werden am Schluss auf die obersten Frames montiert. 2022, 62913425/E 29/40... -
Seite 30: Montage Top Frame
MONTAGE 7.3 Montage Top Frame 30/40 2022, 62913425/E... -
Seite 31: Montage Horizontal Beam
MONTAGE 7.4 Montage Horizontal Beam HINWEIS Um die korrekte Position der Horizontal Beam zu ermitteln, vor Montagebeginn die Punkte 5 "Vorgaben und Restriktionen für den Auf- und Umbau" und 4.1 "Montageprinzip Shelf" durchlesen. 2022, 62913425/E 31/40... -
Seite 32: Montage Diagonal Beam
MONTAGE 7.5 Montage Diagonal Beam HINWEIS Um die korrekte Position der Diagonal Beam zu ermitteln, vor Montagebeginn das Kapitel 5 "Vorgaben und Restriktionen für den Auf- und Umbau" durchlesen. 32/40 2022, 62913425/E... -
Seite 33: Montage Standrohrdeckel
MONTAGE 7.6 Montage Standrohrdeckel 7.7 Demontage Standrohrdeckel 2022, 62913425/E 33/40... -
Seite 34: Ausrichten Des Moduls
MONTAGE 7.8 Ausrichten des Moduls 34/40 2022, 62913425/E... -
Seite 35: Montage Screen
MONTAGE 7.9 Montage Screen HINWEIS Siehe auch 4.2 "Montageprinzip Screen". HINWEIS Halter mit Druck (min. 100 N) aufschieben. 2022, 62913425/E 35/40... -
Seite 36: Screen-Befestigung Mit Haken- Und Flauschbändern
MONTAGE 7.9.1 Screen-Befestigung mit Haken- und Flauschbändern HINWEIS Screen hält erst nach der Befestigung mit Haken- und Flauschbändern. 36/40 2022, 62913425/E... -
Seite 37: Montage Shelf
MONTAGE 7.10 Montage Shelf HINWEIS Siehe auch 4.1 "Montageprinzip Shelf". 2022, 62913425/E 37/40... -
Seite 38: Shelf-Befestigung Mit Haken- Und Flauschbändern
MONTAGE 7.10.1 Shelf-Befestigung mit Haken- und Flauschbändern 38/40 2022, 62913425/E... - Seite 39 MONTAGE 2022, 62913425/E 39/40...
- Seite 40 HINWEIS Nach jedem Auf- und Umbau muss vom Monteur das Kapitel 6 "Checkliste" Punkt für Punkt durchgegangen werden. Jeder aufgeführte Punkt muss zwingend geprüft und ein- gehalten werden. Vitra Factory GmbH Charles-Eames-Strasse 2 79576 Weil am Rhein Germany www.vitra.com...
