Einzel-Module, Modulhöhe (MH) >5 HE
14/40
Die beiden Diagonal Beams können in der gleichen oder auf
unterschiedlichen HE montiert werden.
Es können Diagonal Beams in 1 HE oder 2 HE gemischt werden.
Die Diagonal Beams und Horizontal Beams können grundsätz-
lich in der Tiefe verschoben werden.
HINWEIS
Hier muss unbedingt das Montagekonzept Horizontal- und
Diagonal Beams beachtet werden.

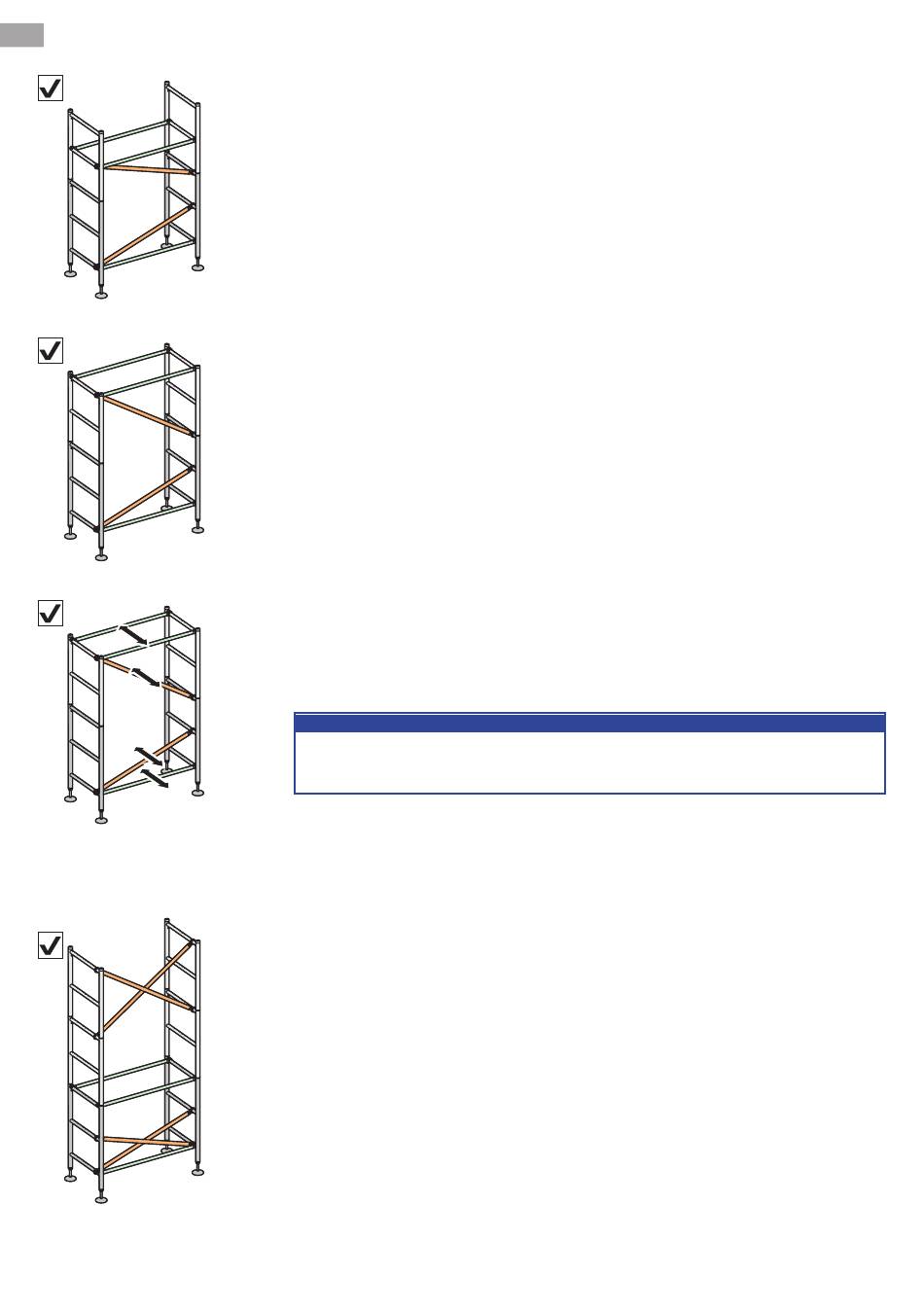

Diagonal-Beams
• 1 Satz Diagonal Beams 2 HE
• UND 1 Satz Diagonal Beams 1 HE oder 2 HE
• Die Diagonal-Beams müssen in der Höhe versetzt angeord-
net werden.
Drei Horizontal Beams
• 1x unterhalb von einem Diagonal-Verbund
• 1x oberhalb von einem Diagonal-Verbund
• 1x in der Tiefe zu einem Zweiten versetzt (mindestens um die
halbe Modultiefe)
