MONTAGEPRINZIP

Montageprinzip Shelf

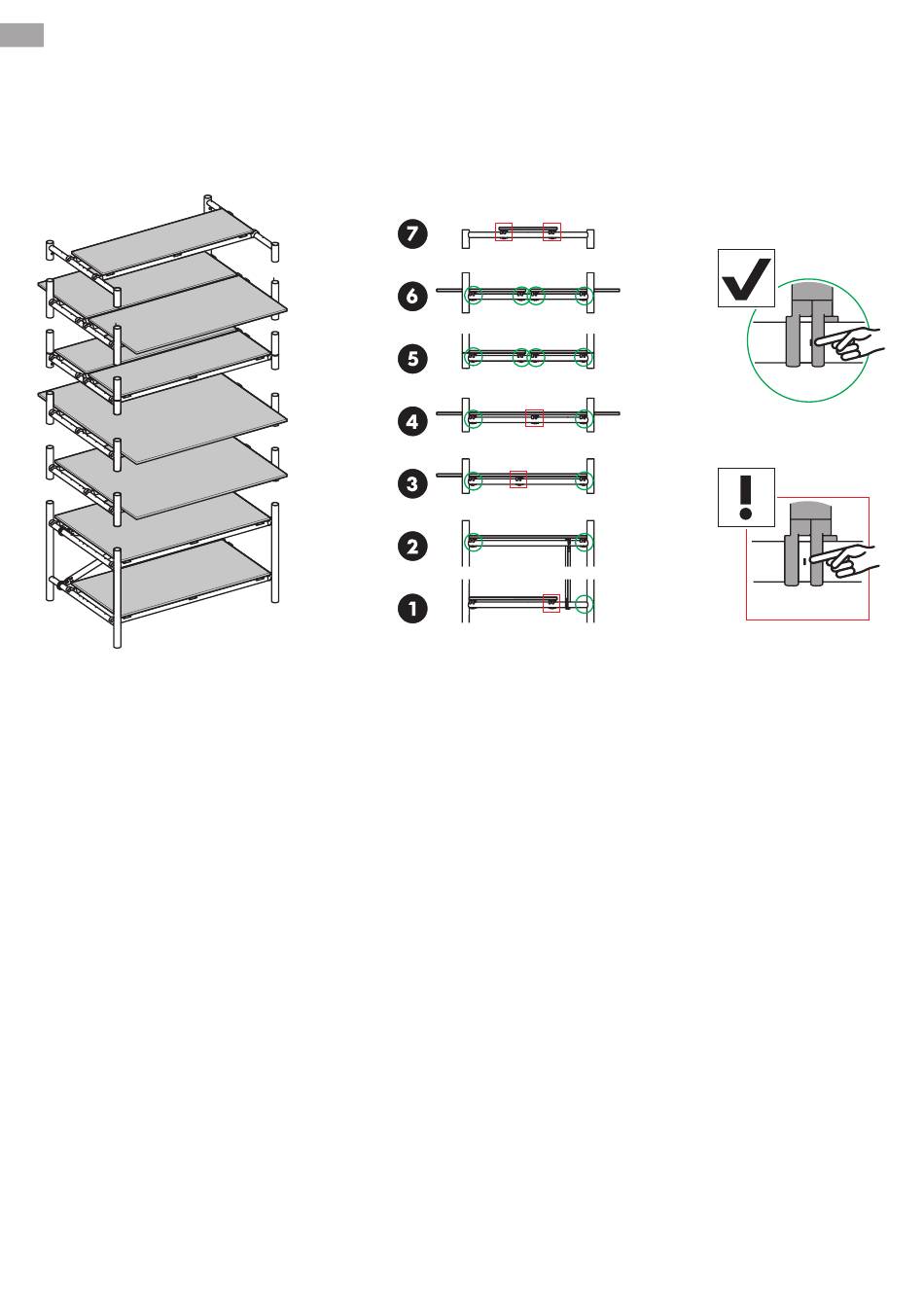

Beispiele möglicher Montagepositionen von Shelves: → Jede Variante kann auf jeder
Höhe montiert werden (je nach Restriktion).
Positions-Hilfsmarkierungen:
Auf den Sprossen sind kleine Schlitze angebracht, die für die meisten vorgesehenen Anwen-
dungen bzw. Positionen der Horizontal Beams als Positionshilfe verwendet werden können.
Hierbei wird die Innenfläche vom inneren Haken mit dem Schlitz in eine Flucht gebracht.
Es gibt Positionen, bei denen die Schlitze nicht als Hilfsmarkierung übereinstimmen.
Diese Positionen sind zulässig, nur muss hier die genaue Position des Horizontal Beams
ermittelt werden.
1. Shelf eingerückt wegen Diagonal Beam.
Wenn ein Diagonal Beam aussen montiert ist, muss der untere Shelf eingerückt werden.
2. Shelf volle Breite.
3. Shelf einseitig - vorne oder hinten - überstehend.
Montageposition Halter beachten & Anzahl Horizontal Beams.
4. Shelf beidseitig überstehend.
Montageposition Halter beachten & Anzahl Horizontal Beams.
5. Halber Shelf (halbe Nennbreite) innen montiert.
6. Halber Shelf (halbe Nennbreite +200) überstehend montiert.
7. Halber Shelf mittig montiert (freie Position möglich).
