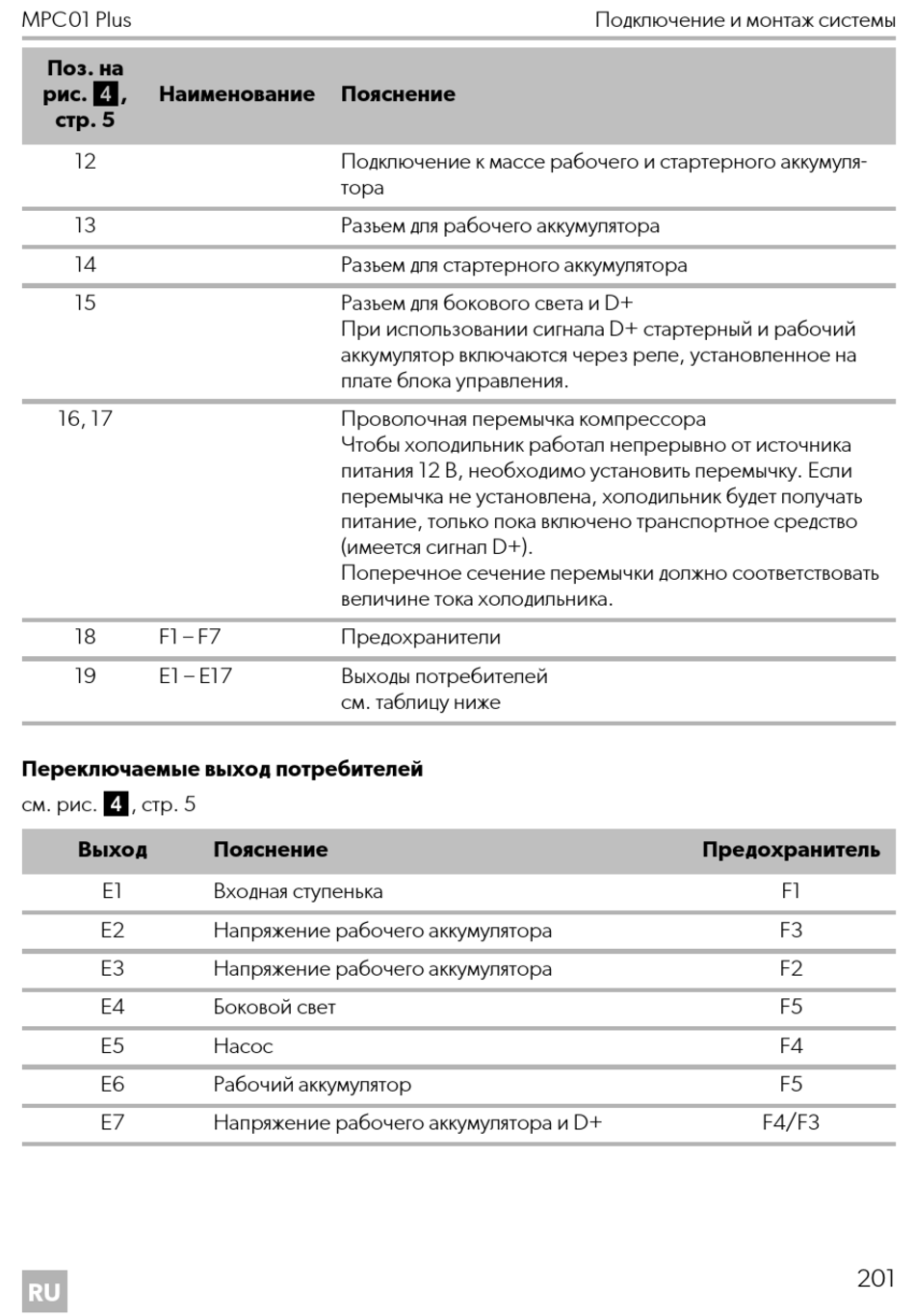

MPC01 Plus
Поз. на
рис. 4,
Наименование
стр. 5
12
13
14
15
16, 17
18 F1 – F7
19 E1 – E17
Переключаемые выход потребителей
см. рис. 4, стр. 5
Выход
E1
E2
E3
E4
E5
E6
E7
RU
Пояснение
Подключение к массе рабочего и стартерного аккумуля-
тора
Разъем для рабочего аккумулятора
Разъем для стартерного аккумулятора
Разъем для бокового света и D+
При использовании сигнала D+ стартерный и рабочий
аккумулятор включаются через реле, установленное на
плате блока управления.
Проволочная перемычка компрессора
Чтобы холодильник работал непрерывно от источника
питания 12 В, необходимо установить перемычку. Если
перемычка не установлена, холодильник будет получать
питание, только пока включено транспортное средство
(имеется сигнал D+).
Поперечное сечение перемычки должно соответствовать
величине тока холодильника.
Предохранители
Выходы потребителей
см. таблицу ниже
Пояснение
Входная ступенька
Напряжение рабочего аккумулятора
Напряжение рабочего аккумулятора
Боковой свет
Насос
Рабочий аккумулятор
Напряжение рабочего аккумулятора и D+
Подключение и монтаж системы
Предохранитель
F4/F3
F1
F3
F2
F5
F4
F5
201
