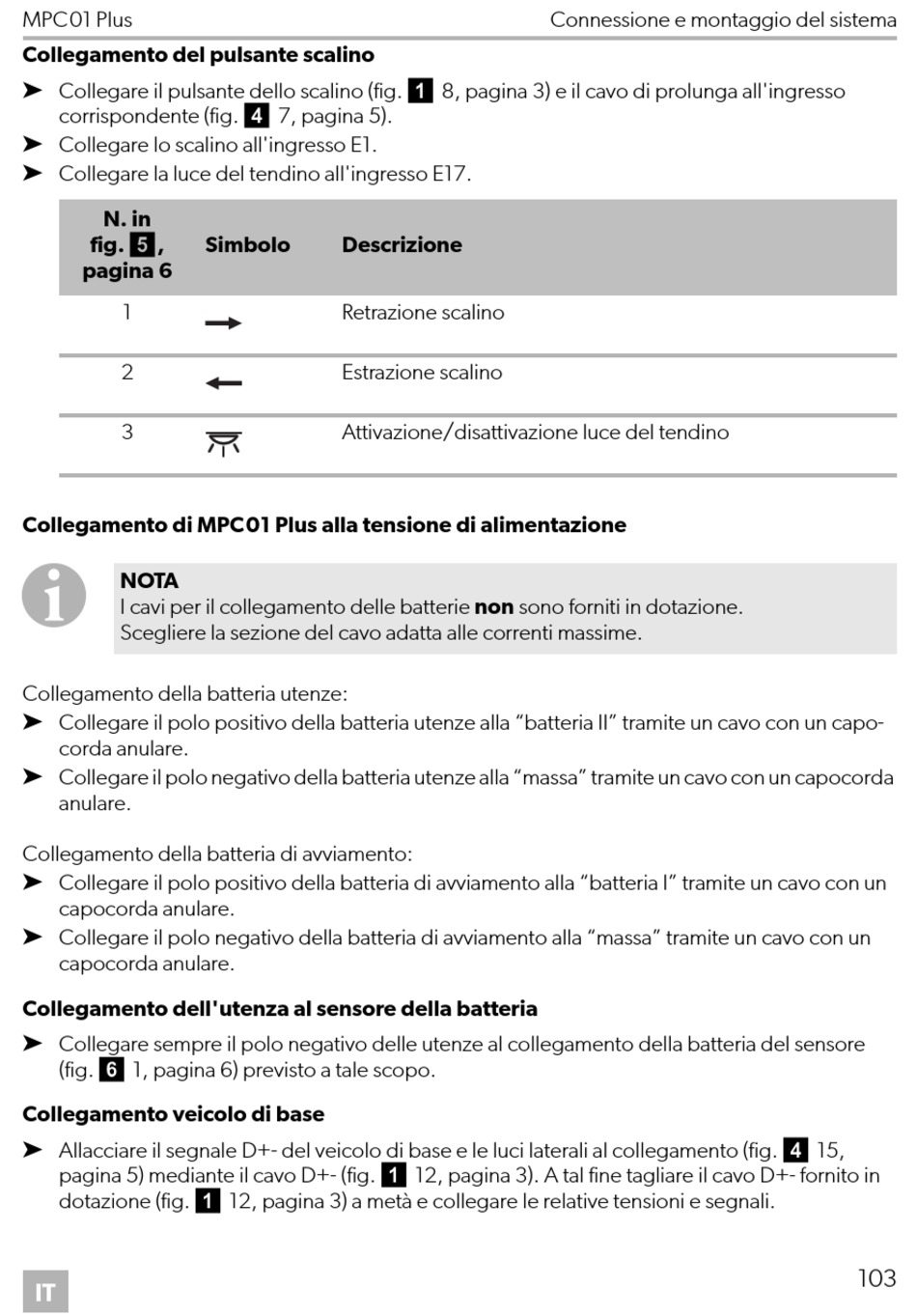

MPC01 Plus
Collegamento del pulsante scalino
➤ Collegare il pulsante dello scalino (fig. 1 8, pagina 3) e il cavo di prolunga all'ingresso
corrispondente (fig. 4 7, pagina 5).
➤ Collegare lo scalino all'ingresso E1.
➤ Collegare la luce del tendino all'ingresso E17.
N. in
fig. 5,
pagina 6
1
2
3
Collegamento di MPC01 Plus alla tensione di alimentazione
I
NOTA
I cavi per il collegamento delle batterie non sono forniti in dotazione.
Scegliere la sezione del cavo adatta alle correnti massime.
Collegamento della batteria utenze:
➤ Collegare il polo positivo della batteria utenze alla "batteria II" tramite un cavo con un capo-
corda anulare.
➤ Collegare il polo negativo della batteria utenze alla "massa" tramite un cavo con un capocorda
anulare.
Collegamento della batteria di avviamento:
➤ Collegare il polo positivo della batteria di avviamento alla "batteria I" tramite un cavo con un
capocorda anulare.
➤ Collegare il polo negativo della batteria di avviamento alla "massa" tramite un cavo con un
capocorda anulare.
Collegamento dell'utenza al sensore della batteria
➤ Collegare sempre il polo negativo delle utenze al collegamento della batteria del sensore
(fig. 6 1, pagina 6) previsto a tale scopo.
Collegamento veicolo di base
➤ Allacciare il segnale D+- del veicolo di base e le luci laterali al collegamento (fig. 4 15,
pagina 5) mediante il cavo D+- (fig. 1 12, pagina 3). A tal fine tagliare il cavo D+- fornito in
dotazione (fig. 1 12, pagina 3) a metà e collegare le relative tensioni e segnali.
IT
Simbolo
Descrizione
Retrazione scalino
Estrazione scalino
Attivazione/disattivazione luce del tendino
Connessione e montaggio del sistema
103
