4 Lieferumfang
4.4 Indachmontage
Bei der Indachmontage (nur bei C-254-C möglich) werden
die Kollektoren vertikal (hochkant) mit Hilfe von Eindeck-
rahmen in das Dach montiert. Es müssen mindestens zwei
Kollektoren nebeneinander montiert werden. Die Montage
ist ab 22° Dachneigung möglich. Die Kollektoranschlüsse
sind bei einer einfachen Reihe oben zu positionieren, bei
zwei Reihen übereinander mittig zwischen den Reihen.
Je nach Anzahl und Lage der Kollektoren werden bestimm-
te Montagesätze benötigt:

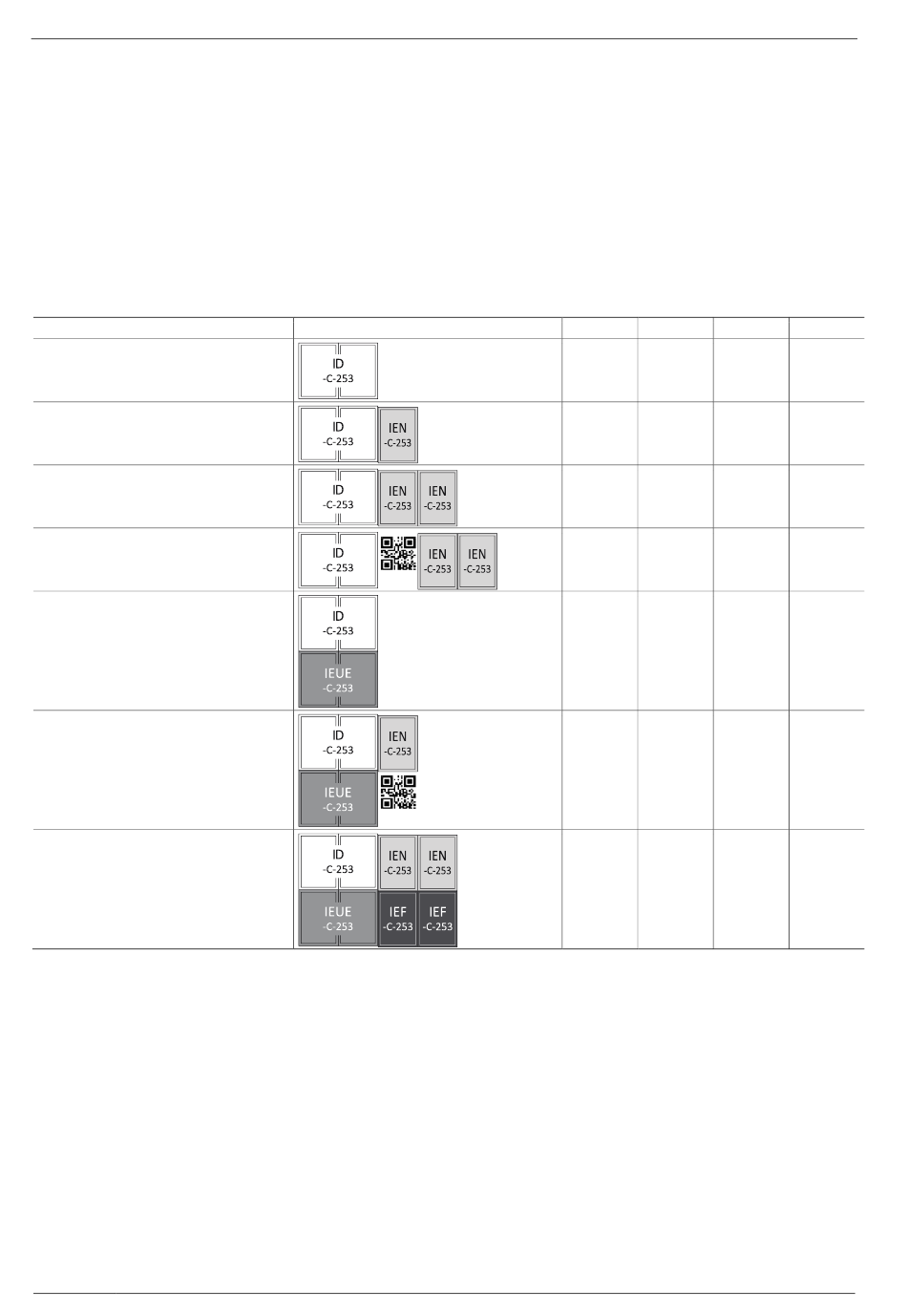

Benötigte Indach-Montagesätze für normal konturierte Ziegel
Beschreibung
2 Kollektoren, nebeneinander
3 Kollektoren, nebeneinander
4 Kollektoren, nebeneinander
5 Kollektoren, nebeneinander
2 Kollektoren, nebeneinander und
2 Kollektoren, übereinander
3 Kollektoren, nebeneinander und
2 Kollektoren, übereinander
4 Kollektoren, nebeneinander und
2 Kollektoren, übereinander
18
• Indach-Montagesatz für zwei Kollektoren (MS-ID-C-253)
• je nach Kollektorfeld Erweiterungssätze (MS-IEN-C-253,
Die Montagesätze für Ziegeldächer unterscheiden sich von
den Bieber-/Schiefer-Montagesätzen nur in den Oberble-
chen, Bleischürzen und Ecken.
Anzahl und Lage
MS-IEUE-C-253, MS-IEF-C-253)
ID
1
1
1
1
1
1
1
PUL-C-254 · Technische Änderungen vorbehalten · 33009-3 SOLVIS
IEN
IEUE
IEF
–
–
–
1
–
–
2
–
–
3
–
–
–
1
–
1
1
1
2
1
2
