3 Hydraulik
3.2 SolvisCala 254 Eco
Der Einfachmäander des SolvisCala 254 Eco ermöglicht, je
nach Solarpumpe und Größe des Solarkreises, Reihenschal-
tungen von bis zu vier Kollektoren (
SÜS 5,5 können maximal 3 SolvisCala Eco in Reihe geschal-
tet werden (
Abb. 10). Ist eine größere Kollektorfläche
gewünscht, so können mit der SÜS-Max Parallelschaltun-
gen von 2 x 3 Kollektoren errichtet werden (

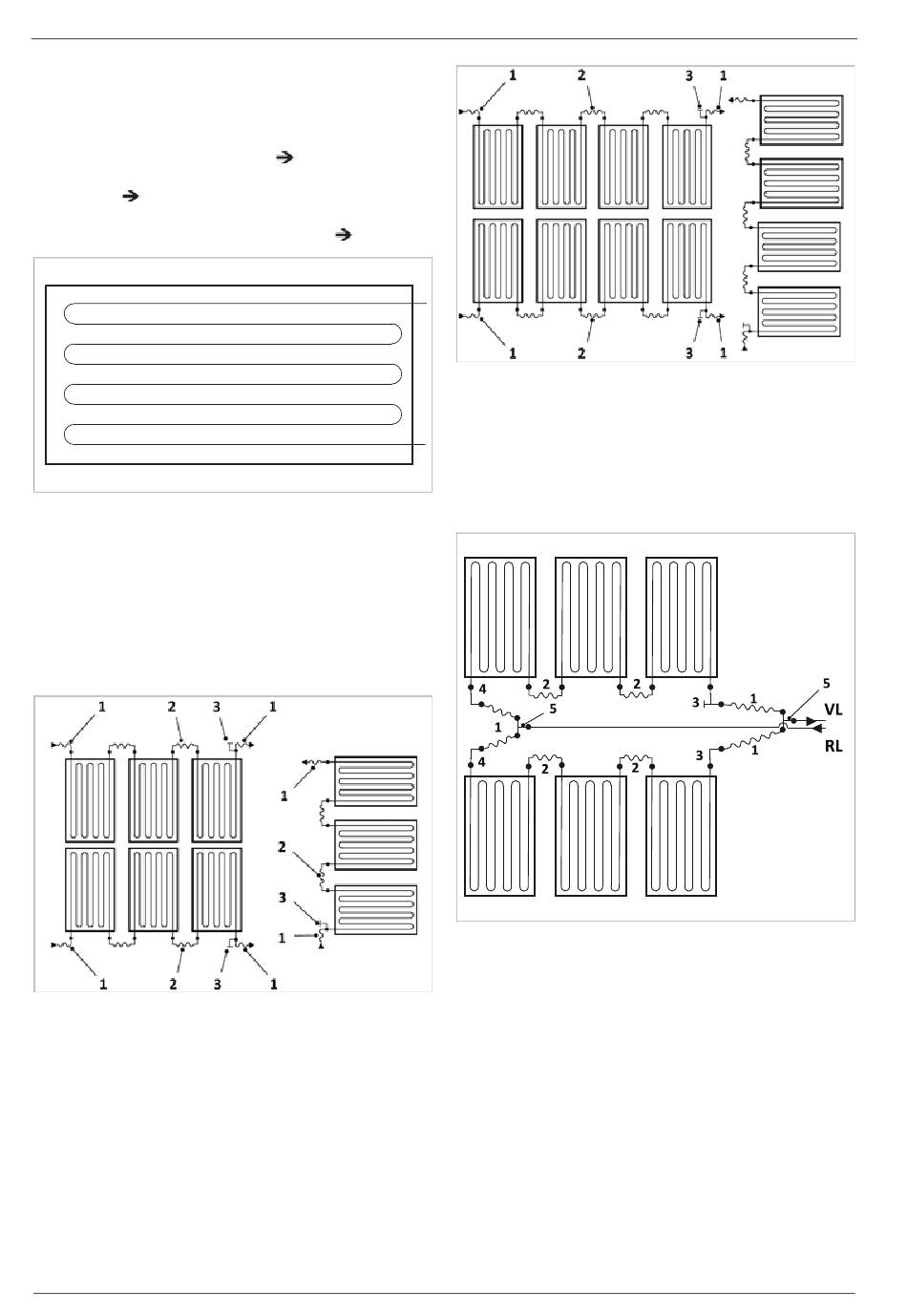

Abb. 9: Hydraulikschema für SolvisCala 254 Eco
Benötigte Bauteile für Reihenschaltung
Beispiel für Verschaltung von 3 Kollektoren:
• 3 x Kollektor (C-254-E), Montagesatz je nach Montageart
• 2 x Kollektorverbinder VB-CE
• 1 x flexibler Anschlussrohrsatz z. B. ROS-12-FLX
• 1 x Anschluss-Set ASS-SEN-12-CE
• 1 x Blitzschutzdose BLS-SEN
Abb. 10: SolvisCala 254 Eco, Reihenschaltung neben- und übereinander
1 ROS-12-FLX
2 VB-CE
3 ASS-SEN-12-CE mit BLS-SEN
Benötigte Bauteile für Reihenschaltung
für Verschaltung von 4 Kollektoren:
• 4 x Kollektor (C-254-E), Montagesatz je nach Montageart
• 3 x Kollektorverbinder VB-CE
• 1 x flexibler Anschlussrohrsatz z. B. ROS-12-FLX
• 1 x Anschluss-Set ASS-SEN-12-CE
• 1 x Blitzschutzdose BLS-SEN
14
Abb. 11). Mit der
Abb. 12).
Abb. 11: SolvisCala 254 Eco, Reihenschaltung neben- und übereinander
1 ROS-12-FLX
2 VB-CE
3 ASS-SEN-12-CE mit BLS-SEN
Benötigte Bauteile für Parallelschaltung
für Verschaltung von 6 Kollektoren:
• 6 x Kollektor (C-254-E), Montagesatz je nach Montageart
• sowie wie folgt für neben- und übereinander:
Abb. 12: SolvisCala 254 Eco, Parallelschaltung übereinander
1
2
3
4
5
Erforderliche Rohrdurchmesser
Je nach Größe des Solarkreises eignet sich Schnellmonta-
gerohr SMR-12 oder SMR-15, in Einzelfällen 18-mm-
Kupferrohr. Bei Fragen bitte an den Technischen Vertrieb
wenden. In Fremdsystemen empfehlen wir den Einsatz von
Entlüftern an geeigneten Stellen.
flexibler Anschlussrohrsatz ROS-12-FLX (2 Stück)
Kollektorverbinder VB-CE (4 Stück)
Anschluss-Set ASS-SEN-12-CE mit Blitzschutzdose BLS-SEN
Anschlusswinkelset ASS-CE
Parallelschaltungssatz VB-SMR-12-P
