HINWEIS
Oft wird die Baugrube schräg ausgebaggert. Beim Messen ist zu beachten, dass das vorgeschriebene
Maß am Boden der Baugrube ausschlaggebend ist.
GRÖßE DER BAUGRUBE
Breite:
•
Länge:
•
TIEFE DER BAUGRUBE
Aus statischen Gründen werden beim conZero Ovalpoolsystem Mindesttiefen bei der Baugrube
vorausgesetzt. Der herausstehende Teil des Systems kann dann nach der Installation individuell
verkleidet werden.
Mindesteinbautiefen bei conZero Ovalpoolsystemen:
Beckentiefe 120cm:
•
Beckentiefe 135cm:
•
Beckentiefe 150cm:
•
*
Bei der Maßangabe zur Gesamtbaugrubentiefe wurden für das Splittbett unterhalb der Vierkantrohre 5cm einkalkuliert. Bei
größeren Höhenunterschieden des Rohbodens, können mehr als 5cm Splitt nötig sein, falls die Baugrube an manchen Stellen tiefer
ausgebaggert wurde.
Falls Mindestbaugrubentiefe nicht möglich:
Stabilisation am Baugrubenrand vorbereiten (nur für die geraden Stützwände des Beckens
erforderlich)
•
•
•
•
Verfüllung der geraden Stützwandseiten mit Kies bei der Installation des Beckens somit
möglich.
Hoher Wasserdruck von innen wird dadurch von außen abgefangen.
Version 1.4 (* Bilder können Abweichen)
Handbuch conZero Ovalpool

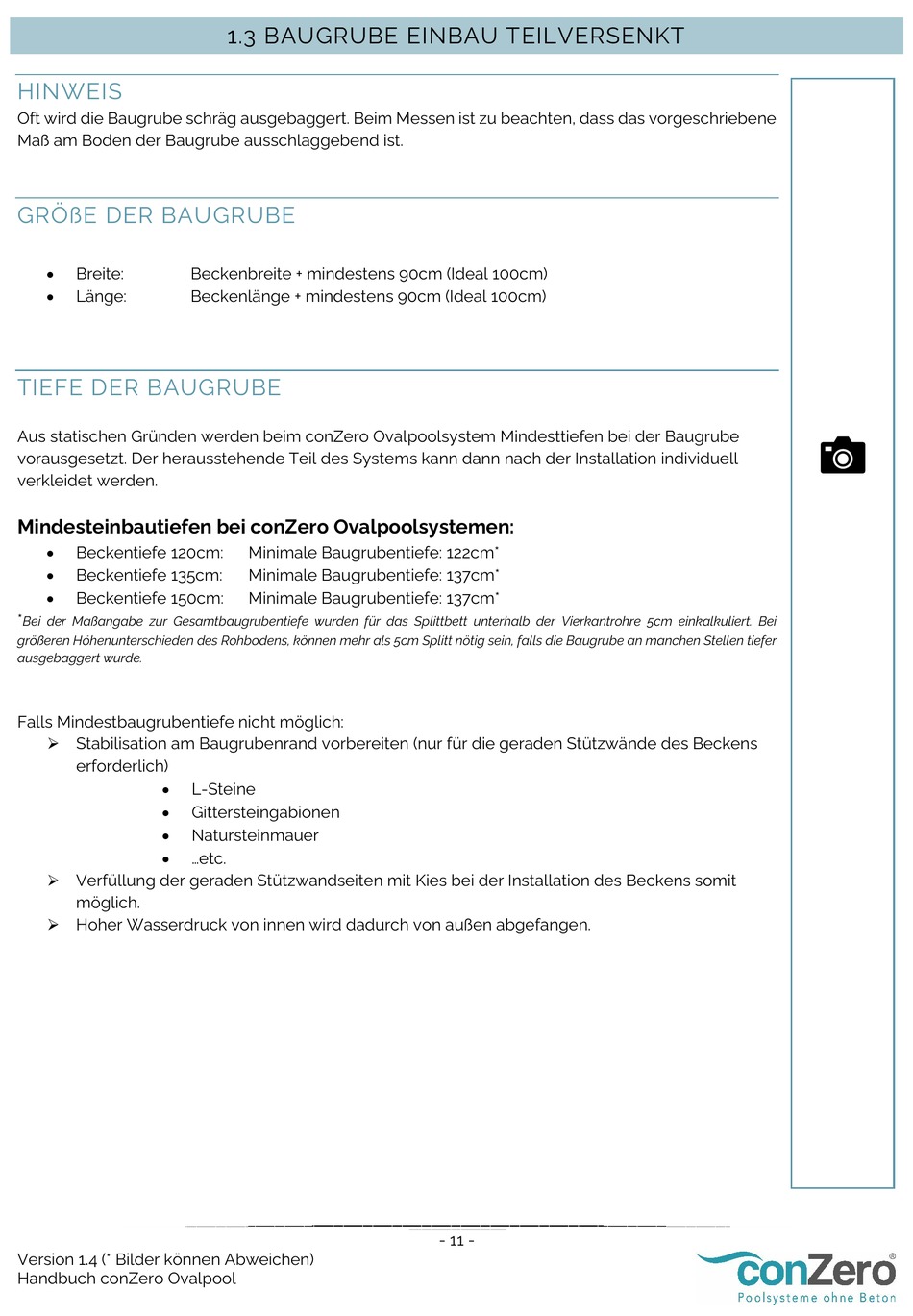

1.3 BAUGRUBE EINBAU TEILVERSENKT
Beckenbreite + mindestens 90cm (Ideal 100cm)
Beckenlänge + mindestens 90cm (Ideal 100cm)
Minimale Baugrubentiefe: 122cm*
Minimale Baugrubentiefe: 137cm*
Minimale Baugrubentiefe: 137cm*
L-Steine
Gittersteingabionen
Natursteinmauer
...etc.
- 11 -
