4. Baugrube

Bitte prüfen Sie, ob die Lage, die Bodenbeschaffenheit und der Grundwasserspiegel für den
Erdeinbau eines Schwimmbeckens geeignet ist.
Achtung:
Bodenbeschaffenheit, Grundwasserspiegel und gewählte Lage des Schwimmbeckens sind
maßgebende Randbedingungen für die Standfestigkeit/Dauerhaftigkeit des Poolsystems. Diese
Punkte müssen durch eine Person mit nachgewiesenem, spezifischem Fachwissen beurteilt werden.
Auf keinen Fall darf das Becken in Böden installiert werden, bei denen der Grundwasserspiegel
gleich oder höher als die Bodenplatte liegt oder falls der Erddruck unsymmetrisch verteilt ist, z.B. am
Hang. Erfüllt einer dieser Punkte nicht die Anforderungen, so besteht die Gefahr von Schäden bis hin
zum kompletten Versagen des Poolsystems.
Falls der Grundwasserspiegel temporär, z.B. nach längeren Regenfällen über dem Niveau der
Bodenplatte steht, darf das Becken auf keinen Fall entleert werden. (Siehe Punkt 10 Überwinterung).
Der Grundwasserspiegel kann über folgende einfache Konstruktion jederzeit überprüft werden:
Ein KG Rohr mit ca. 100 mm Durchmesser und ca. 1,5 m Länge (je nach Tiefe des Beckens) wird
neben dem Becken im Drainage Kies senkrecht installiert, so dass das untere Ende ca. 10 cm tiefer
als die Bodenplatte liegt. Später kann der Grundwasserspiegel über einen kleinen Schwimmer aus
Styropor und einem Meterstab jederzeit geprüft werden.
Durchmesser der Grube = gewählter Pooldurchmesser + mindestens 50 cm. Möglichst rund
ausbaggern. Eine größere Baugrube erleichtert das Arbeiten erheblich!
Tiefe = gewählte Becken Höhe + 2cm für den Handlauf + Höhe des Split Betts (ca. 7 cm) + Höhe der
Bodenplatte (5 cm) bei vollständigem Einbau des Beckens. Die Tiefe der Baugrube beträgt im
Normalfall also Beckentiefe + 14 cm. Die Oberkante des Handlaufs ist dann in Höhe 0.
Das Becken kann auch nur teilweise in den Boden eingelassen werden.

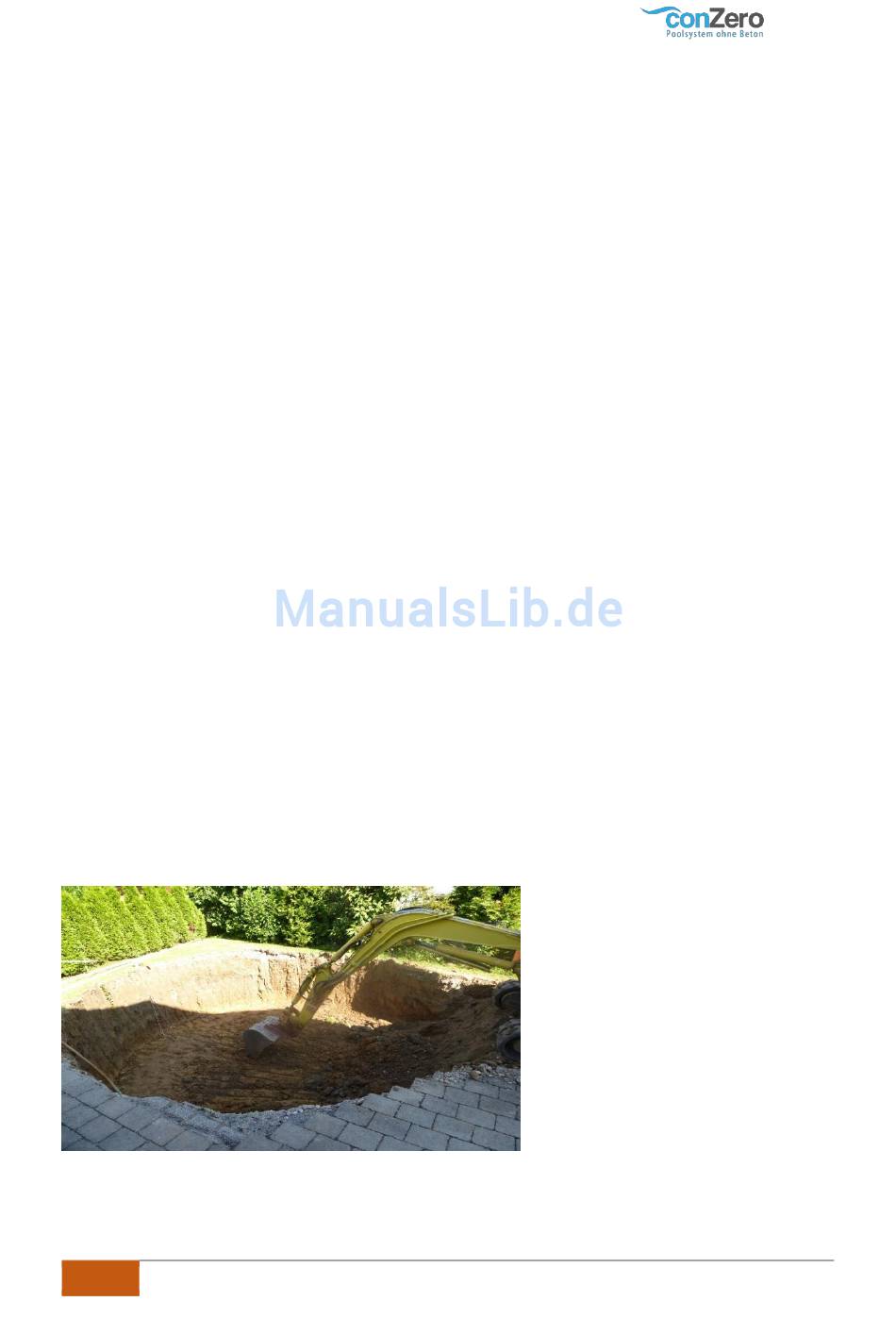

Bild 1
