HINWEIS
Oft wird die Baugrube schräg ausgebaggert. Beachten Sie beim Messen, dass das vorgeschriebene
Maß am Boden der Baugrube ausschlaggebend ist.
GRÖßE DER BAUGRUBE
Breite:
•
Länge:
•
TIEFE DER BAUGRUBE
Aus statischen Gründen werden beim conZero Rechtecksystem Mindesttiefen bei der Baugrube
vorausgesetzt. Der herausstehende Teil des Systems kann dann nach der Installation individuell
verkleidet werden

Mindesteinbautiefen bei conZero Rechtecksystemen:

• Beckentiefe 135cm: Minimale Baugrubentiefe: 136 cm*
• Beckentiefe 150cm: Minimale Baugrubentiefe: 136cm*
*Bei der Maßangabe zur Gesamtbaugrubentiefe wurden für das Splittbett unterhalb der Vierkantrohre 5cm einkalkuliert. Bei
größeren Höhenunterschieden des Rohbodens, können mehr als 5cm Splitt nötig sein, falls die Baugrube an manchen Stellen
tiefer ausgebaggert wurde
Falls Mindestbaugrubentiefe nicht möglich:
 Stabilisation am Baugrubenrand vorbereiten (für alle, später freistehenden, Seiten des
Beckens).
• L-Steine
• Gittersteingabionen
• Natursteinmauer
• ...etc.
 Verfüllung der Stützwandseiten mit Kies bei der Installation des Beckens somit bis oben hin
möglich.
 Hoher Wasserdruck von innen wird dadurch von außen entgegengewirkt.
.
Version 1.2 (* Bilder können Abweichen)
Handbuch conZero Rechteckpool

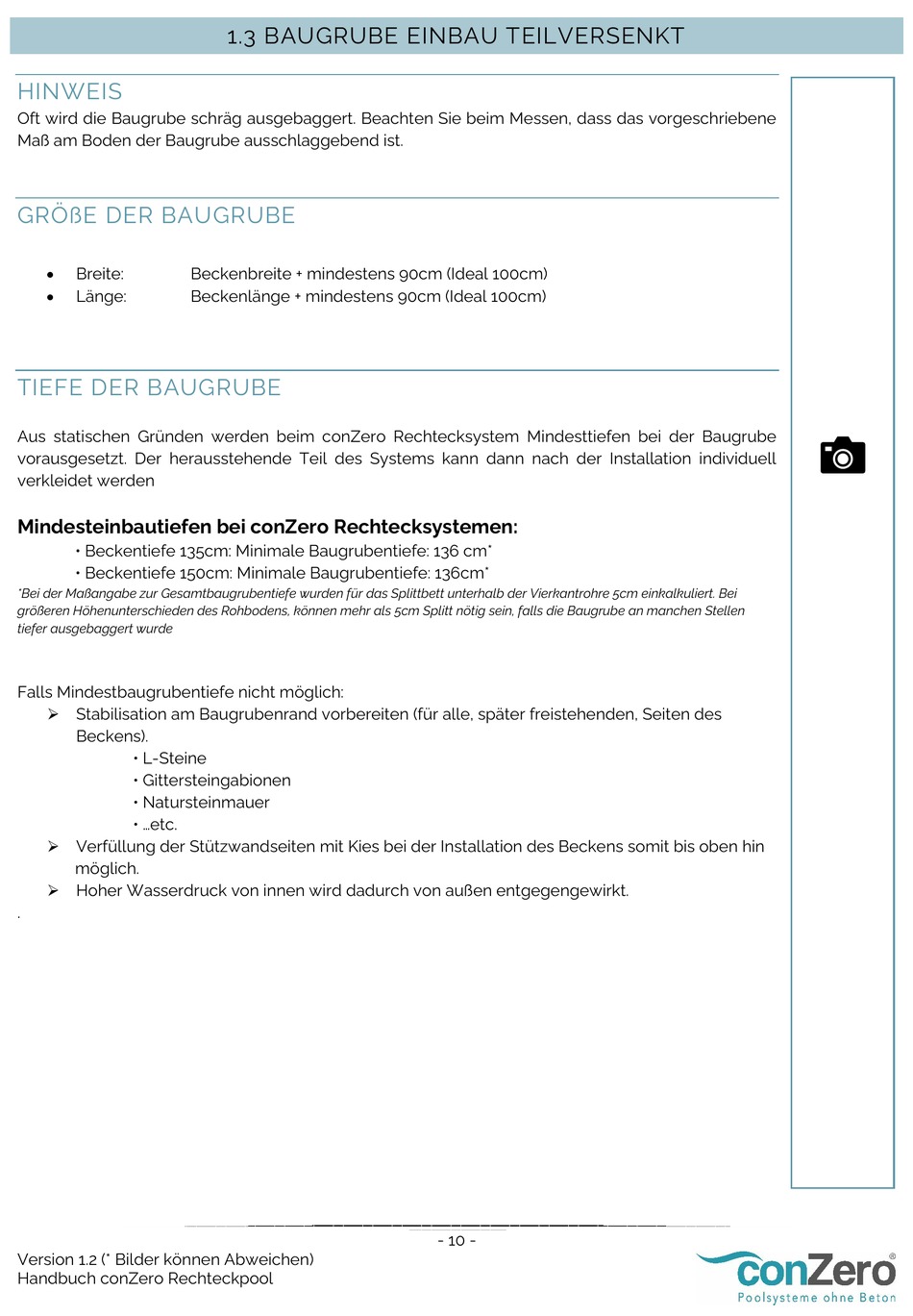

1.3 BAUGRUBE EINBAU TEILVERSENKT

Beckenbreite + mindestens 90cm (Ideal 100cm)
Beckenlänge + mindestens 90cm (Ideal 100cm)
- 10 -
