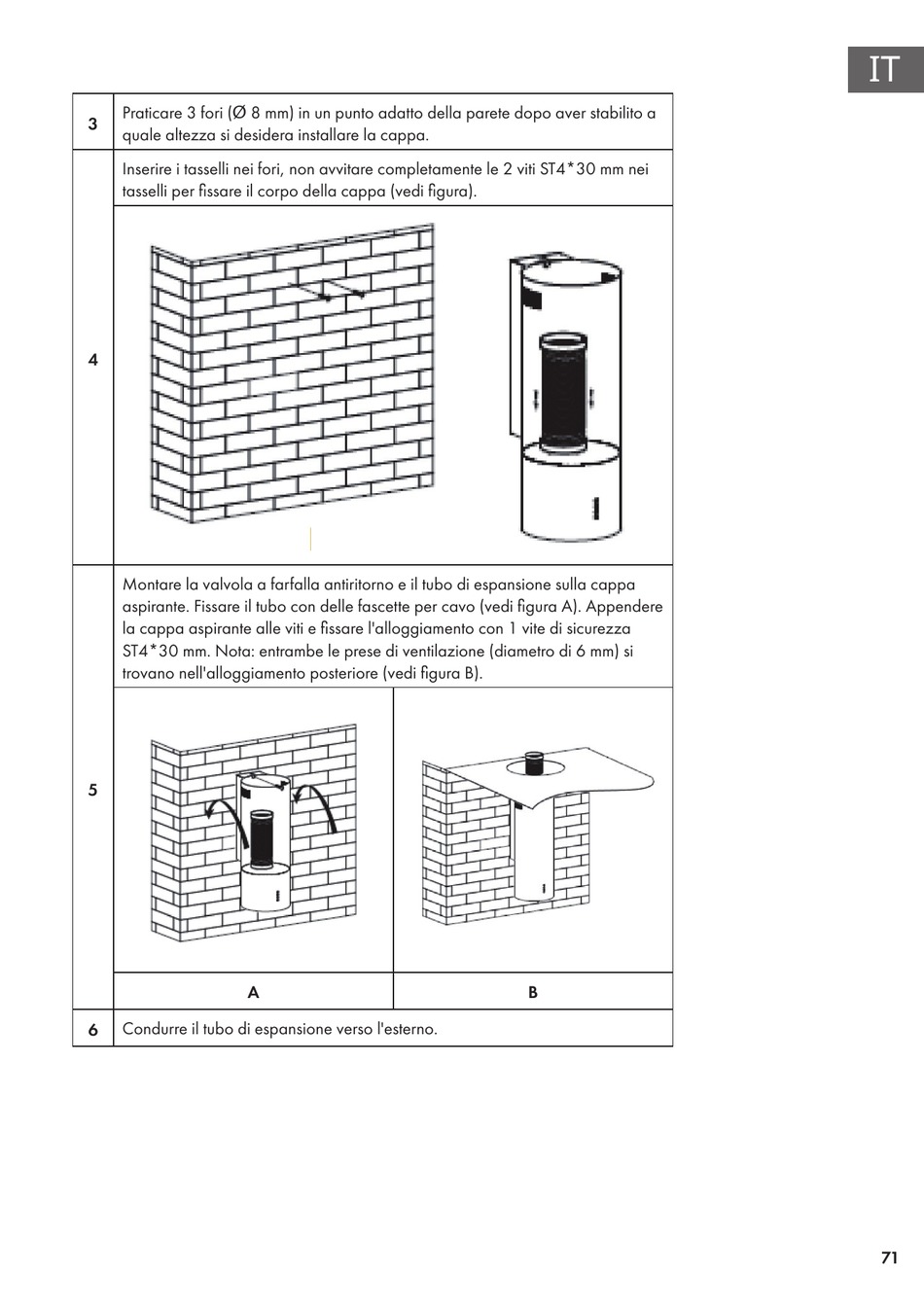

Praticare 3 fori (Ø 8 mm) in un punto adatto della parete dopo aver stabilito a
3
quale altezza si desidera installare la cappa.
Inserire i tasselli nei fori, non avvitare completamente le 2 viti ST4*30 mm nei
tasselli per fissare il corpo della cappa (vedi figura).
4
Montare la valvola a farfalla antiritorno e il tubo di espansione sulla cappa
aspirante. Fissare il tubo con delle fascette per cavo (vedi figura A). Appendere
la cappa aspirante alle viti e fissare l'alloggiamento con 1 vite di sicurezza
ST4*30 mm. Nota: entrambe le prese di ventilazione (diametro di 6 mm) si
trovano nell'alloggiamento posteriore (vedi figura B).
5
A
Condurre il tubo di espansione verso l'esterno.
6
B
