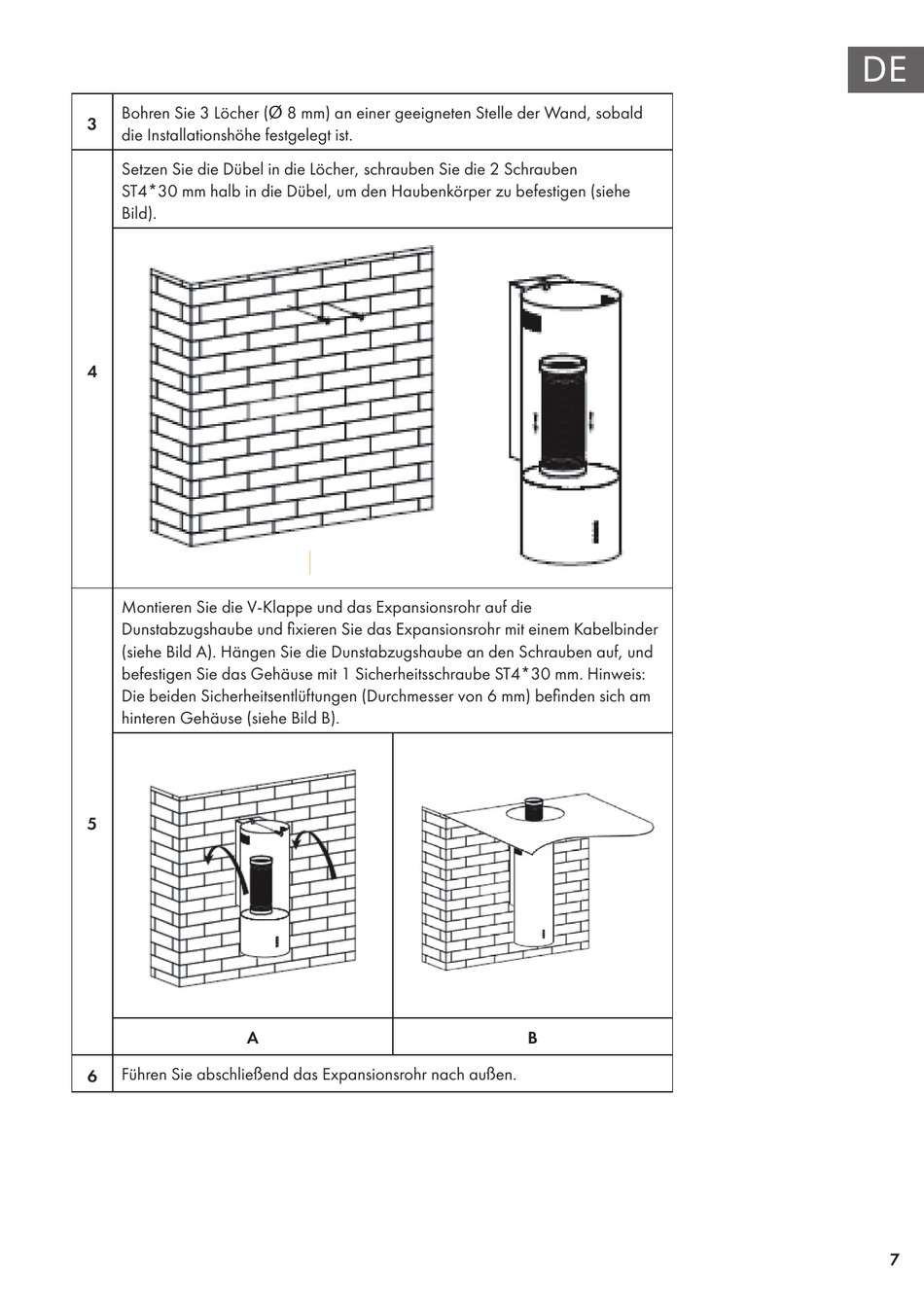

Klarstein BARELLA Bedienungsanleitung Seite 7

Bohren Sie 3 Löcher (Ø 8 mm) an einer geeigneten Stelle der Wand, sobald
3
die Installationshöhe festgelegt ist.
Setzen Sie die Dübel in die Löcher, schrauben Sie die 2 Schrauben
ST4*30 mm halb in die Dübel, um den Haubenkörper zu befestigen (siehe
Bild).
4
Montieren Sie die V-Klappe und das Expansionsrohr auf die
Dunstabzugshaube und fixieren Sie das Expansionsrohr mit einem Kabelbinder
(siehe Bild A). Hängen Sie die Dunstabzugshaube an den Schrauben auf, und
befestigen Sie das Gehäuse mit 1 Sicherheitsschraube ST4*30 mm. Hinweis:
Die beiden Sicherheitsentlüftungen (Durchmesser von 6 mm) befinden sich am
hinteren Gehäuse (siehe Bild B).
5
A
Führen Sie abschließend das Expansionsrohr nach außen.
6
B
