Conexión de entrada 5.1CH
Aunque este receptor incorpora un decodificador
multicanal, dispone también de tomas 5.1CH INPUT.
Estas conexiones le permitirán disfrutar de software
multicanal codificado en formatos que no sean Dolby
Digital (AC-3) y DTS. Si su reproductor de videodiscos
digitales posee tomas 5.1CH OUTPUT, podrá conectarlo
directamente a esta unidad para disfrutar del sonido del
decodificador multicanal del reproductor de discos
compactos. Además, las tomas 5.1CH INPUT podrán
utilizarse para conectar un decodificador multicanal
externo.
Para disfrutar plenamente del sonido perimétrico
multicanal, tendrá que utiliza cinco altavoces (dos
delanteros, dos traseros, y uno central) y un altavoz de
subgraves. Con respecto a los detalles sobre la conexión
de 5.1 canales, consulte le manual de instrucciones
suministrados con su reproductor de videodiscos
digitales, decodificador multicanal, etc.
Reproductor de videodiscos
digitales, decodificador
multicanal, etc.
5.1 CH OUTPUT
REAR
CENTER
WOOFER
FM
75Ω
COAXIAL
DIGITAL IN
TV/SAT DVD/LD
AM
ANTENNA OPTICAL OPTICAL COAXIAL
L L
CENTER
R R
SUB AUDIO IN AUDIO IN REC OUT
FRONT REAR WOOFER
AUX CD MD/TAPE
5.1 CH INPUT

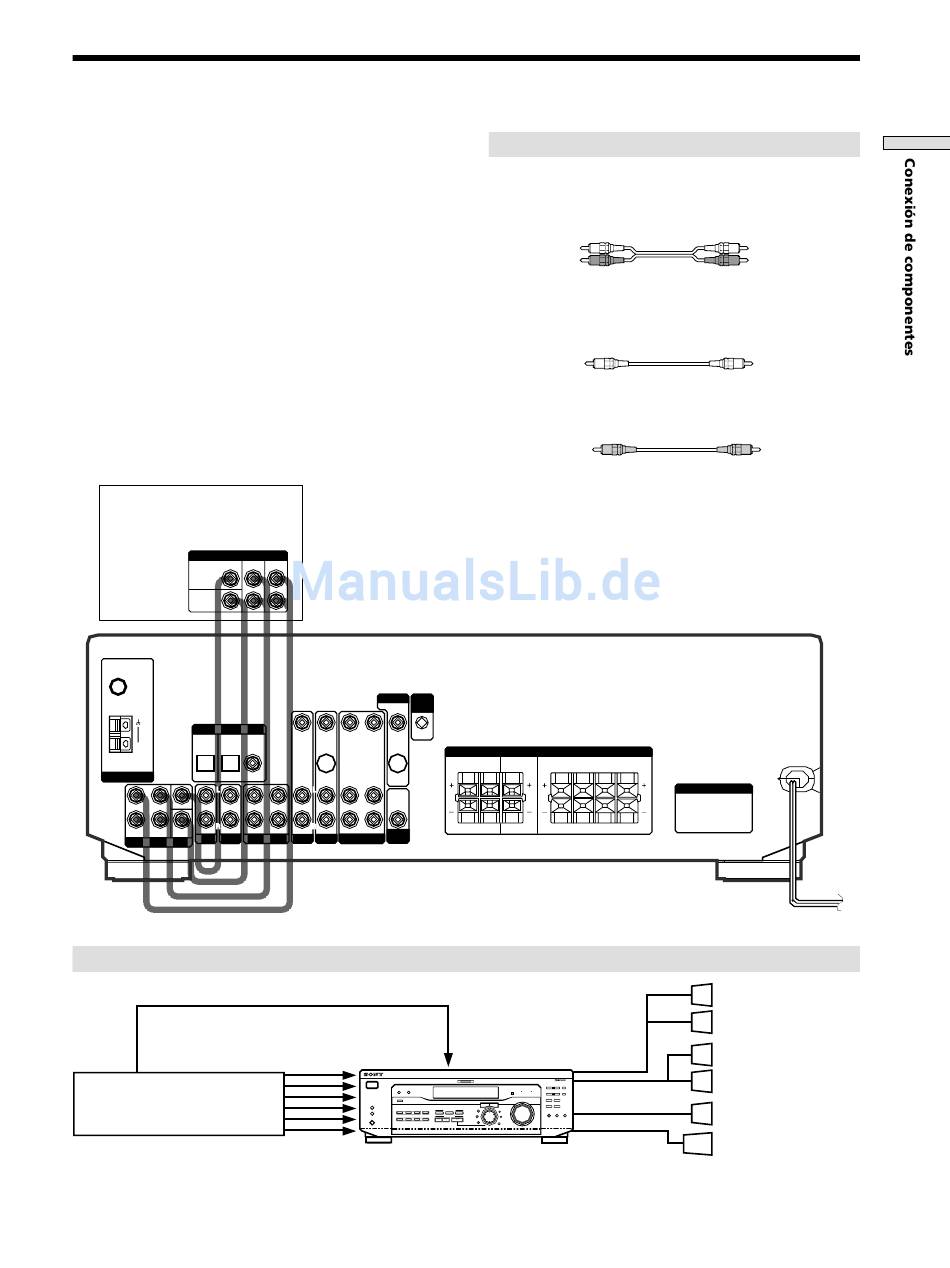

Ejemplo de conexión de un reproductor de videodiscos digitales utilizando las tomas 5.1CH INPUT
VIDEO OUT
Reproductor de videodiscos
digitales
Nota
Con respecto a los detalles sobre la conexión del sistema de altavoces, consulte la página 13.
FRONT
MONITOR CTRL
A1 I I
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO S-VIDEO
IN OUT
L L L
FRONT
AUDIO
OUT 4 Ω 8 Ω
R R R
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB IMPEDANCE
TV/SAT DVD/LD VIDEO WOOFER SELECTOR
5.1 CH INPUT
? / 1
DIMMER DISPLAY
SPEAKERS INPUT MODE
R ON r OFF
A
VIDEO DVD/LD TV/SAT 5.1CH INPUT CINEMA STUDIO
B
A
MD/TAPE CD TUNER AUX
PHONES
A. F. D.
Cables requeridos
Cables de audio (no suministrados)
Dos para las tomas 5.1CH INPUT FRONT y REAR
Blanca (canal izquierdo)
Roja (canal derecho)
Cables de audio monoaurales (no suministrados)
Dos para las tomas 5.1CH INPUT CENTER y SUB WOOFER
Negra
Cable de vídeo (no suministrado)
Uno para las tomas DVD/LD VIDEO IN (etc.)
Amarilla
Nota
Cuando utilice las conexiones descritas arriba, ajuste el nivel de
sus altavoces perimétricos y de subgraves desde el reproductor
de videodiscos digitales o desde el decodificador multicanal.
SPEAKERS
REAR CENTER B FRONT A
R L R L R
R L R L R
DVD/LD
SPEAKERS
VIDEO IN, etc.
FRONT
MULTI CHANNEL DECODING
PRESET/
– PTY SELECT + SHIFT
SPEAKERS
– TUNING + MEMORY
BASS BOOST TONE
FM/AM FM MODE
MASTER VOLUME REAR/CENTER
RDS EON RDS PTY
I i
– +
LEVEL BASS
SET UP MUTING
B C BOOST TONE
SOUND FIELD SUR NAME
SUB WOOFER
2CH MODE
BASS/
TREBLE ENTER
Blanca (canal izquierdo)
Roja (canal derecho)
Negra
Amarilla
L
AC OUTLET
L
Altavoz delantero izquierdo (L)
Altavoz delantero derecho (R)
Altavoz trasero izquierdo (L)
Altavoz trasero derecho (R)
Altavoz central
Altavoz de graves activo
9 ES
