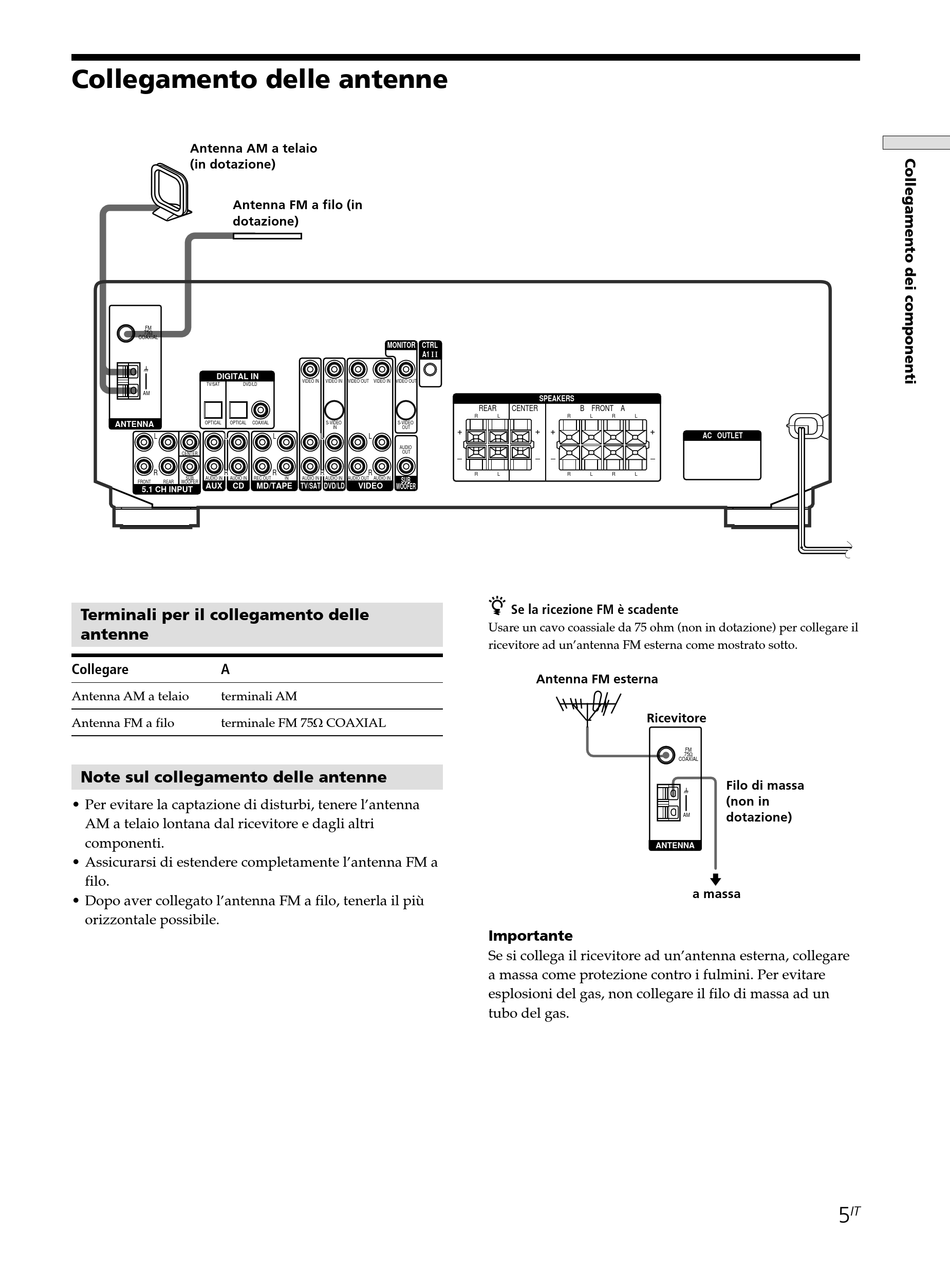

Collegamento delle antenne

Antenna AM a telaio
(in dotazione)
Antenna FM a filo (in
dotazione)
FM
75Ω
COAXIAL
DIGITAL IN
TV/SAT DVD/LD
AM
ANTENNA OPTICAL OPTICAL
L L
CENTER
R R
SUB AUDIO IN AUDIO IN
FRONT REAR WOOFER
AUX CD
5.1 CH INPUT
Terminali per il collegamento delle
antenne
Collegare A
Antenna AM a telaio terminali AM
Antenna FM a filo terminale FM 75Ω COAXIAL
Note sul collegamento delle antenne
• Per evitare la captazione di disturbi, tenere l'antenna
AM a telaio lontana dal ricevitore e dagli altri
componenti.
• Assicurarsi di estendere completamente l'antenna FM a
filo.
• Dopo aver collegato l'antenna FM a filo, tenerla il più
orizzontale possibile.
MONITOR CTRL
A1 I I
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
COAXIAL S-VIDEO S-VIDEO
IN OUT
L L L
FRONT
AUDIO
OUT 4 Ω
R R R
REC OUT IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB IMPEDANCE
MD/TAPE TV/SAT DVD/LD VIDEO WOOFER SELECTOR
SPEAKERS
REAR CENTER B FRONT A
R L R L R
8 Ω
R L R L R
z
Se la ricezione FM è scadente
Usare un cavo coassiale da 75 ohm (non in dotazione) per collegare il
ricevitore ad un'antenna FM esterna come mostrato sotto.
Antenna FM esterna
Importante
Se si collega il ricevitore ad un'antenna esterna, collegare
a massa come protezione contro i fulmini. Per evitare
esplosioni del gas, non collegare il filo di massa ad un
tubo del gas.
L
AC OUTLET
SWITCHED 120W/1A MAX
L AC 120V 60Hz
Ricevitore
FM
75Ω
COAXIAL
Filo di massa
(non in
dotazione)
AM
ANTENNA
a massa
