deutsch
2
16 mm
1
3
4

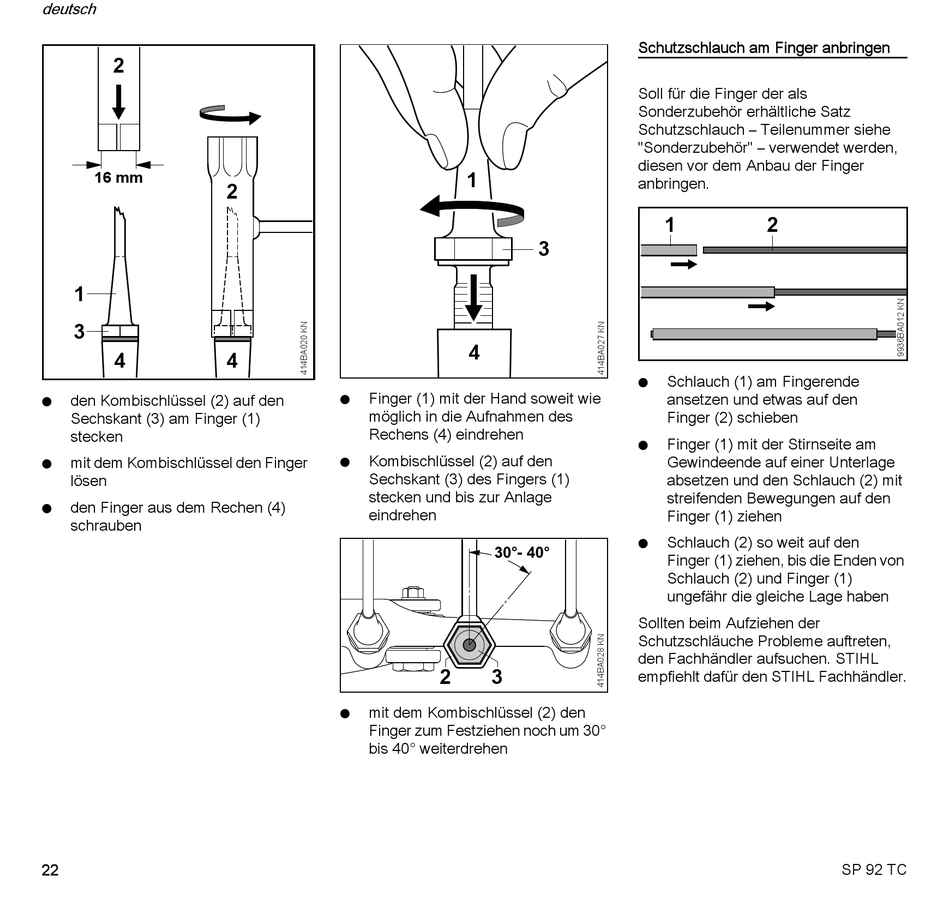

den Kombischlüssel (2) auf den
N
Sechskant (3) am Finger (1)
stecken
mit dem Kombischlüssel den Finger
N
lösen
den Finger aus dem Rechen (4)
N
schrauben
22
2
4
Finger (1) mit der Hand soweit wie
N
möglich in die Aufnahmen des
Rechens (4) eindrehen
Kombischlüssel (2) auf den
N
Sechskant (3) des Fingers (1)
stecken und bis zur Anlage
eindrehen
mit dem Kombischlüssel (2) den
N
Finger zum Festziehen noch um 30°
bis 40° weiterdrehen
1
3
4
2
3
Schutzschlauch am Finger anbringen
Soll für die Finger der als
Sonderzubehör erhältliche Satz
Schutzschlauch – Teilenummer siehe
"Sonderzubehör" – verwendet werden,
diesen vor dem Anbau der Finger
anbringen.
1
2
Schlauch (1) am Fingerende
N
ansetzen und etwas auf den
Finger (2) schieben
Finger (1) mit der Stirnseite am
N
Gewindeende auf einer Unterlage
absetzen und den Schlauch (2) mit
streifenden Bewegungen auf den
Finger (1) ziehen
Schlauch (2) so weit auf den
N
Finger (1) ziehen, bis die Enden von
Schlauch (2) und Finger (1)
ungefähr die gleiche Lage haben
Sollten beim Aufziehen der
Schutzschläuche Probleme auftreten,
den Fachhändler aufsuchen. STIHL
empfiehlt dafür den STIHL Fachhändler.
SP 92 TC
