- Seite 1 Benutzerhandbuch ROLLSTUHL Octane Sub4 Benutzerhandbuch GEBRAUCHSANWEISUNG UM-OctaneSub4-020-EU...
-
Seite 2: Einstellungsanleitung
Sie unter www. Anwender und/oder der Patient niedergelassen ist, zu melden sind. Sunrisemedical.de Alle aufgeführten Kombinationen wurden überprüft, SUNRISE MEDICAL erklärt als Hersteller, dass die Leichtgewichtrollstühle mit der um die grundlegenden Sicherheits- Medizinprodukteverordnung (2017/745) der EU konform sind. und Leistungsanforderungen gemäß... -
Seite 3: Inhaltsverzeichnis
Octane Sub4 Benutzerhandbuch | Inhalt Inhalt Manueller Rollstuhl für den täglichen Gebrauch Definitionen Sicherheitshinweise HINWEIS: Checkliste für Serviceinspektion Fehlersuche - Mechanisch Verfahren Nr. 1 – Bespannung Allgemeine Empfehlung oder Optimales Verfahren Verfahren Nr. 2 – Antriebsräder Verfahren Nr. 3 – Reifen und Schläuche VORSICHT: Verfahren Nr. -
Seite 4: Manueller Rollstuhl Für Den Täglichen Gebrauch

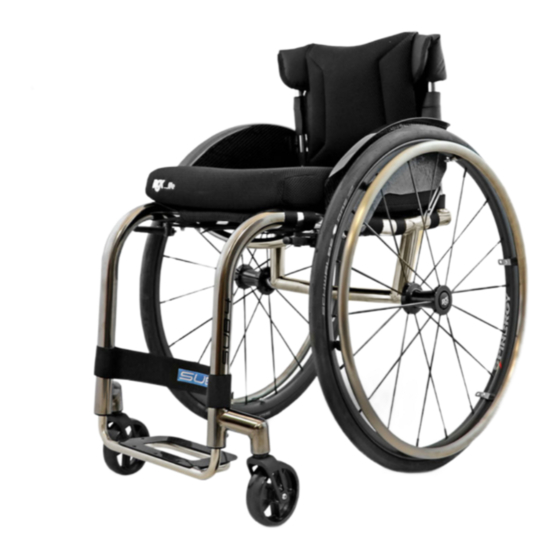

Octane Sub4 Benutzerhandbuch | Manueller Rollstuhl für den täglichen Gebrauch Manueller Rollstuhl für den täglichen Gebrauch Fig. 1. - RÜCKEN - FußBRETTABDECKUNG - FESTSTELLBREMSEN - ACHSE - ANTRIEBSRÄDER - RAHMEN - LENKRÄDER - QUERSTREBE UNTER DEM SITZ - LENKRADGABELN - KISSEN UND BEZUG - FUßBRETT - SEITENTEIL Octane Sub4 Benutzerhandbuch... -
Seite 5: Sicherheitshinweise
Octane Sub4 Benutzerhandbuch | Sicherheitshinweise Sicherheitshinweise Verwendung Allgemeine Sicherheit Rollstühle sind ausschließlich für gehunfähige oder Technik und Bauweise dieses Rollstuhls sind für die maximale gehbehinderte Kinder und Erwachsene zum individuellen Sicherheit entworfen. Die aktuell gültigen internationalen Gebrauch für Selbst- und unterstützte Beförderung (Schieben Sicherheitsstandards wurden erfüllt, soweit zutreffend. - Seite 6 Octane Sub4 Benutzerhandbuch | Sicherheitshinweise Sicherheitshinweise Fortsetzung • Wenn und wann immer möglich, sollten Fahrzeuginsassen Stabilität und Gleichgewicht während der Fahrt in einem Behindertentransportkraftwagen Um die Stabilität und den ordnungsgemäßen Betrieb Ihres (BTW) die im Fahrzeug installierten Sitze und die Rollstuhls zu gewährleisten, müssen Sie stets das Gleichgewicht dazugehörigen Rückhaltesysteme nutzen.
- Seite 7 Octane Sub4 Benutzerhandbuch | Sicherheitshinweise Sicherheitshinweise Fortsetzung • Die Sicherheitsräder sollen ein unbeabsichtigtes Kippen • Die Feststellbremsen sind nur bei ausreichendem nach hinten verhindern. Keinesfalls sollen sie die Funktion Reifendruck und korrekter Einstellung wirksam (siehe Kapitel von Transitrollen übernehmen, etwa um eine Person bei „Feststellbremse“).
- Seite 8 Octane Sub4 Benutzerhandbuch | Sicherheitshinweise Sicherheitshinweise Fortsetzung • Achten Sie stets darauf, dass die Steckachsen an den Hinterrädern richtig eingestellt und ganz eingerastet sind. Bei nicht gedrücktem Knopf der Steckachse darf sich das Antriebsrad nicht entfernen lassen. • Bei Verwendung von Leichtmetallgreifringen kann es beim Abbremsen aus schneller Fahrt oder auf längeren Gefällestrecken zum Erhitzen der Greifringe kommen.
-
Seite 9: Checkliste Für Serviceinspektion
Octane Sub4 Benutzerhandbuch | Checkliste für Serviceinspektion Checkliste für Serviceinspektion HINWEIS: Durch regelmäßige Reinigung werden lose oder abgenutzte Teile festgestellt und der leichtgängige Betrieb Ihres Rollstuhls unterstützt. Damit Ihr Rollstuhl ordnungsgemäß und sicher betrieben werden kann, muss er wie jedes andere Fahrzeug gepflegt werden. -
Seite 10: Fehlersuche - Mechanisch
Octane Sub4 Benutzerhandbuch | Fehlersuche - Mechanisch Fehlersuche - Mechanisch Lösungen Überprüfen, dass der Reifendruck korrekt und auf beiden Seiten ü ü ü ü gleich ist Auf lose Muttern am Gabelschaft überprüfen ü ü ü ü Alle Befestigungsteile auf festen Sitz überprüfen ü... -
Seite 11: Verfahren Nr. 1 - Bespannung
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 1 Verfahren Nr. 1 – Bespannung Die Bespannung ist mehrfach verstellbar und kann ganz einfach verstellt werden, um das richtige Gleichgewicht und den Komfort in Ihrem neuen Rollstuhl zu gewährleisten. 1.3: Kissenbezug wechseln Fig. 3. Nehmen Sie das Kissen vom Rollstuhl ab. -
Seite 12: Verfahren Nr. 2 - Antriebsräder
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 2 Verfahren Nr. 2 – Antriebsräder Die Antriebsräder sind so ausgelegt, dass sie schnell abgenommen und wieder angebracht werden können. Alle Antriebsräder weisen eine Steckachse auf und die Räder sind mit den Bolzen der Steckachse am Rahmen befestigt. Diese Bolzen sind zwar unterschiedlich lang, funktionieren aber gleich. -
Seite 13: Verfahren Nr. 3 - Reifen Und Schläuche
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 3 Verfahren Nr. 3 + 4 Verfahren Nr. 3 – Reifen und Schläuche Die Reifen verschleißen wie bei Autoreifen und wie schnell sie verschleißen, hängt von der Nutzung ab. Es wird empfohlen, beide Reifen auszuwechseln, wenn das Profil abgenutzt ist. Bei Luftreifen besteht die Gefahr einer Reifenpanne und in diesem Fall muss der Schlauch ausgewechselt werden, damit der Rollstuhl weiter benutzt werden kann. -
Seite 14: Verfahren Nr. 5 - Lenkräder Und -Gabeln
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 5 Verfahren Nr. 5 + 6 Verfahren Nr. 5 – Lenkräder und -gabeln Die Lenkräder vorne am Rollstuhl verschleißen wie Autoreifen und sollten ausgewechselt werden, wenn sie abgenutzt aussehen oder sich Risse bilden. 5.1: Auswechseln der Lenkräder Fig. 9. -
Seite 15: Verfahren Nr. 7 - Fußraste
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 7 Verfahren Nr. 7 + 8 Verfahren Nr. 7 – Fußraste Die Fußraste muss eventuell verstellt werden, wenn Sie den Rollstuhl zum ersten Mal benutzen, wenn sich die Umstände ändern oder die Befestigungsteile locker werden. Es ist wichtig, dass Sie die Höhe regelmäßig überprüfen und nach Bedarf einstellen. 7.1: Höhenverstellung der Fußraste WARNUNG: Notieren Sie vor dem Einstellen die aktuelle oder gewünschte... -
Seite 16: Verfahren Nr. 9 - Schiebegriffe
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 9 Verfahren Nr. 9 – Schiebegriffe Für diesen Rollstuhl sind eine Reihe verschiedener Schiebegriffe erhältlich, die von einer Begleitperson nach folgenden Verfahren benutzt werden können. 9.1: Höhenverstellbaren Schiebegriffe verstellen WARNUNG: Lösen Sie den Hebel, stellen Sie die Griffe auf die gewünschte Höhe ein und stellen Sie den Hebel wieder fest. -
Seite 17: Verfahren Nr. 10 - Sicherheitsräder
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 10 Verfahren Nr. 10 – Sicherheitsräder Ein Sicherheitsrad kann die Stabilität des Rollstuhls erhöhen und wird vom Gesundheitsfürsorger empfohlen. 10.1: Schwenkbares Sicherheitsrad Fig. 17. Zum Verstauen des Sicherheitsrads drücken Sie das gefederte Rohr nach unten, bis es sich vom Gehäuse löst. Schwenken Sie es um 180 Grad unter den Rollstuhl und in die verriegelte Position. -
Seite 18: Verfahren Nr. 11 - Seitenteile
Octane Sub4 Benutzerhandbuch | Verfahren Nr. 11 Verfahren Nr. 11 – Seitenteile Die Seitenteile unterstützen den Benutzer und verhindern, dass die Kleidung schmutzig wird. Sie erfordern zwar nur wenig Wartung, wir zeigen Ihnen aber hier trotzdem, wie man sie auswechselt. 11.1: Seitenteile zum Einschrauben 11.3: Einklappbare Seitenteile Nehmen Sie die Antriebsräder ab. -
Seite 19: Transport
Octane Sub4 Benutzerhandbuch | Transport Transport GEFAHR: Bei Nichtbeachtung dieser Ratschläge besteht die Gefahr von schweren Körperverletzungen und sogar Lebensgefahr. Transport Ihres Rollstuhls in einem Fahrzeug Ein in einem Fahrzeug gesicherter Rollstuhl bietet nicht die gleiche Sicherheit wie das Sitzsystem eines Fahrzeugs. Wir empfehlen, soweit möglich, den Nutzer in einen festen Fahrzeugsitz umzusetzen. -
Seite 20: Technische Daten
Octane Sub4 Benutzerhandbuch | Technische Daten Technische Daten Beschreibung Min. Max. Gesamtlänge mit Fußraste (ohne Räder) 400 mm 700 mm Gesamtbreite (Sitzbreite) 250 mm 440 mm Falthöhe (nur bei Rollstühlen mit faltbarem Rücken) 500 mm 700 mm Gesamtgewicht (mit Batterien) 5,5 kg 15 kg* Gewicht des schwersten Einzelteils (Transportgewicht) - Seite 21 Octane Sub4 Benutzerhandbuch | Technische Daten ARTIKEL DREHMOMENT HINWEIS: Gelenkplatte am Rücken 10 Nm Rollstühle von RGK Wheelchairs Ltd sind maßgeschneidert Feststellbremse 10 Nm und werden individuell für Sie angefertigt, d.h., die Abmessungen Ihres Rollstuhls können größer oder kleiner Achse 10 Nm ausfallen als oben angegeben.
-
Seite 22: Identifikations- / Seriennummer
Octane Sub4 Benutzerhandbuch | Identifikations- / Seriennummer Identifikations- / Seriennummer Die Seriennummer Ihres maßgefertigten Rollstuhls Rückenbespannung (A). befindet sich entweder an der Querstrebe unter dem Sitz (J in der Produktbeschreibung) oder an der Achse (H in der Produktbeschreibung) oder auf der Innenseite der Bitte geben Sie beim Bestellen von Ersatzteilen immer die folgenden Informationen an. -
Seite 23: Herstellergarantie
Problems an den Lieferanten, bei dem Sie Ihren Rollstuhl gekauft haben. Sollten Sie den Rollstuhl außerhalb des Zuständigkeitsbereichs des Fachhändlers vor Ort verwenden, wird die Reparatur bzw. die Auswechslung von einem anderen, vom Hersteller bezeichneten Kundendienst ausgeführt. Der Rollstuhl muss von einem von Sunrise Medical bezeichneten Kundendienst (Fachhändler) repariert werden. - Seite 24 F: +31 (0)30 – 60 55 880 Sunrise Medical ApS E: info@sunrisemedical.nl Park Allé 289 G www.SunriseMedical.nl DK-2605 Brøndby Tlf. 70 22 43 49 Sunrise Medical HCM B.V. Email: info@sunrisemedical.dk Vossenbeemd 104 www.SunriseMedical.dk 5705 CL Helmond The Netherlands Sunrise Medical Pty. Ltd.
