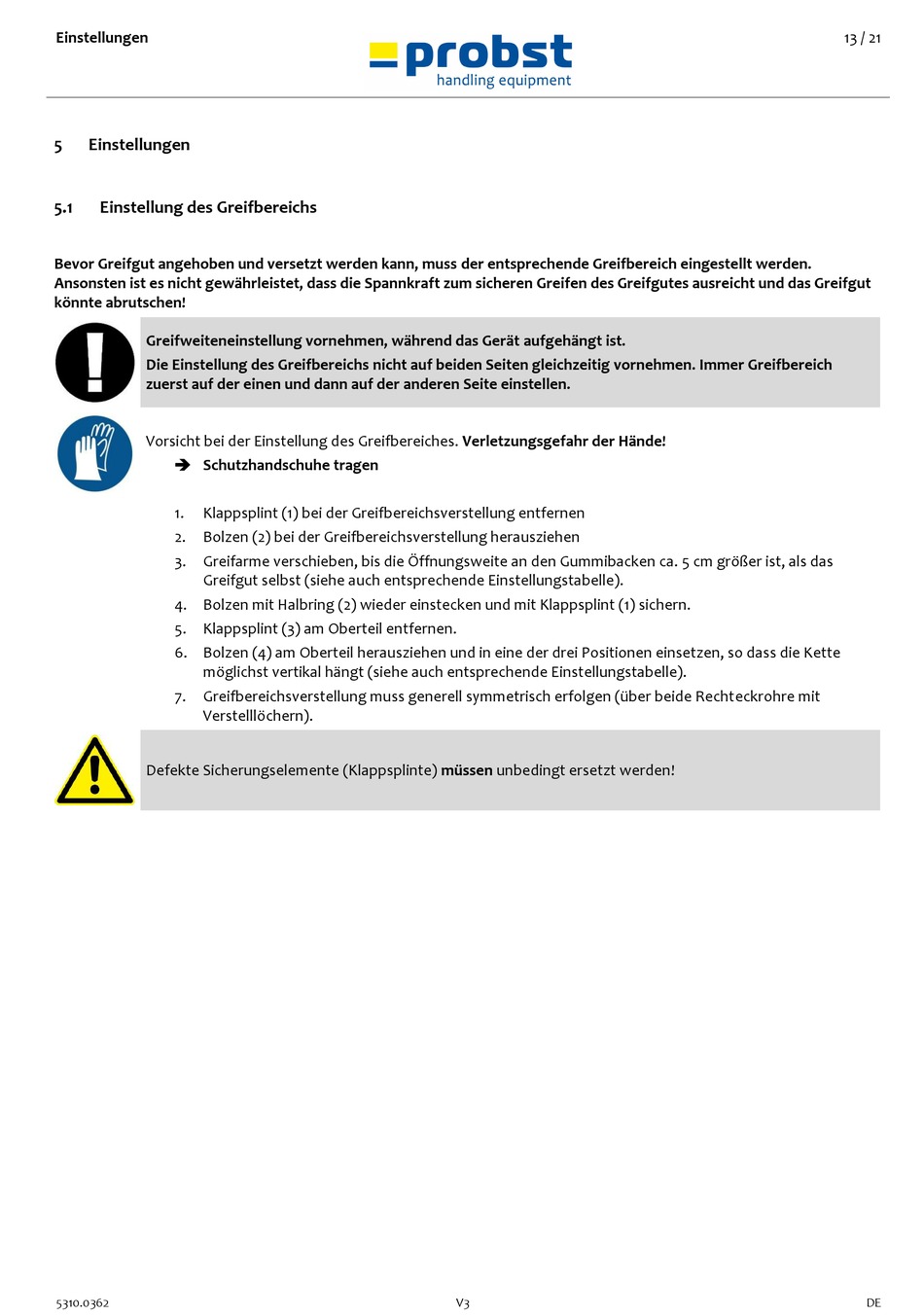

Einstellungen

5 Einstellungen
5.1

Einstellung des Greifbereichs

Bevor Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden.
Ansonsten ist es nicht gewährleistet, dass die Spannkraft zum sicheren Greifen des Greifgutes ausreicht und das Greifgut
könnte abrutschen!
Greifweiteneinstellung vornehmen, während das Gerät aufgehängt ist.
Die Einstellung des Greifbereichs nicht auf beiden Seiten gleichzeitig vornehmen. Immer Greifbereich
zuerst auf der einen und dann auf der anderen Seite einstellen.
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
 Schutzhandschuhe tragen
1. Klappsplint (1) bei der Greifbereichsverstellung entfernen
2. Bolzen (2) bei der Greifbereichsverstellung herausziehen
3. Greifarme verschieben, bis die Öffnungsweite an den Gummibacken ca. 5 cm größer ist, als das
Greifgut selbst (siehe auch entsprechende Einstellungstabelle).
4. Bolzen mit Halbring (2) wieder einstecken und mit Klappsplint (1) sichern.
5. Klappsplint (3) am Oberteil entfernen.
6. Bolzen (4) am Oberteil herausziehen und in eine der drei Positionen einsetzen, so dass die Kette
möglichst vertikal hängt (siehe auch entsprechende Einstellungstabelle).
7. Greifbereichsverstellung muss generell symmetrisch erfolgen (über beide Rechteckrohre mit
Verstelllöchern).
Defekte Sicherungselemente (Klappsplinte) müssen unbedingt ersetzt werden!
