Matrix T3xe Bedienungsanleitung Seite 26

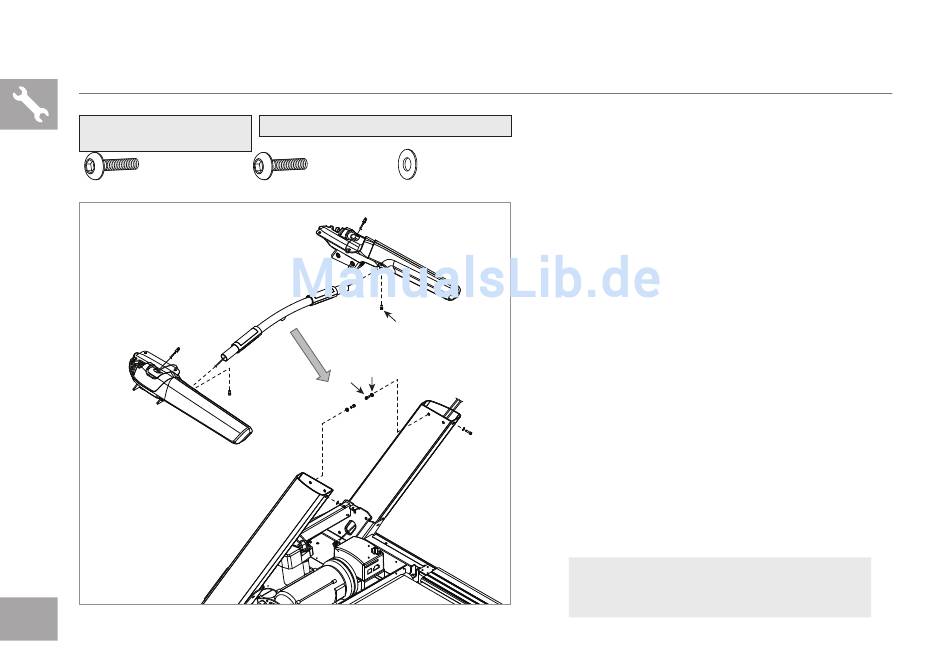

AUFBAU ScHRITT 3
GELBE ScHRAUBENTüTE
INHALT :
18
RUNDKOPFSCHRAUBE
Qty: 2
26
WEISSE ScHRAUBENTüTE INhALT:
15
12
RUNDKOPFSCHRAUBE UNTERLEGSCHEIBE
Qty: 6 Qty: 6
18
12
15
Öffnen Sie die GELBE UND WEISSE
A
ScHRAUBENTüTE.
montieren Sie die herzfrequenzstange
B
an der linken und rechten Seite der
handgriffe mit hilfe von Nr. 18-RUNDKOpF-
ScHRAUBE. Befestigen Sie die hF-
Stange mit handgriffen am konsolenmast
mit Nr. 15-RUNDKOpFScHRAUBE UND
12-UNTERLEGScHEIBE.
hINwEIS: Vergewissern Sie sich, dass die
pfeile auf dem mast nach oben in richtung
konsole zeigen.
ziehen Sie die pulsgriff-kabel durch die
c
handgriffe mit hilfe des Führungsdrahts.
ziehen Sie die mastkabel durch die
handgriffe.
AUFBAU TIpp: Schauen Sie auf die
Beschriftung auf den herzfrequenzkabeln
die durch die hF-Stange laufen um sicher
zu stellen, dass Stange und rechts-links
handgriffe sich berühren und korrekt
befestigt sind.
hINwEIS: Achten Sie beim zusammenbau
des rechten konsolenmastes darauf, keine
kabel einzuklemmen.
