2.5.2 Anschließen der Gleichspannungsversorgung (DC)
7.
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Gehen Sie wie folgt vor, um das Gerät an eine DC-Niederspannungsversorgung anzu-
schließen:
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie keine Wechselspannungskabel an die Reihenklemme eines 12-, 24-
oder 48-V-DC-Netzteils an. Das Netzteil könnte dadurch beschädigt werden.
Hinweis
RUGGEDCOM RX1501 funktioniert sowohl mit positiven als auch mit negativen VDC-
Netzteilen.
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Druck-
platten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage
kommen. Verwenden Sie Ringkabelschuhe der Größe Nr. 6 für sichere, zuverlässige
Verbindungen.
18
Sie darauf, dass der Kabelschuh mit einem Anzugsmoment von 1,1 N m (9,5
lbf·in) angezogen wird.

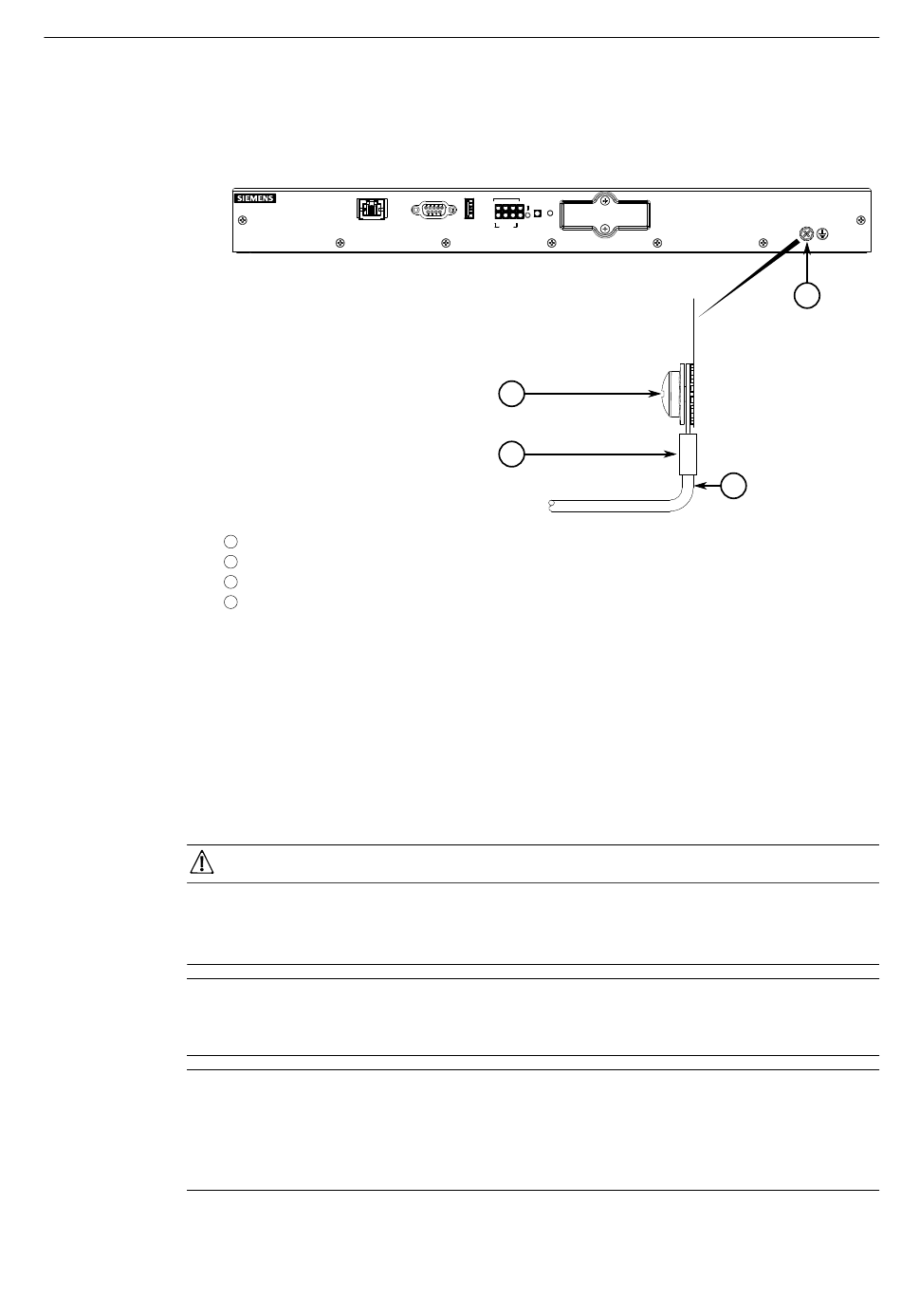

Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4
Abbildung 2.8 -Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme.
VORSICHT
1
2
Montagehandbuch, 12/2019, C79000-G8900-1054-16
