Module - Siemens RUGGEDCOM RX1501 Montagehandbuch

Module

Der RUGGEDCOM RX1501 ist mit Steckplätzen für bis zu vier im Feld austauschbare
Line-Module ausgestattet, wodurch das Leistungsspektrum des Geräts erweitert bzw.
an spezielle Anwendungen angepasst werden kann. Es stehen zahlreiche Module zur
Verfügung, die jeweils mit Kommunikationsports eines bestimmten Typs ausgestat-
tet sind: Kupfer-Ethernet, Glasfaser-Ethernet, SFP, WAN, Mobilfunkmodem und DDS.
Darüber hinaus steht das RUGGEDCOM APE-Line-Modul zur Verfügung, eine für die
Anforderungen von Energieversorgungsunternehmen konzipierte Rechnerplattform
zum Ausführen von Drittanbieteranwendungen direkt aus RUGGEDCOM RX1501.
Module können in die meisten der verfügbaren Steckplätze im Gerätechassis gesteckt
werden.
Ermitteln Sie mithilfe der RUGGEDCOM RX1501-Software, mit welchen Ports das
Gerät ausgestattet ist. Ausführliche Informationen hierzu finden Sie im RUGGEDCOM
RX1501 Benutzerhandbuch zum Gerät.
Hinweis
Die Steckplätze 1 und 2 sind reserviert für Module, die mit 2-Port-Kupfertechnik,
100Base-FX-Ethernet in Glasfasertechnik und Gigabit-Ethernet (GbE) arbeiten.
Hinweis
Es werden nur ein T1/E1-WAN-Modul und bis zu zwei DDS-Module unterstützt.
1
2
3
4

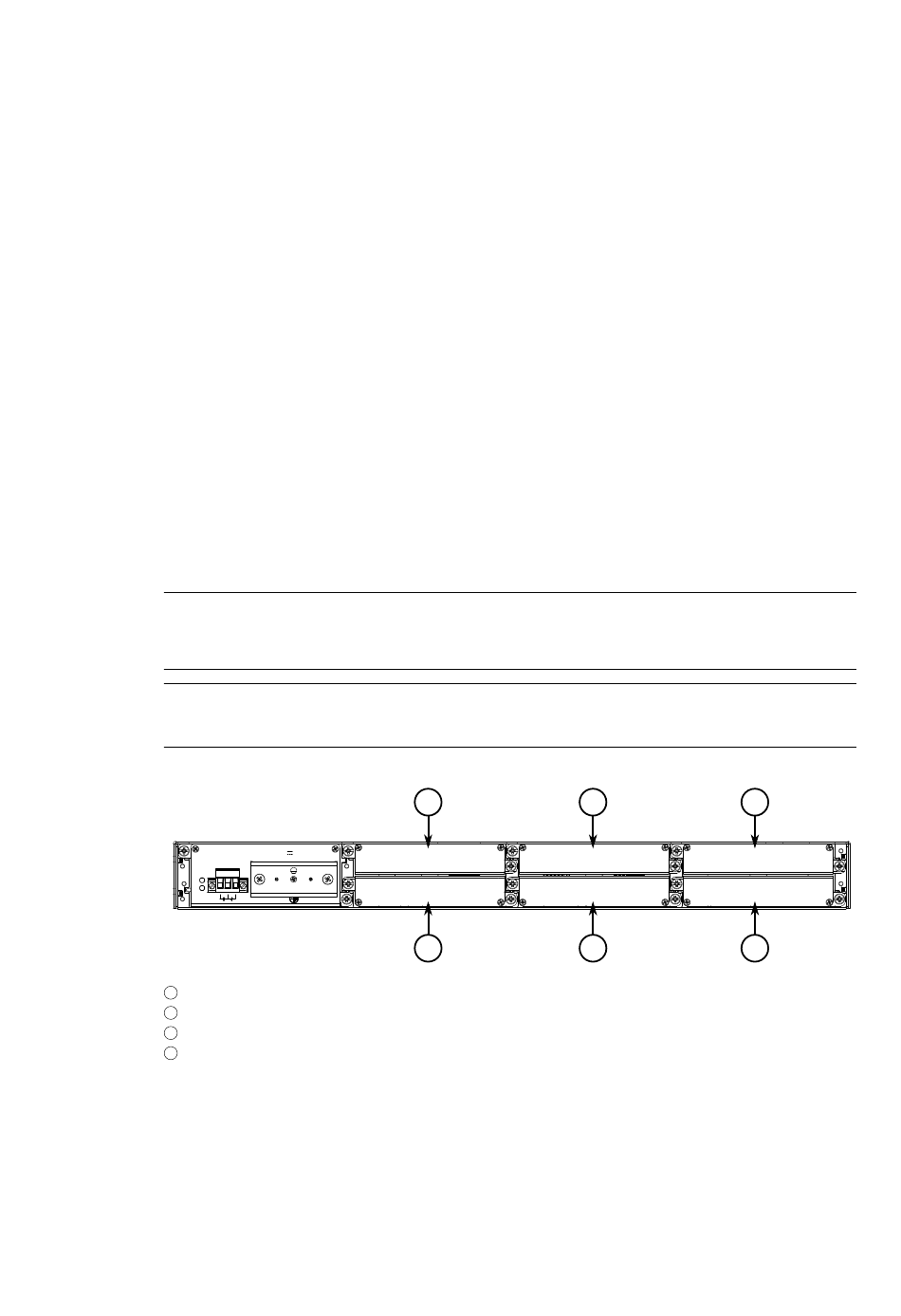

Abbildung 4.1
RUGGEDCOM RX1501
Montagehandbuch, 12/2019, C79000-G8900-1054-16
Steckplatz 1
Steckplatz 2
Steckplatz 5
Steckplatz 6
Verfügbare Chassis-Steckplätze
1 3
2 4
4
5
6
