Gerätemanagement; Anschließen An Das Gerät - Siemens RUGGEDCOM RX1501 Montagehandbuch

Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUG-
GEDCOM RX1501 -Konsole und die Webschnittstellen des Geräts beschrieben. Aus-
führliche Anweisungen finden Sie im RUGGEDCOM ROX Benutzerhandbuch zum
RUGGEDCOM RX1501.
Serielle Konsolen- und Verwaltungsports
Sie können einen Arbeitsplatz direkt an den seriellen Konsolenport oder Verwaltungs-
port anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM RX1501 -
Schnittstellen zuzugreifen. Über den seriellen Konsolenport ist der Zugriff auf die
Konsolenschnittstelle des RUGGEDCOM RX1501 möglich, während über den Verwal-
tungsport der Zugriff auf Konsole und Webschnittstellen des RUGGEDCOM RX1501
hergestellt wird.
NOTICE
Die seriellen Konsolen- und Verwaltungsports (MGMT) dienen ausschließlich als
temporäre Verbindungen während der Erstkonfiguration und Fehlerbehebung.
Der serielle Konsolenport implementiert RS232 DCE (Data Communication Equip-
ment) an einem DB9-Steckverbinder. Der Port hat die folgende Pinbelegung:

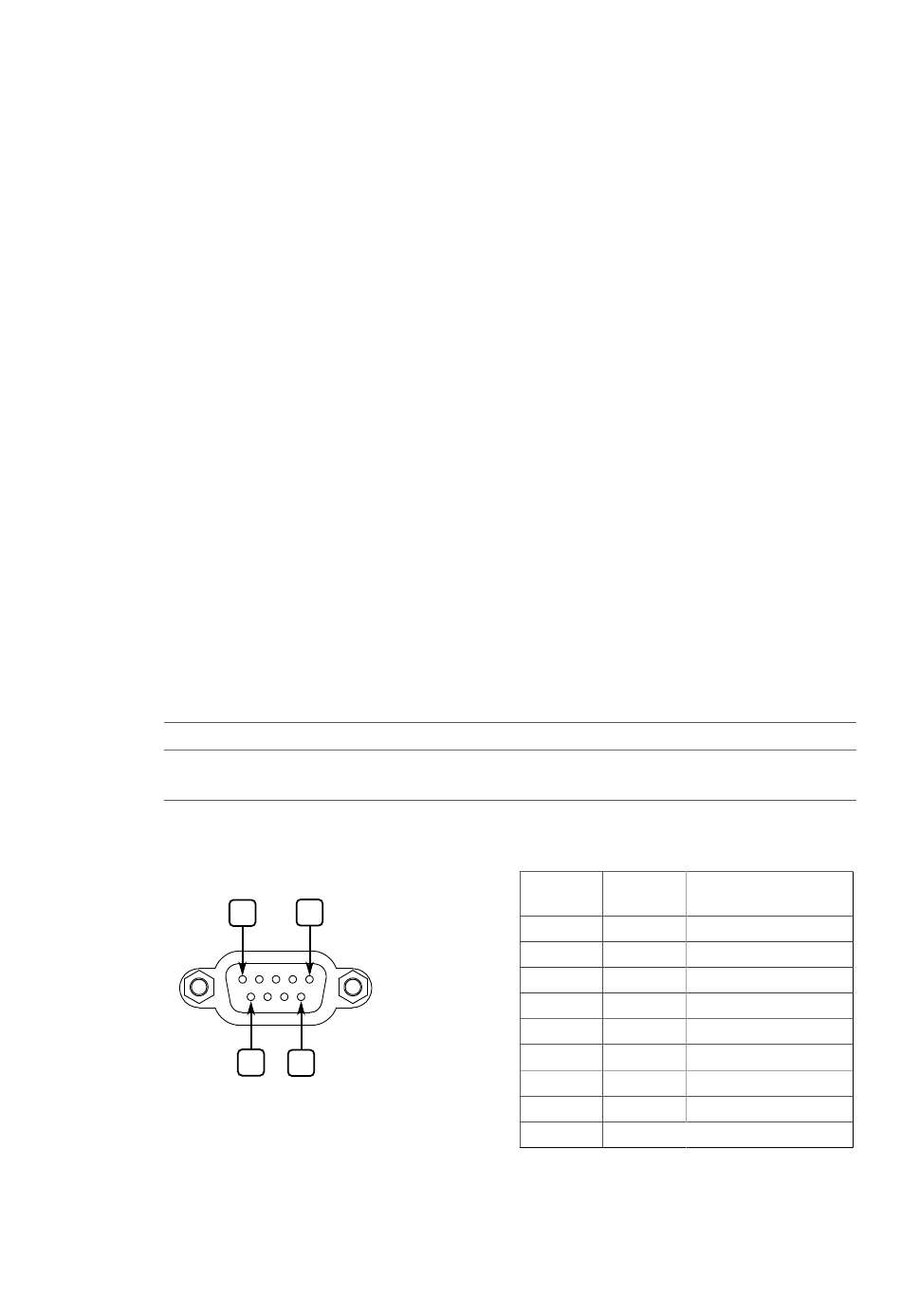

Abbildung 3.1
RUGGEDCOM RX1501
Montagehandbuch, 12/2019, C79000-G8900-1054-16
5 1
9
6
Serieller DB9-Konsolenport
Pin Bezeich-
nung
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 Reserviert (nicht anschließen)
3
Beschreibung
Datenträgererkennung
Daten empfangen
Daten senden
Datenterminal bereit
Signalmasse
Datensatz bereit
Sendeanforderung
Bereit zum Senden
23
