Produktbeschreibung
3.5 Produktübersicht
5
4
12
11
10

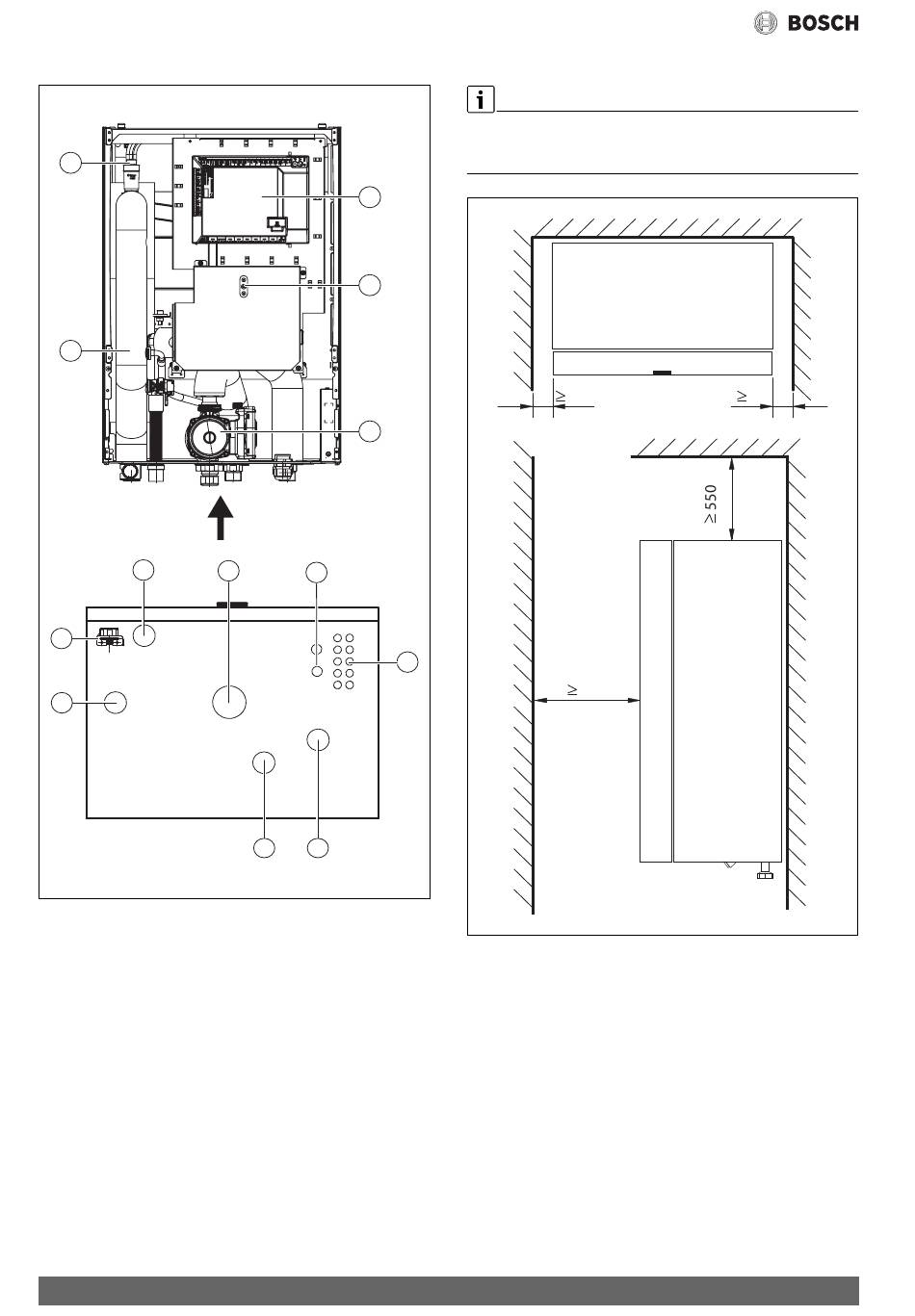

Bild 2 Bestandteile und Rohranschlüsse der Inneneinheit mit Zuheizer
[1] Installationsleiterplatte
[2] Rücksetzung Überhitzungsschutz
[3] Umwältzpumpe (Wärmeträger)
[4] Elektrischer Zuheizer
[5] Automatischer Entlüfter (VL1)
[6] Kabeldurchführung für Stromeingang
[7] Kabeldurchführung für Fühler CAN-BUS und EMS-BUS
[8] Wärmeträgereingang (primär) von der Wärmepumpe
[9] Wärmeträgerausgang (primär) zur Wärmepumpe
[10] Vorlauf zum Heizsystem
[11] Manometer
[12] Überdruckablauf vom Sicherheitsventil
[13] Rücklauf von der Heizungsanlage
6
1
2
3
13
6
9 8
3.6 Abmessungen und Mindestabstände
Die Inneneinheit ausreichend hoch anbringen, sodass die Bedieneinheit
bequem bedient werden kann. Außerdem Rohrverläufe und Anschlüsse
unter der Inneneinheit berücksichtigen.
50
7
Bild 3 Mindestabstand (mm)
Compress 7000i | 7001i AW AWE – 6721817644 (2019/12)
50
800
