Installation

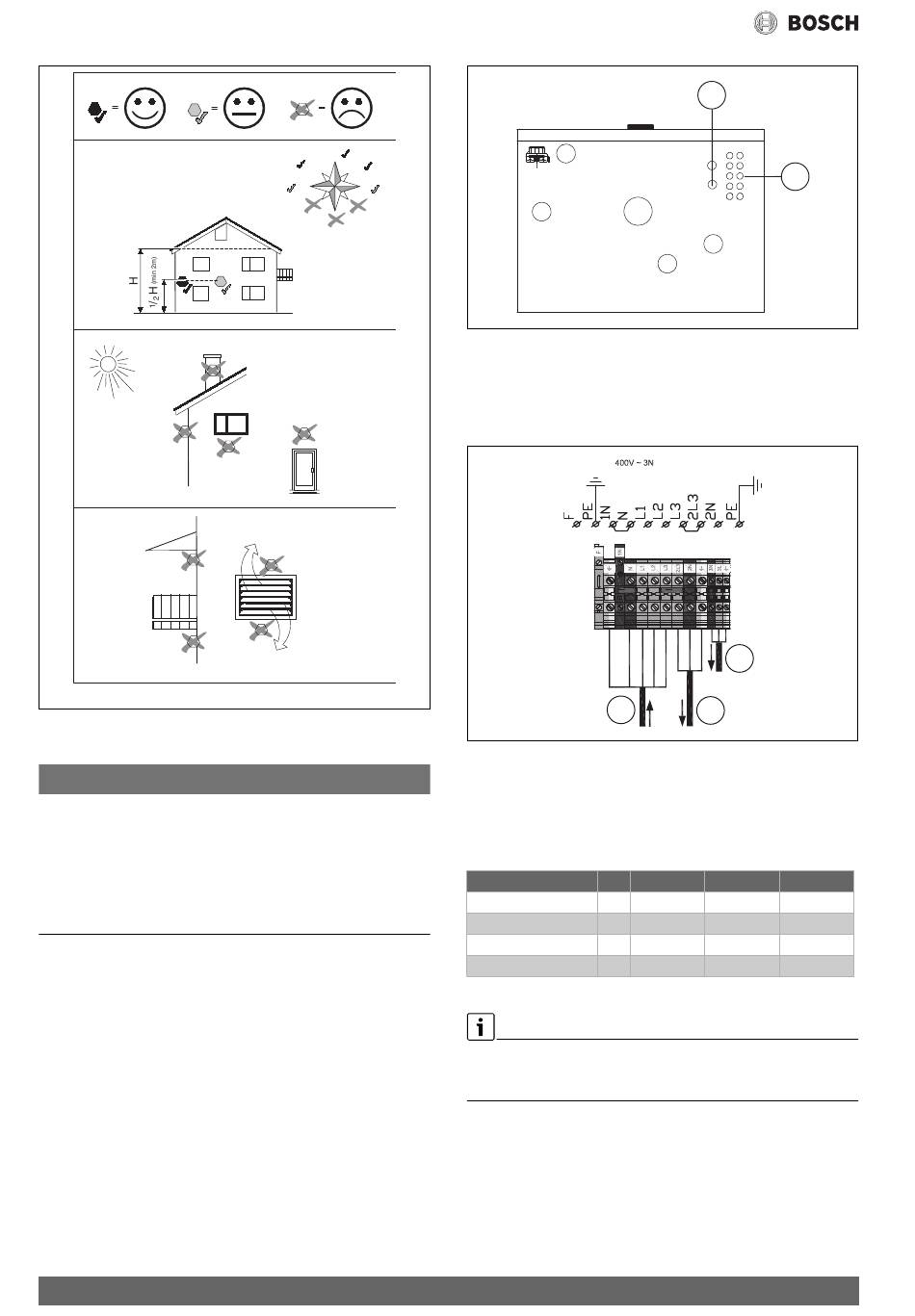

Bild 9 Platzierung des Außentemperaturfühlers
Externe Anschlüsse
HINWEIS:
Sachschäden durch fehlerhaften Anschluss!
Durch den Anschluss an die falsche Spannung oder Stromstärke sind
Schäden an elektrischen Komponenten möglich.
▶ Nur Anschlüsse an externe Anschlüsse der Wärmepumpe vorneh-
men, die für 5 V und 1 mA angepasst sind.
▶ Wenn Zwischenrelais erforderlich sind, ausschließlich Relais mit
Goldkontakten verwenden.
Die externen Eingänge können für die Fernsteuerung einzelner Funktio-
nen des Steuergeräts verwendet werden.
Funktionen, die durch die externen Eingänge aktiviert werden, werden in
der Anleitung für das Steuergerät beschrieben.
Der externe Eingang wird entweder an einen manuellen Schalter oder ein
Steuergerät mit 5-V-Relais-Ausgang angeschlossen.
Inneneinheit anschließen
▶ Verschluss des Schaltkastens abnehmen.
▶ Anschlusskabel durch die Kabeldurchführungen in den Schaltkasten
führen.
▶ Kabel laut Schaltplan anschließen.
▶ Verschlussdeckel des Schaltkastens und Frontplatte der Innenein-
heit wieder anbringen.
12
N
NW NE
W E
SW SE
S
Bild 10 Kabeldurchführungen
[1]
[2]
Standard: Elektrischer Anschluss bei integriertem Zuheizer (werk-
seitige Ausführung)
6 720 809 156-23.1I
Bild 11 Elektrischer Standardanschluss bei integriertem elektrischen
[1]
[2]
[3]
Tab. 4
K3 ist bei Kompressorbetrieb gesperrt. Wenn nur der elektrische Zuhei-
zer läuft und der Kompressor abgeschaltet ist, gelten folgende Leis-
tungsstufen: 3/6/9 kW.
Kabeldurchführung für Fühler, CAN-BUS und EMS-BUS
Kabeldurchführung für elektrischen Anschluss
1
Zuheizer
400 V (Drehstrom) Netzspannung für Inneneinheit
230 V (Wechselstrom) Netzspannung für Wärmepumpe (Wech-
selstrom)
230 V ~1N Netzspannung für Zubehör
Leistung K1
2000 W X
4000 W
6000 W X
9000 W X
Leistungsstufen des elektrischen Zuheizers
Compress 7000i | 7001i AW AWE – 6721817644 (2019/12)
2
1
3
2
K2 K3
X
X
X X
