11.3.5 Alternative Installation 3-Wege-Umschaltventil

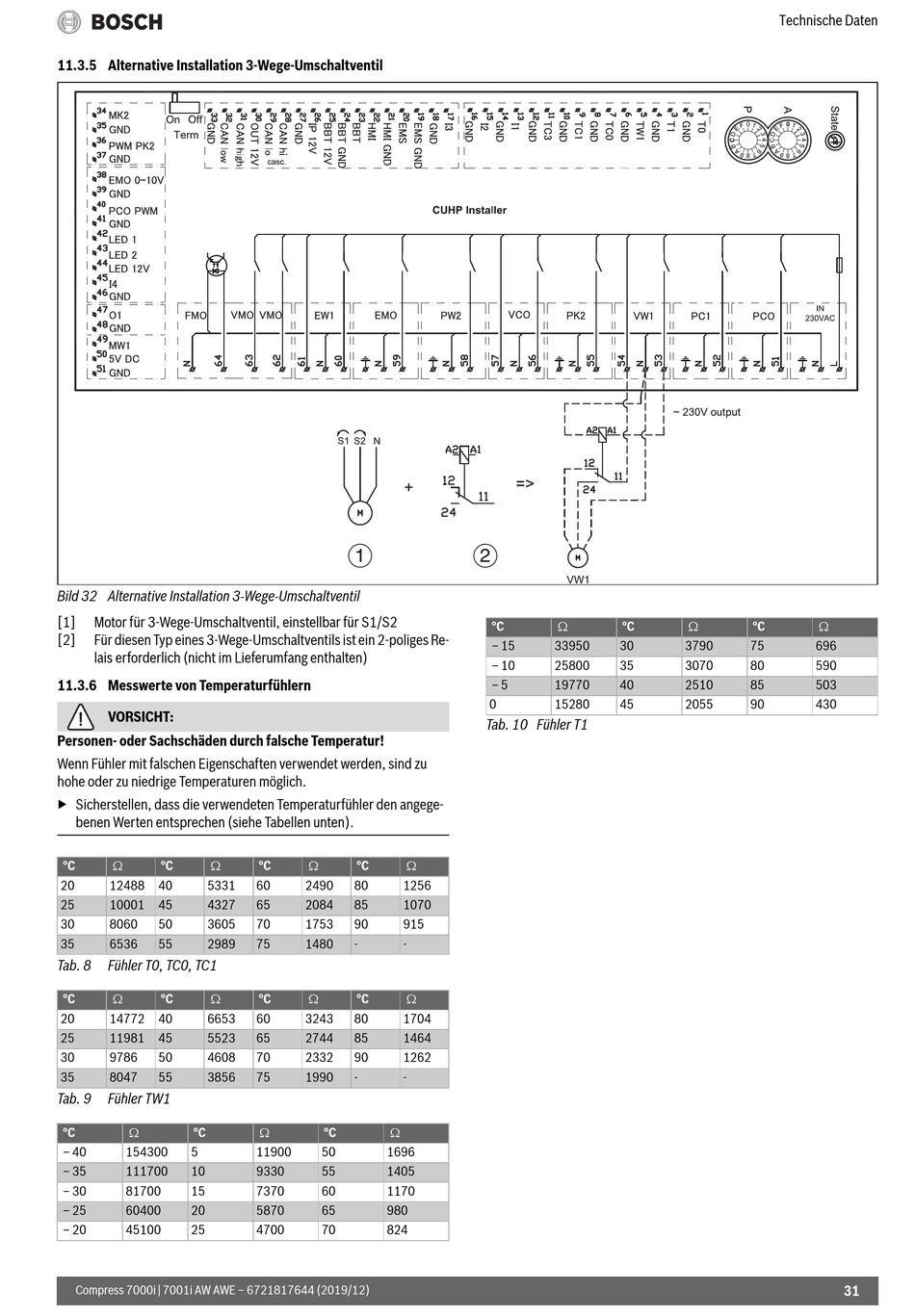

Bild 32 Alternative Installation 3-Wege-Umschaltventil
[1] Motor für 3-Wege-Umschaltventil, einstellbar für S1/S2
[2] Für diesen Typ eines 3-Wege-Umschaltventils ist ein 2-poliges Re-
lais erforderlich (nicht im Lieferumfang enthalten)
11.3.6 Messwerte von Temperaturfühlern
VORSICHT:
Personen- oder Sachschäden durch falsche Temperatur!
Wenn Fühler mit falschen Eigenschaften verwendet werden, sind zu
hohe oder zu niedrige Temperaturen möglich.
▶ Sicherstellen, dass die verwendeten Temperaturfühler den angege-
benen Werten entsprechen (siehe Tabellen unten).
 
°C °C
20 12488 40 5331
25 10001 45 4327
30 8060 50 3605
35 6536 55 2989
Tab. 8 Fühler T0, TC0, TC1
 
°C °C
20 14772 40 6653
25 11981 45 5523
30 9786 50 4608
35 8047 55 3856
Tab. 9 Fühler TW1

°C °C
– 40 154300 5
– 35 111700 10
– 30 81700 15
– 25 60400 20
– 20 45100 25
Compress 7000i | 7001i AW AWE – 6721817644 (2019/12)
1
 
°C °C
60 2490 80 1256
65 2084 85 1070
70 1753 90 915
75 1480 - -
 
°C °C
60 3243 80 1704
65 2744 85 1464
70 2332 90 1262
75 1990 - -
 
°C
11900 50 1696
9330 55 1405
7370 60 1170
5870 65 980
4700 70 824
2

°C °C
– 15 33950 30
– 10 25800 35
– 5 19770 40
0 15280 45
Tab. 10 Fühler T1
Technische Daten
 
°C
3790 75 696
3070 80 590
2510 85 503
2055 90 430
31
