Anschlüsse Installationsmodul

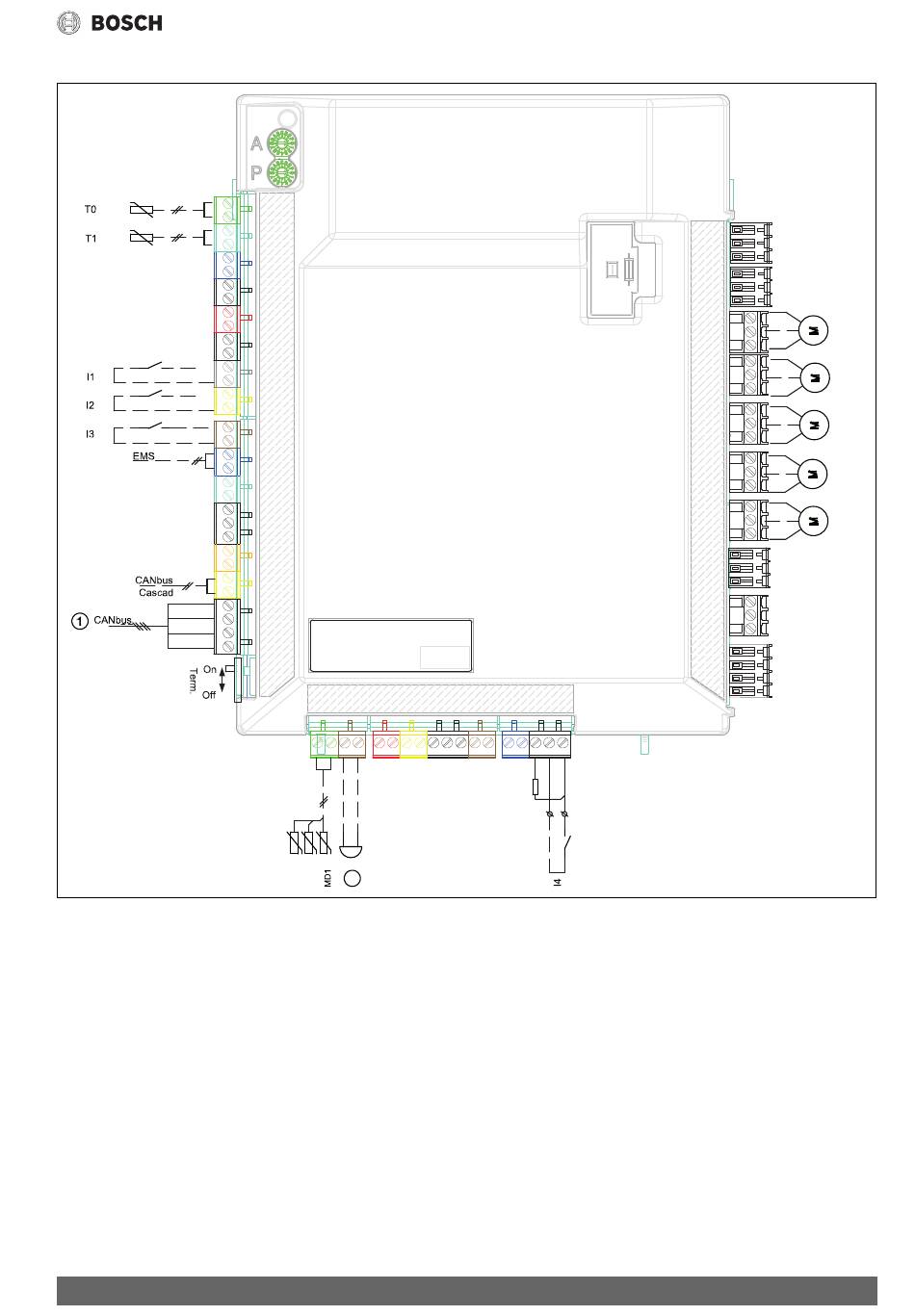

Bild 12 Anschlüsse Installationsmodul
[I1] Externer Eingang 1 (EVU)
[I2] Externer Eingang 2
[I3] Externer Eingang 3
[I4] Externer Eingang 4 (SG)
[MD1]Feuchtefühler (Zubehör für Kühlbetrieb)
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
[PC1] Heizkreispumpe
[VW1]Umschaltventil Heizung/Warmwasser (Zubehör)
[PK2] Relais-Ausgang Kühlsaison, 230 V
[VC0] Umschaltventil Umwälzung, 230-V-Ausgang (Zubehör)
[PW2]Warmwasserzirkulationspumpe (Zubehör,erforderlich bei Kühl-
betrieb)
[1] CAN-BUS zur Wärmepumpe (I/O-Leiterkarte)
[2] Alarmsummer (Zubehör)
