Installation

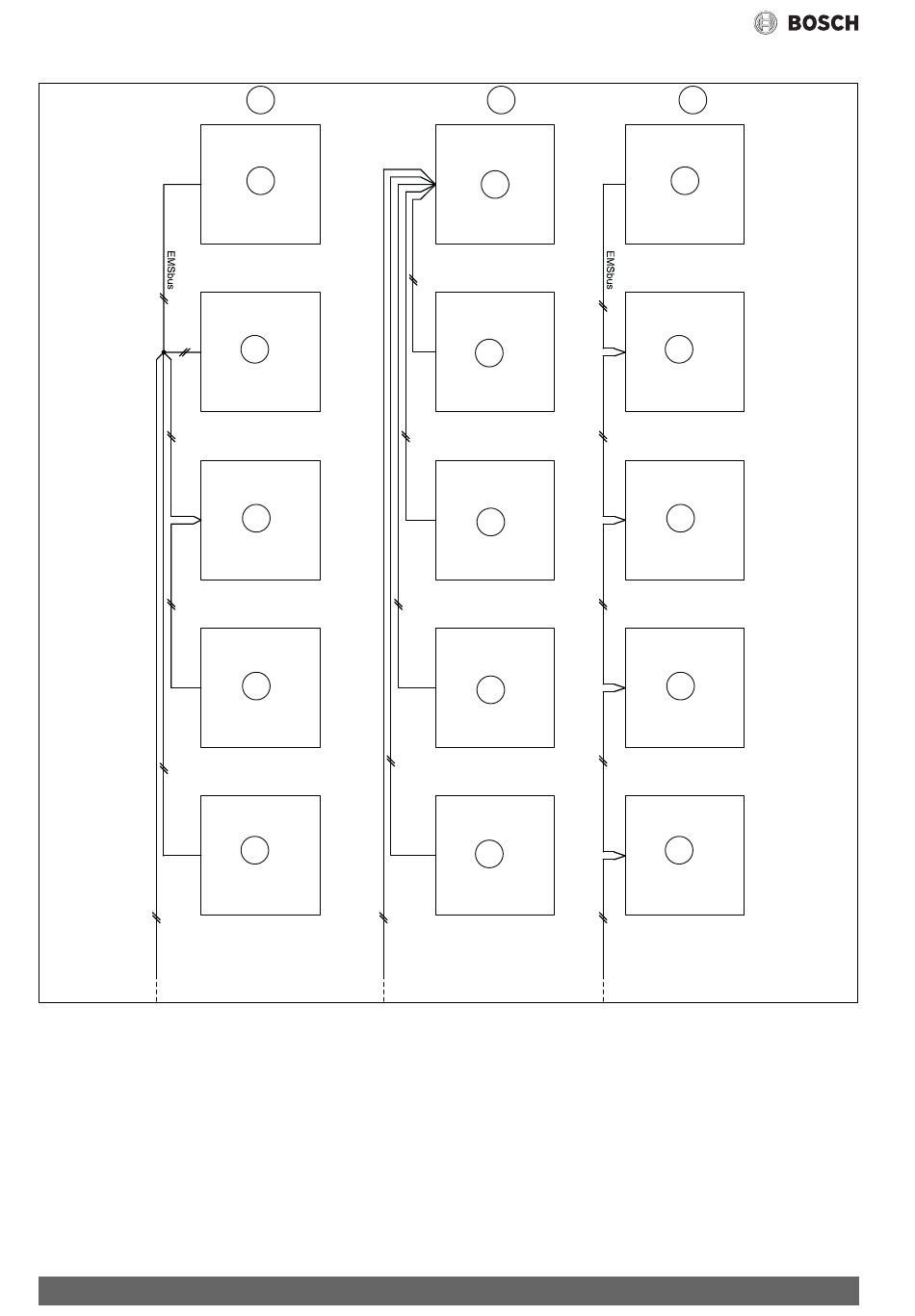

Anschlussalternativen für EMS-Bus
Bild 13 Anschlussalternativen für EMS-Bus
[A] Sternschaltung und Reihenschaltung mit externer Anschlussdose
[B] Sternschaltung
[C] Reihenschaltung
[1] Installationsleiterplatte
[2] Zubehörmodule (Raumregler, Mischermodul, Solarmodul)
