3 Übersicht
3 Übersicht

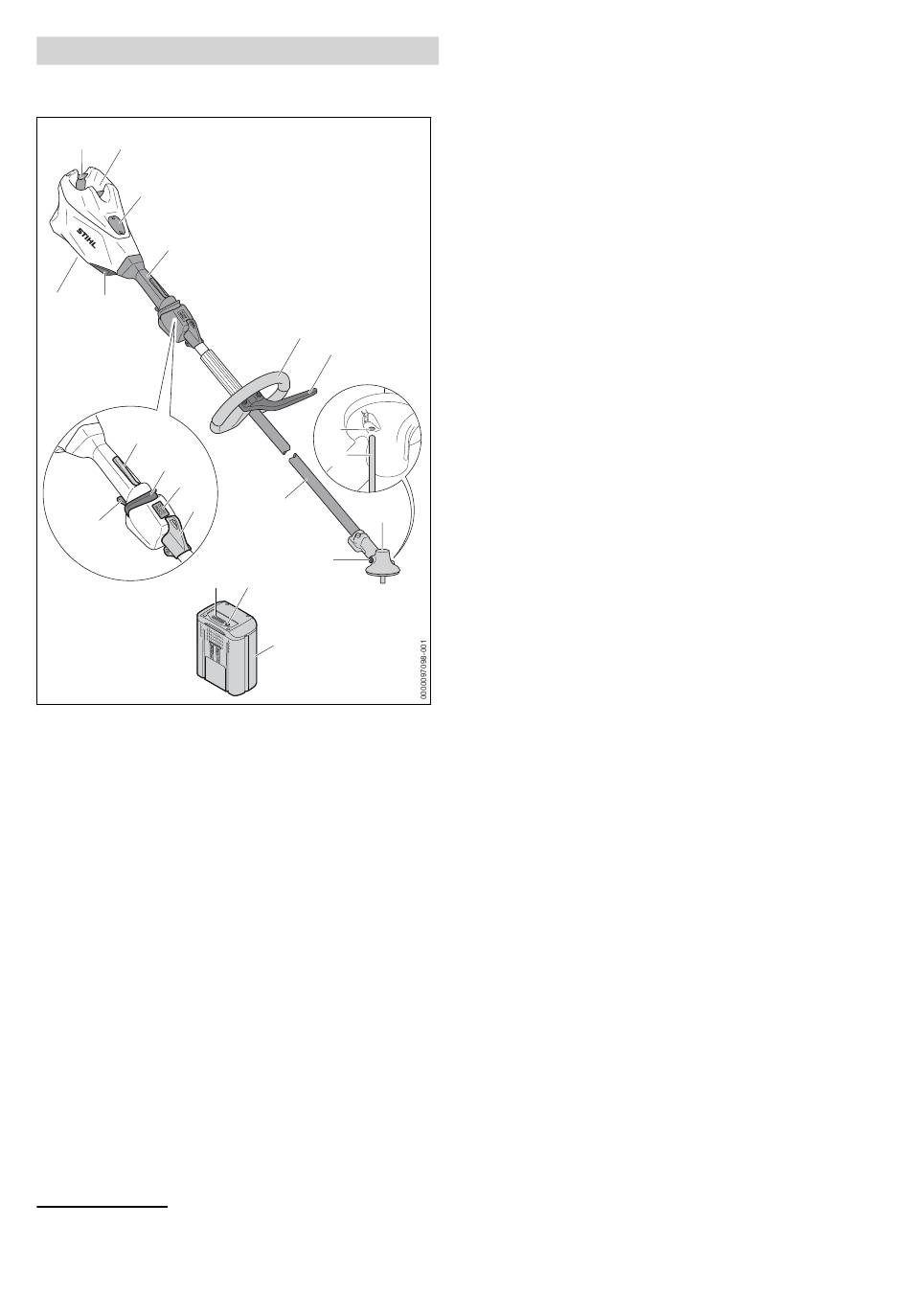

3.1

Motorsense und Akku

1 2
3
5
#
4
7
8
9
10
6
18 19
1 Sperrhebel
Der Sperrhebel hält den Akku im Akku-
Schacht.
2 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
1
3 Abdeckung
Die Abdeckung dient als Platzhalter für einen
Smart Connector 2 A.
4 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
5 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen der Motorsense.
6 Schalthebel
Der Schalthebel schaltet die Motorsense ein
und aus.
1
Die Abdeckung ist Teil des Motorgehäuses. Die Abdeckung nur zum Einbau eines Smart Connector
2 A entfernen und für einen späteren Wiedereinbau sicher aufbewahren. Die Motorsense immer mit
eingebauter Abdeckung oder eingebautem Smart Connector 2 A verwenden.
0458-662-9421-B
11
12
14
15
13
16
17
20
#
7 Schalthebelsperre
Die Schalthebelsperre entsperrt den Schalt‐
hebel.
8 Entsperrschieber
Der Entsperrschieber dient zum Einschalten
der Motorsense und zum Einstellen der Leis‐
tungsstufe.
9 LEDs
Die LEDs zeigen die eingestellte Leistungs‐
stufe an.
10 Tragöse
Die Tragöse dient zum Einhängen des Trag‐
systems.
11 Rundumgriff
Der Rundumgriff dient zum Halten und Füh‐
ren der Motorsense.
12 Schrittbegrenzer
Der Schrittbegrenzer begrenzt den Abstand
zwischen dem Bein des Benutzers und einem
Metall-Schneidwerkzeug.
13 Schaft
Der Schaft verbindet alle Bauteile.
14 Öffnung für den Steckdorn
Die Öffnung für den Steckdorn nimmt den
Steckdorn auf.
15 Steckdorn
Der Steckdorn blockiert beim Anbau eines
Schneidwerkzeugs die Welle.
16 Getriebegehäuse
Das Getriebegehäuse deckt das Getriebe ab.
17 Verschlussschraube
Die Verschlussschraube verschließt die Öff‐
nung für das STIHL Getriebefett.
18 LEDs
Die LEDs zeigen den Ladezustand des Akkus
und Störungen an.
19 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
20 Akku
Der Akku versorgt die Motorsense mit Ener‐
gie.
# Leistungsschild mit Maschinennummer
