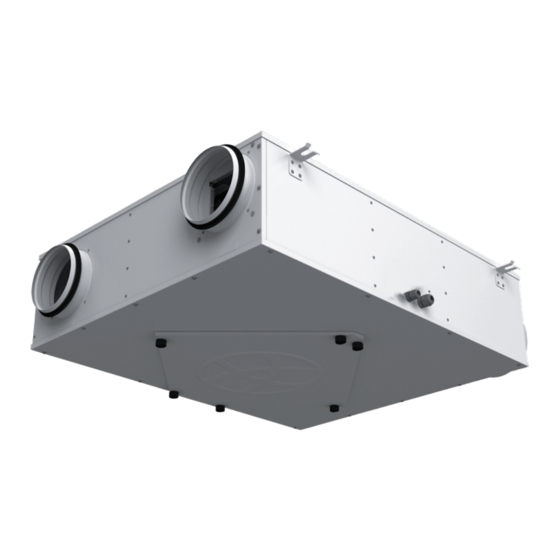

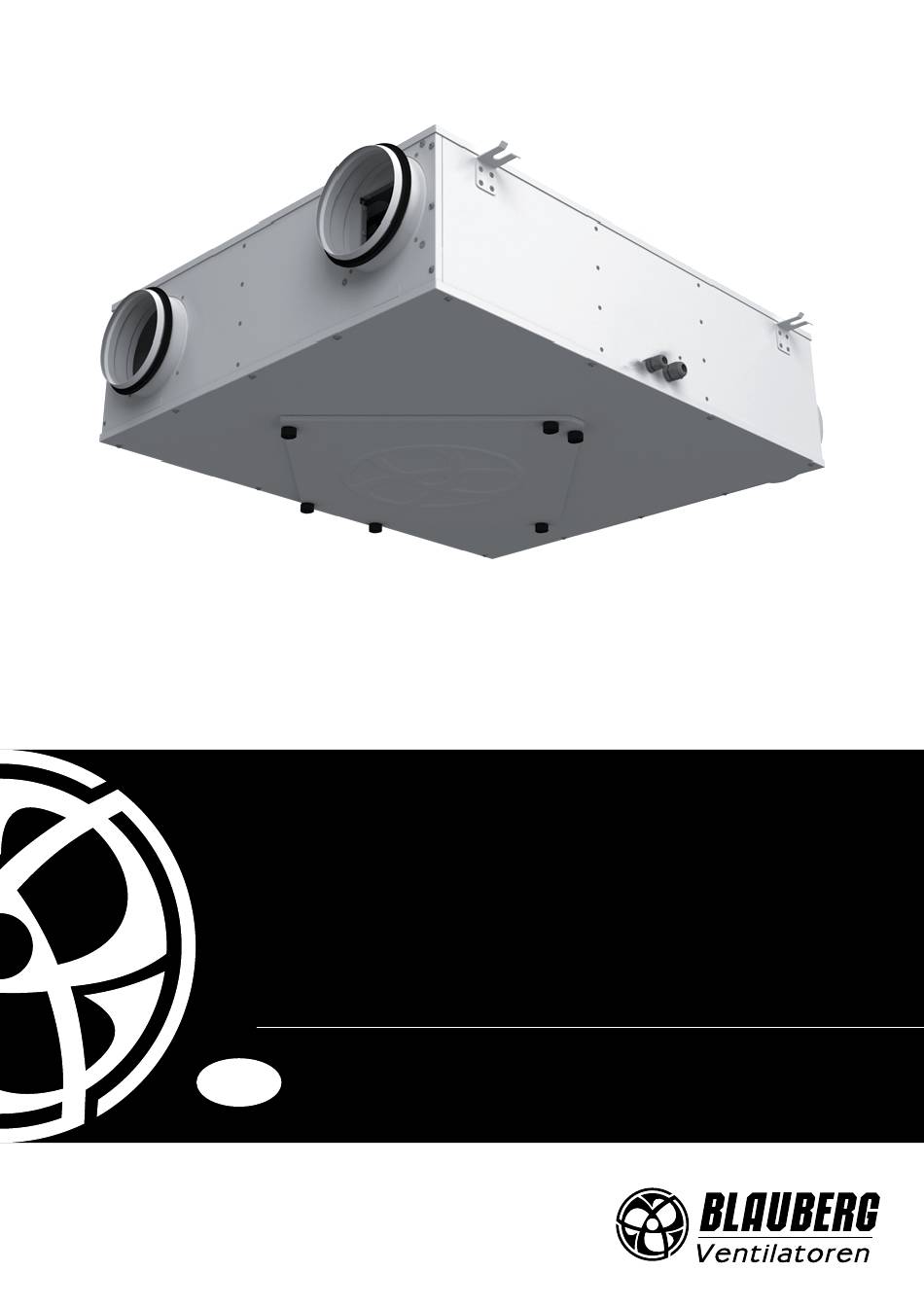

- Seite 1 LÜFTUNGSANLAGE MIT ENERGIERÜCKGEWINNUNG KOMFORT ERV D 100 KOMFORT ERV D 200 KOMFORT ERV D 300 KOMFORT ERV D 450 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
KOMFORT ERV D www.blaubergventilatoren.de INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................8 Montage und Betriebsvorbereitung ..........................10 Netzanschluss ....................................11 Wartungshinweise ..................................12 Störungsbehebung ..................................13 Lagerungs- und Transportvorschriften .......................... -
Seite 3: Sicherheitsvorschriften
KOMFORT ERV D www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. •... - Seite 4 KOMFORT ERV D www.blaubergventilatoren.de • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Vor allen Wartungsarbeiten ist • Das Gerät darf nicht von das Gerät vom Stromnetz zu Kindern betrieben werden.
-
Seite 5: Verwendungszweck
KOMFORT ERV D www.blaubergventilatoren.de VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist das Gerät eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Das Gerät ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 6: Technische Daten
KOMFORT ERV D www.blaubergventilatoren.de TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. - Seite 7 KOMFORT ERV D www.blaubergventilatoren.de Abmessungen, mm Modell Ø D KOMFORT ERV D 100 KOMFORT ERV D 200 KOMFORT ERV D 300 KOMFORT ERV D 450 1157 1024...
-
Seite 8: Bauart Und Funktionsweise
KOMFORT ERV D www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE Linksseitige Ausführung Stromkabel mit einem Netzstecker Bedienfeld Luftdichte Kabeldurchführungen Steuereinheit Zuluftventilator Thermostat für den Frostschutz des Wärmetauschers Abluftventilator Kreuzstromwärmetauscher Abluft lter Zuluft lter Zugangstür für Filter- und Wärmetauscherwartung Die Wartungsblende der Anlage ist mit einer abnehmbaren Zugangstür für Reinigung und Austausch von Filter und Wärmetauscher ausgestattet. - Seite 9 KOMFORT ERV D www.blaubergventilatoren.de Um den Wärmetauscher während der kalten Jahreszeit vor Frost zu schützen, ist die Anlage mit einem Thermostat ausgestattet, der sich im Fortluftkanal nach dem Wärmetauscher befindet. Der Frostschutzbetrieb wird bei einer Fortlufttemperatur von +3 °C aktiviert. Nach Erhöhung der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
-
Seite 10: Montage Und Betriebsvorbereitung
KOMFORT ERV D www.blaubergventilatoren.de MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. Die Anlage ist für eine abgehängte Deckenmontage mit Gewindeschrauben, Schraubenmuttern und schwingungsisolierendem Gummi konzipiert. -
Seite 11: Netzanschluss
KOMFORT ERV D www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. • Das Gerät ist für den Anschluss an ein Einphasenstromnetz mit 230 V/50 Hz in Übereinstimmung mit dem Anschlussschema vorgesehen. -
Seite 12: Wartungshinweise
KOMFORT ERV D www.blaubergventilatoren.de WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. Die Wartungsarbeiten sind 3–4 mal pro Jahr empfohlen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberflächen von Staub sowie Filterersatz oder Filterreinigung. 1. Filterpflege (3–4-mal pro Jahr) Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. -
Seite 13: Störungsbehebung
KOMFORT ERV D www.blaubergventilatoren.de STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Der Ventilator/die Ventilatoren Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den startet/starten nicht. Anschlussfehler. Verschmutzte Filter, Ventilatoren und Reinigen oder ersetzen Sie die Filter, reinigen Sie die Wärmetauscher Ventilatoren und den Wärmetauscher. -
Seite 14: Herstellergarantie
KOMFORT ERV D www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 15: Abnahmeprotokoll
KOMFORT ERV D www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts LÜFTUNGSANLAGE MIT ENERGIERÜCKGEWINNUNG Modell KOMFORT ERV D___________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL... - Seite 16 www.blaubergventilatoren.de B147-1DE-01...
