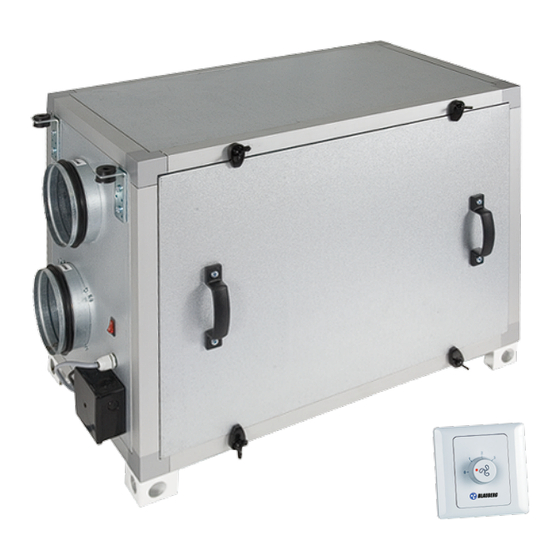

- Seite 1 LÜFTUNGSANLAGE MIT WÄRMERÜCKGEWINNUNG KOMFORT L BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
KOMFORT L www.blaubergventilatoren.de INHALT Einleitung Allgemeine Informationen Sicherheitsvorschriften Lager- und Beförderungsvorschriften Herstellergarantie Aufbau Funktionsweise Lieferumfang Technische Daten Montage Kondensatablauf Anschluss an das Stromnetz Steuerung der Anlage Wartung Fehlerbeseitigung Abnahmebescheinigung Anschlussprotokoll Garantiekarte... -
Seite 3: Einleitung
KOMFORT L www.blaubergventilatoren.de Wir freuen uns, Ihnen unser neues Produkt, die Lüftungsanlage mit Die transportierte Luft darf keinen Staub, explosions- und brennbare Stoffe, Wärmerückgewinnung KOMFORT L vorzustellen. Dämpfe und sonstige Feststoffverunreinigungen sowie klebrige und faserige Stoffe enthalten. Lüftungsanlage nicht einer entzündbaren oder EINLEITUNG... -
Seite 4: Aufbau
KOMFORT L www.blaubergventilatoren.de AUFBAU Die Lüftungsanlage verfügt über ein doppelwandiges Gehäuse aus Ein integriertes Frostschutzsystem schaltet den Zuluftventilator im Falle Alublech und Aluzinkplatten und ist von innen mit 20 mm wärme- und einer Vereisungsgefahr, die vom Temperatursensor gemeldet wird, ab. schalldämmender Isolation aus Mineralwolle ausgekleidet. -
Seite 5: Technische Daten
KOMFORT L www.blaubergventilatoren.de TECHNISCHE DATEN Tabelle 1. Technische Daten KOMFORT KOMFORT KOMFORT KOMFORT KOMFORT KOMFORT Kenndaten L350 L500 L530 L600 L1200 L2200 1~ 230 / 1~ 230 / Versorgungsspannung, V 1~ 230 / 50–60 Hz 50 Hz 50–60 Hz Leistungsaufnahme, kW 0,26 0,39 0,82... -
Seite 6: Montage
KOMFORT L www.blaubergventilatoren.de MONTAGE WARNUNG Sicherheitsmaßnahmen Die Lüftungsanlage auf einer festen und stabilen Struktur montieren! Die Montage erfolgt mit Ankerschrauben. Vor der Montage stellen Sie sicher, dass die Montagekonstruktion eine ausreichende Tragfähigkeit für das Gewicht der Lüftungsanlage hat. Die Installationsarbeiten sind nur nach Trennung von der Stromversorgung und nach Stoppen der rotierenden Teile zugelassen. -
Seite 7: Kondensatablauf
KOMFORT L www.blaubergventilatoren.de KONDENSATABLAUF Ablaufstutzen Siphon Abwassersystem Abb. 6. Kondensatablauf Kondensatablaufstutzen Auffangwanne Tabelle 4. Empfohlene Abmessungen des Siphons Kondensatabführung vorgesehen. Mindestabmessungen, mm Verbinden Sie den Ablaufstutzen, den Siphon (nicht im Lieferumfang Modell enthalten) und das Ablaufsystem mit Ablaufrohren. Verlegen Sie die Rohrleitungen mit einem Mindestneigungswinkel von 3°... -
Seite 8: Anschluss An Das Stromnetz
KOMFORT L www.blaubergventilatoren.de ANSCHLUSS AN DAS STROMNETZ WARNUNG Der Anschluss der Lüftungsanlage an das Stromnetz ist nur von einer Fachkraft und nach dem Lesen der Betriebsanleitung vorzunehmen. Die elektrischen Parameter des Ventilators sind auf dem Typenschild angezeigt. Alle unbefugten Änderungen der Schaltungsanordnung sind nicht gestattet und führen zum Erlöschen der Garantie. -
Seite 9: Steuerung Der Anlage
KOMFORT L www.blaubergventilatoren.de STEUERUNG DER ANLAGE Die Stufeneinstellung der Luftförderung der Anlage erfolgt mit dem Drehzahlschalter. Montieren Sie den Drehzahlschalter an einem Ort, der für die Drehzahlsteuerung bequem zugänglich ist. Der Lieferumfang umfasst den Drehzahlschalter CDP-3/5, der werkseitig an der Klemmleiste in Übereinstimmung mit dem Anschlussschema angeschlossen ist, Abb. -
Seite 10: Fehlerbeseitigung
KOMFORT L www.blaubergventilatoren.de FEHLERBESEITIGUNG Fehler Möglicher Grund Abhilfe Schließen Sie die Lüftungsanlage an das Stromnetz an. Keine Stromversorgung oder Anschlussfehler. Beseitigen Sie den Anschlussfehler. Die Ventilatoren laufen nicht Beseitigen Sie die Motorverklemmung und reinigen Sie die Verklemmter Motor, verschmutzte Flügelradschaufeln. Flügelradschaufeln. -
Seite 11: Anschlussprotokoll
Stromnetz angeschlossen gemäß den Anforderungen dieser Betriebsanleitung von: Unternehmer: Name: Datum Unterschrift GARANTIEKARTE KOMFORT L350 KOMFORT L600 KOMFORT L500 KOMFORT L1200 KOMFORT L530 KOMFORT L2200 VERKAUFT VON VERKAUFSDATUM REPRÄSENTANZ IN EU BLAUBERG Ventilatoren GmbH Aidenbachstr. 52 D-81379 München, Deutschland www.blaubergventilatoren.de... - Seite 12 www.blaubergventilatoren.de B26DE-04...
