3 Übersicht
3 Übersicht

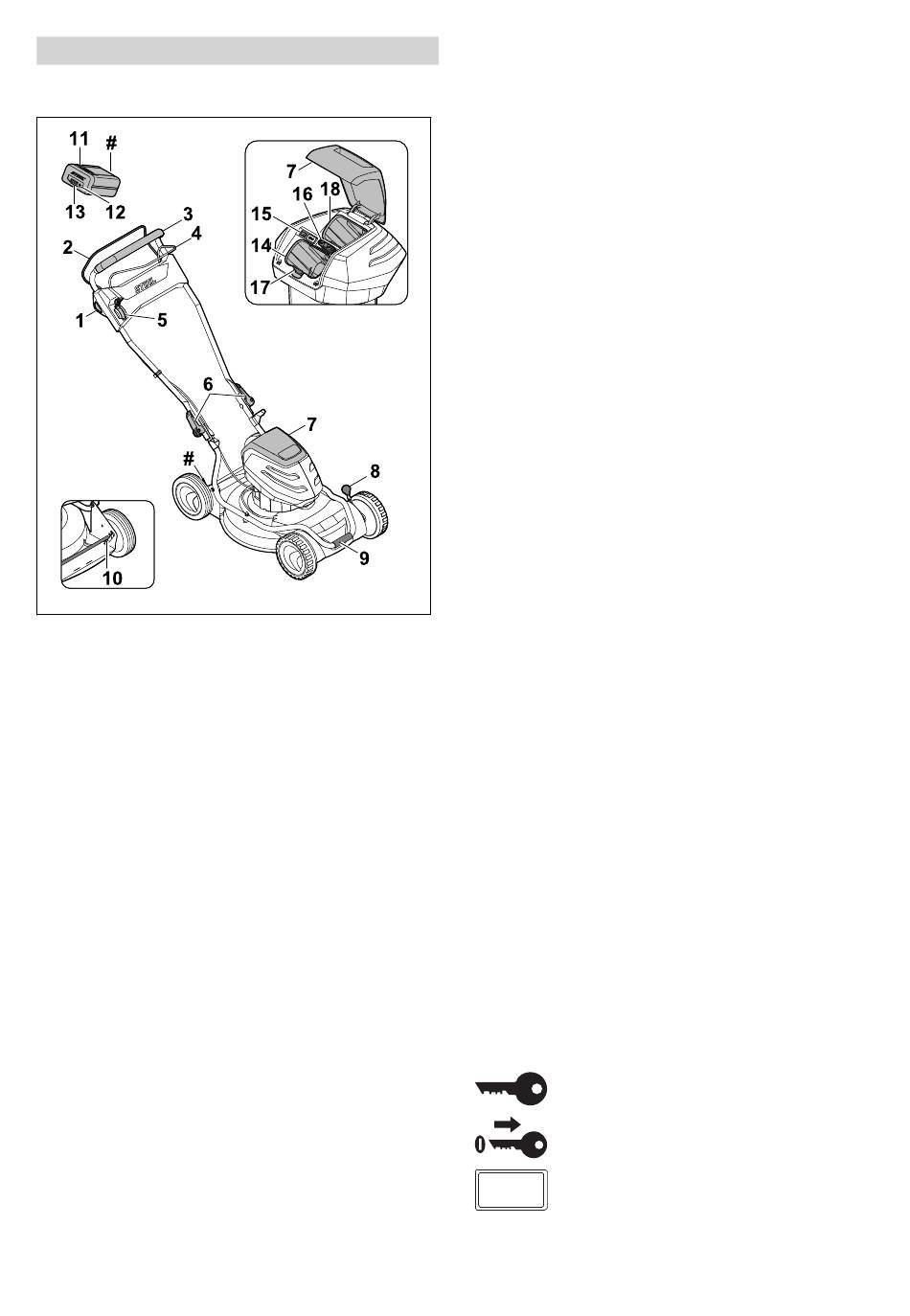

3.1 Rasenmäher und Akku
1 Sperrknopf
Der Sperrknopf schaltet zusammen mit dem
Schaltbügel für Mähbetrieb das Messer ein
und aus.
2 Schaltbügel für Mähbetrieb
Der Schaltbügel für Mähbetrieb schaltet
zusammen mit dem Sperrknopf das Messer
ein und aus.
3 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenmähers.
4 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb schaltet den
Fahrantrieb ein und aus.
5 Hebel
Der Hebel dient zum Einstellen der
Geschwindigkeit des Fahrantriebs.
6 Schnellspanner
Der Schnellspanner klemmt das Lenkerober‐
teil auf dem Lenkerunterteil fest und dient
zum Umklappen des Lenkers.
7 Klappe
Die Klappe deckt den Akku, den ECO-Schal‐
ter und den Sicherungsschlüssel ab und
schützt vor Verschmutzung.
0478-131-9950-B
8 Hebel
Der Hebel dient zum Einstellen der Schnitt‐
höhe der vorderen Räder.
9 Transportgriff
Der Transportgriff dient zum Transportieren
des Rasenmähers.
10 Hinterachse
Die Hinterachse dient zum Einstellen der
Schnitthöhe der hinteren Räder.
11 Akku
Der Akku versorgt den Rasenmäher mit Ener‐
gie.
12 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
13 LEDs
Die LEDs zeigen den Ladezustand des Akkus
und Störungen an.
14 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
15 ECO-Schalter
Der ECO-Schalter schaltet den ECO-Modus
ein und aus.
16 Sicherungsschlüssel
Der Sicherungsschlüssel aktiviert den Rasen‐
mäher.
17 Sperrhebel
Der Sperrhebel hält den Akku im Akku-
Schacht.
RMA 2 RPV:
18 Akku-Schacht
Der Akku-Schacht nimmt einen zweiten Akku
auf.
RMA 2 RV:
18 Transport-Schacht
Der Transport-Schacht nimmt einen Ersatz-
Akku auf.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Rasenmäher und
dem Akku sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Sicherungsschlüssel.
Dieses Symbol kennzeichnet die
Schlüsselaufnahme.
Dieses Symbol kennzeichnet den
ECO ECO
ECO-Schalter.
