Pilz PNOZ X3 Betriebsanleitung

20547-6NL-06
PNOZ X3
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen installiert
und in Betrieb genommen werden, die mit
dieser Betriebsanleitung und den geltenden
Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind. Beachten Sie
die VDE- sowie die örtlichen Vorschriften,
insbesondere hinsichtlich Schutz-
maßnahmen.
• Beim Transport, der Lagerung und im
Betrieb die Bedingungen nach EN 60068-2-
6 einhalten (s. technische Daten).
• Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
• Montieren Sie das Gerät in einen Schalt-
schrank; Staub und Feuchtigkeit können
sonst zu Beeinträchtigungen der Funktio-
nen führen.
• Sorgen Sie an allen Ausgangskontakten bei
kapazitiven und induktiven Lasten für eine
ausreichende Schutzbeschaltung.
• Hinweis für Überspannungskategorie III:
Wenn am Gerät höhere Spannungen als
Kleinspannung (>50 V AC oder
>120 V DC) anliegen, müssen angeschlos-
sene Bedienelemente und Sensoren eine
Bemessungsisolationsspannung von mind.
250 V aufweisen.
Bestimmungsgemäße Verwendung
Das Sicherheitsschaltgerät dient dem
sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises.
Das Sicherheitsschaltgerät erfüllt Forderun-
gen der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in
Anwendungen mit
• Not-Halt-Tastern
• Schutztüren
und als Sicherheitsbauteil nach der Aufzugs-
richtlinie 95/16/EC und EN 81-1.
Gerätebeschreibung
Das Sicherheitsschaltgerät PNOZ X3 ist in
einem P-97-Gehäuse untergebracht. Es ste-
hen verschiedene Gerätevarianten für den
Betrieb mit Wechselspannungen zur
Verfügung. Jede Gerätevariante kann auch mit
24 V Gleichspannung betrieben werden.
Standardausführung: 230 V AC/24 V DC
Merkmale:
• Relaisausgänge: 3 Sicherheitskontakte
(Schließer) und ein Hilfskontakt (Öffner),
zwangsgeführt
• Anschlussmöglichkeit für Not-Halt-Taster,
Schutztürgrenztaster und Starttaster
• Statusanzeige
• Überwachung externer Schütze möglich
• Halbleiterausgang meldet Betriebsbereitschaft
Das Schaltgerät erfüllt folgende Sicherheitsan-
forderungen:
• Schaltung ist redundant mit Selbstüberwa-
chung aufgebaut (EN 954-1 Kategorie 4).
• Sicherheitseinrichtung bleibt auch bei
Ausfall eines Bauteils wirksam.
• Bei jedem Ein-Aus-Zyklus der Maschine
wird automatisch überprüft, ob die Relais
der Sicherheitseinrichtung richtig öffnen und
schließen.
All manuals and user guides at all-guides.com
Safety Regulations
• The unit may only be installed and
operated by personnel who are familiar
with both these instructions and the current
regulations for safety at work and accident
prevention. Follow VDE and local
regulations especially as regards
preventative measures.
• Transport, storage and operating conditions
should all conform to EN 60068-2-6.
• Any guarantee is void following opening of
the housing or unauthorised modifications.
• The unit should be panel mounted,
otherwise dampness or dust could lead to
function impairment.
• Adequate protection must be provided on
all output contacts especially with
capacitive and inductive loads.
• Note for overvoltage category III:
If voltages higher than low voltage
(>50 VAC or >120 VDC) are present on
the unit, connected control elements and
sensors must have a rated insulation
voltage of at least 250 V.
Authorised Applications
The safety relay provides a safety-related
interruption of a safety circuit.
The safety relay meets the requirements of
EN 60947-5-1, EN 60204-1 and VDE 0113-1
and may be used in applications with
• E-STOP pushbuttons
• Safety gates
and as safety component in accordance with
the Lift Directive 95/16/EC and EN 81-1.
Description

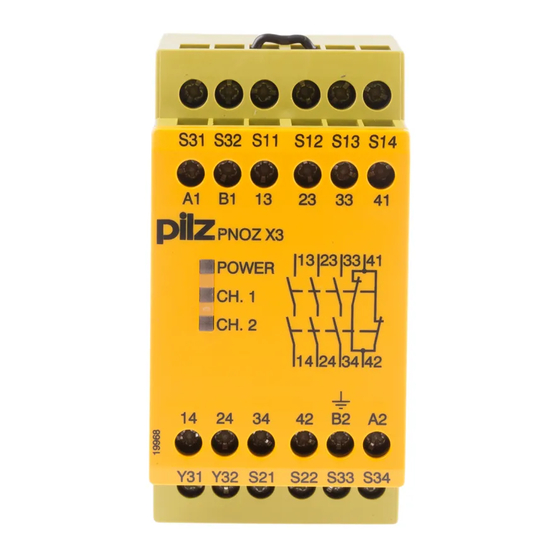

The Safety Relay PNOZ X3 is enclosed in a
45 mm P-97 housing. There are different
variations for AC voltages. Every unit can
also be operated with 24 V DC.
Standard Version: 230 V AC/24 V DC
Features:
• Relay outputs: 3 safety contacts (N/O) and
one auxiliary contact (N/C), positive-
guided.
• Connections for Emergency Stop Button,
Safety Gate Limit Switch and Reset button.
• Status Indicators
• Monitoring of external contactors/relays
possible
• Semi-conductor outputs show ready for
operation
The relay complies with the following safety
requirements:
• The circuit is redundant with built-in self-
monitoring (EN 954-1 Category 4).
• The safety function remains effective in the
case of a component failure.
• The correct opening and closing of the
safety function relays is tested
automatically in each on-off cycle.
- 1 -
Conseils préliminaires
• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE...) notamment
au niveau des risques encourus en cas de
défaillance de l'équipement électrique.
• Respecter les exigences de la norme
EN 60068-2-6 lors du transport, du
stockage et de l'utilisation de l'appareil.
• L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
• L'appareil doit être monté dans une ar-
moire; l'humidité et la poussière pouvant
entraîner des aléas de fonctionnement.
• Vérifiez que le pouvoir de coupure des
contacts de sortie est suffisant en cas de
circuits capacitifs ou inductifs.
• Remarque relative à la catégorie de
surtensions III :
Si l'appareil est alimenté avec des tensions
supérieures à la basse tension (>50 V AC
ou >120 V DC), les éléments de commande
et les capteurs raccordés doivent supporter
une tension d'isolement assignée d'au
moins 250 V.
Domaines d'utilisation
Le bloc logique de sécurité sert à interrompre
en toute sécurité un circuit de sécurité.
Le bloc logique de sécurité satisfait aux
exigences des normes EN 60947-5-1,
EN 60204-1 et VDE 0113-1 et peut être
utilisé dans des applications avec des
• poussoirs d'arrêt d'urgence
• protecteurs mobiles
composant de sécurité d'après les directives
ascenseur 95/16/EC et EN 81-1
Description de l'appareil
Inséré dans un boîtier P-97, le bloc logique
de sécurité PNOZ X3 est disponible en
versions différentes pour les tensions
alternatives. Chaque relais peut également
être alimenté en 24 V DC.
Version standard: 230 V AC/24 V DC
Particularités :
• Sorties disponibles : 3 contacts à
fermeture de sécurité et un contact à
ouverture pour signalisation
• Bornes de raccordement pour poussoirs
AU, détecteurs de position et poussoir de
validation
• LEDs de visualisation
• Auto-contrôle possible des contacteurs
externes
• Sorties statique d'information (relais en
position travail)
Le relais PNOZ X3 répond aux exigences
suivantes :
• conception redondante avec auto-
surveillance (selon EN 954-1cat. 4)
• sécurité garantie même en cas de
défaillance d'un composant
• test cyclique (ouverture/fermeture des
relais internes) à chaque cycle Marche/
Arrêt de la machine
