Levelflex FMP56, FMP57 HART
"Hilfsener- "Zulas-
2)
gie, Aus- sung"
1)
gang"
C: 2-Draht; alle
4-20mA
HART,
4-20mA
1) Merkmal 020 der Produktstruktur
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
menspannung U ≥ 16 V erforderlich.
Integrierter Verpolschutz
Zulässige Restwelligkeit
bei f = 0 ... 100 Hz
Zulässige Restwelligkeit
bei f = 100 ... 10000 Hz
Endress+Hauser

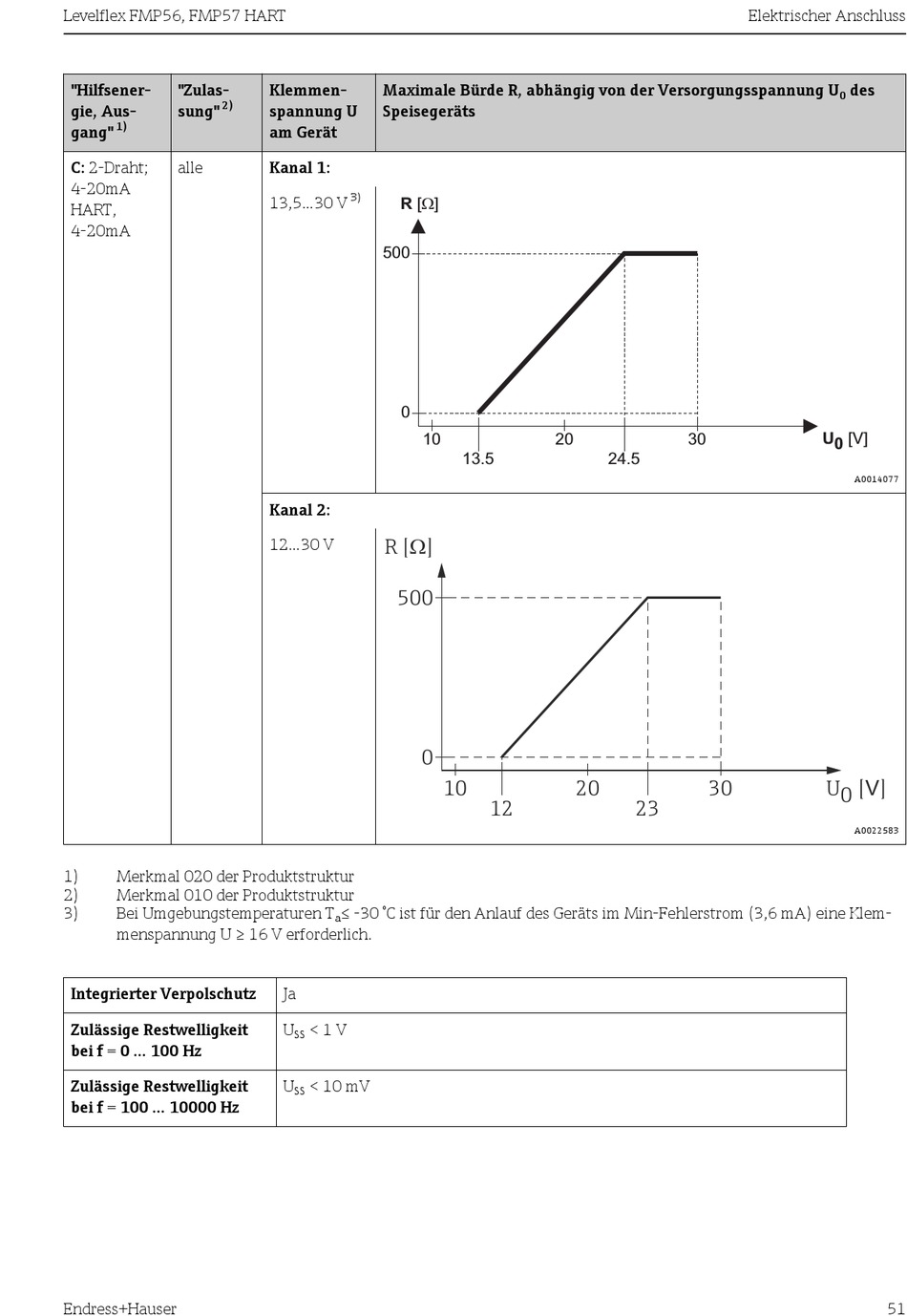

Klemmen- Maximale Bürde R, abhängig von der Versorgungsspannung U
spannung U Speisegeräts
am Gerät
Kanal 1:
3)
13,5...30 V
R [ ] W
500
0
10
Kanal 2:
12...30 V
R [ ]
W
500
0
≤ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klem-
a
Ja
U < 1 V
SS
U < 10 mV
SS
20
13.5 24.5
10 20
12
Elektrischer Anschluss
30
30
23
des
0
U 0 [V]
A0014077
U 0 [ ]
V
A0022583
