Levelflex FMP56, FMP57 HART

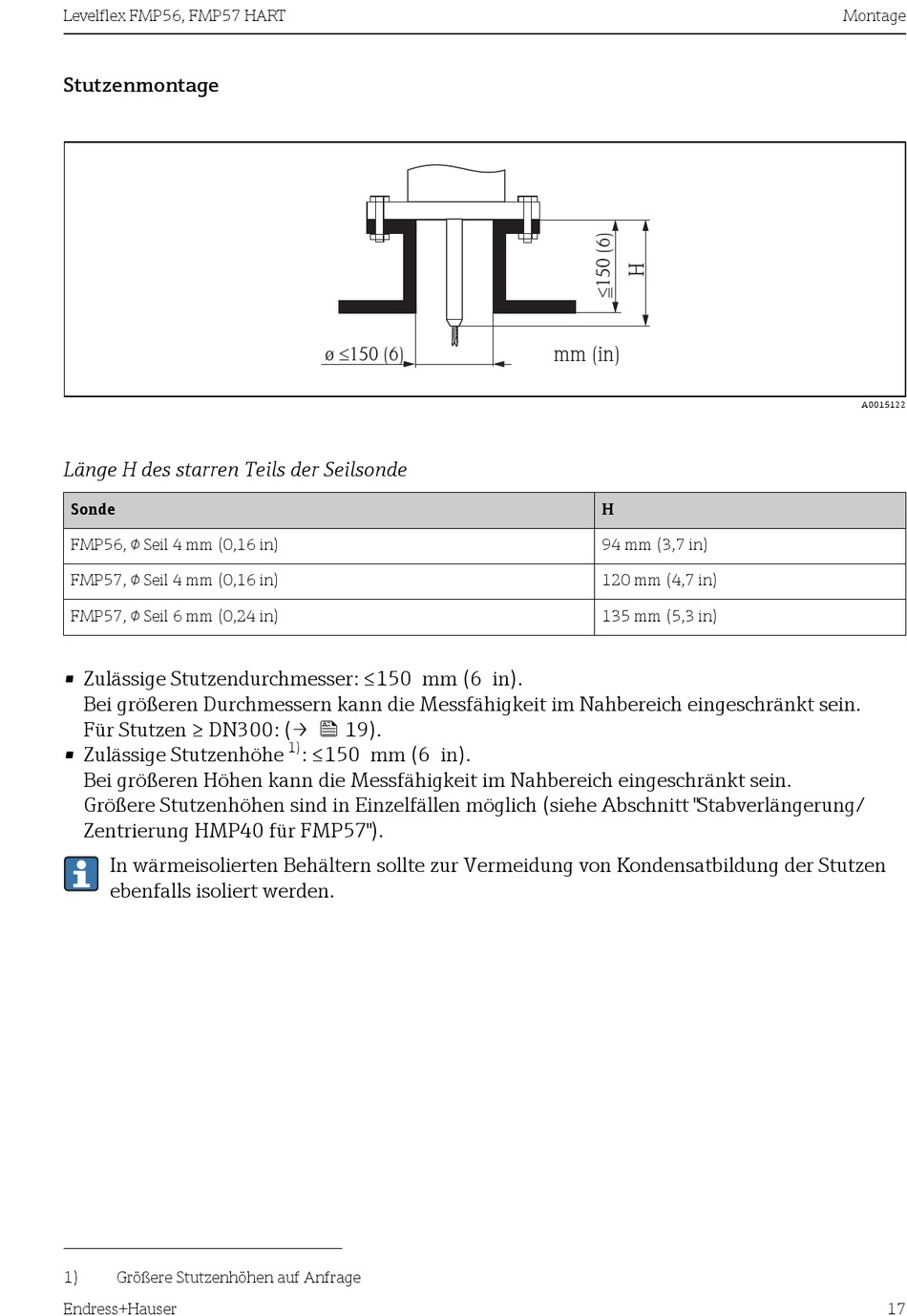

Stutzenmontage
Länge H des starren Teils der Seilsonde
Sonde
FMP56,  Seil 4 mm (0,16 in)
FMP57,  Seil 4 mm (0,16 in)
FMP57,  Seil 6 mm (0,24 in)
• Zulässige Stutzendurchmesser: ≤150 mm (6 in).
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für Stutzen ≥ DN300: (→  19).
• Zulässige Stutzenhöhe
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitt "Stabverlängerung/
Zentrierung HMP40 für FMP57").
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen
ebenfalls isoliert werden.
1) Größere Stutzenhöhen auf Anfrage
Endress+Hauser
ø 150 (6)
£
1)
: ≤150 mm (6 in).
mm (in)
H
94 mm (3,7 in)
120 mm (4,7 in)
135 mm (5,3 in)
Montage
A0015122
