8 mm

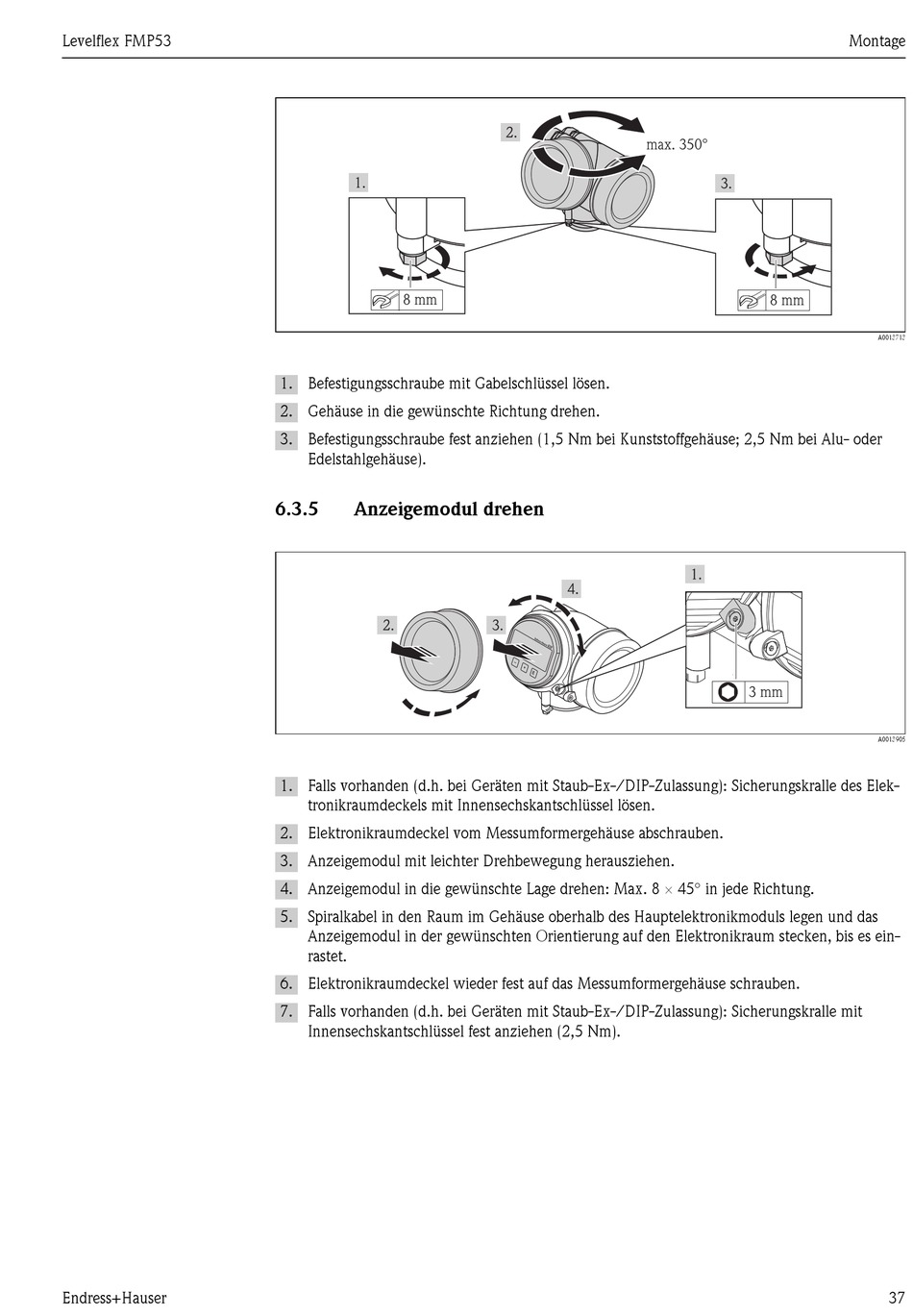

1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder
Edelstahlgehäuse).
6.3.5

Anzeigemodul drehen

1. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle des Elek-
tronikraumdeckels mit Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
5. Spiralkabel in den Raum im Gehäuse oberhalb des Hauptelektronikmoduls legen und das
Anzeigemodul in der gewünschten Orientierung auf den Elektronikraum stecken, bis es ein-
rastet.
6. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
7. Falls vorhanden (d.h. bei Geräten mit Staub-Ex-/DIP-Zulassung): Sicherungskralle mit
Innensechskantschlüssel fest anziehen (2,5 Nm).
max. 350°
8 mm
1
3 mm
Montage
A0013713
A0013905
