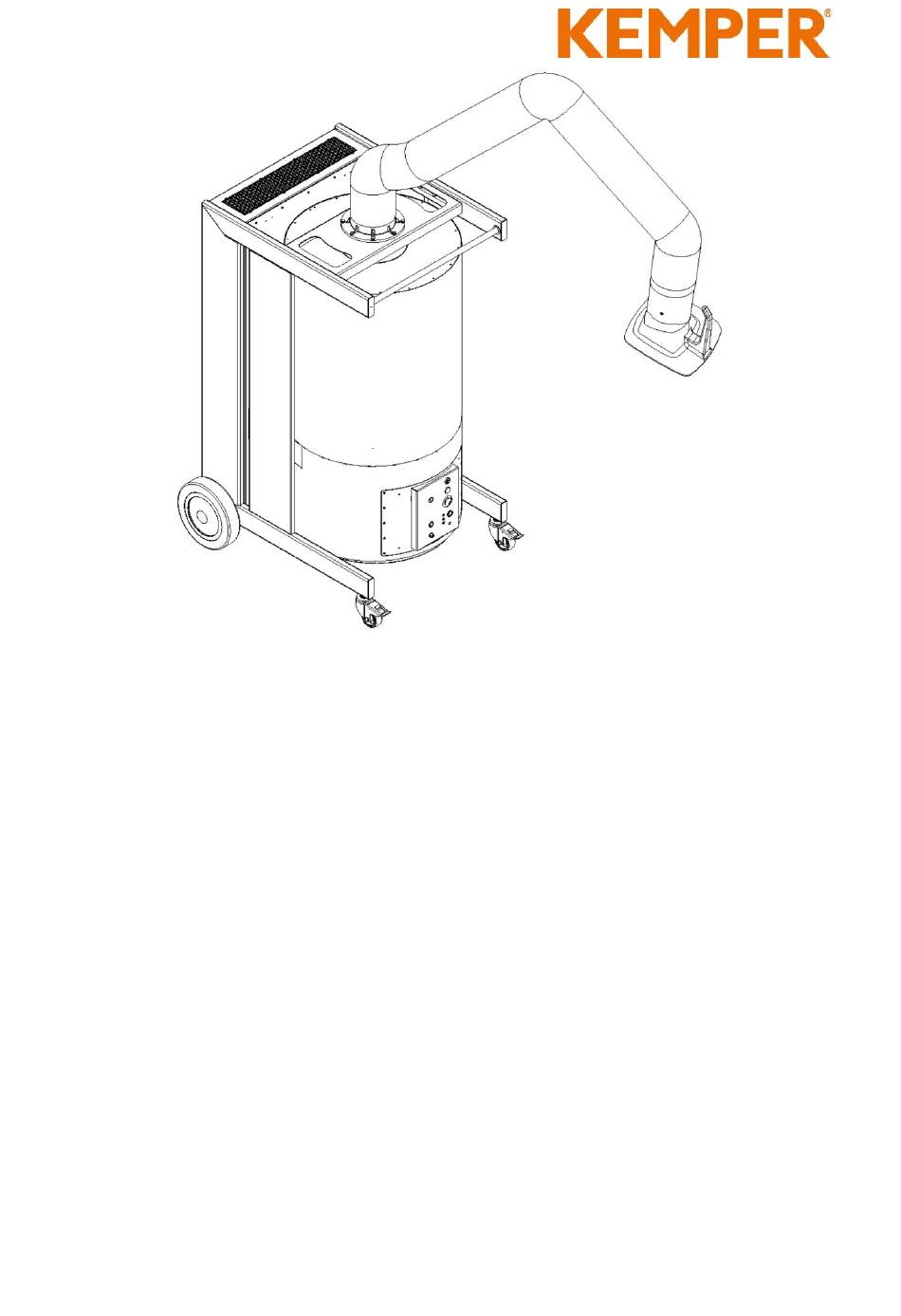

- Seite 1 MaxiFil Clean DE – Betriebsanleitung (Original) EN – Operating Manual FR – Notice d´utilisation NL – Handleiding ES – Instrucciones de servicio PT – Manual de operação IT – Manuale d´uso CS – Návod k použití PL – Instrukcja obsługi РУ...
-
Seite 2: Typenschild Einkleben
Typenschild einkleben... - Seite 3 DE – Betriebsanleitung (Original) ..........- 4 - EN – Operating Manual ..............- 42 - FR – Notice d´utilisation ..............- 79 - NL – Handleiding ................- 119 - ES – Instrucciones de servicio............ - 156 - PT – Manual de operação ............- 195 - IT –...
-
Seite 4: Inhaltsverzeichnis
DE – Betriebsanleitung (Original) Deutsch 1 Allgemeines ..................- 6 - 1.1 Einleitung ......................- 6 - 1.2 Hinweise auf Urheber- und Schutzrechte ..........- 6 - 1.3 Hinweise für den Betreiber ................- 6 - 2 Sicherheit ..................- 8 - 2.1 Allgemeines ....................... - Seite 5 7.2.3 Wechsel Kühlluft-Ansaugfilter ............. - 32 - 7.3 Störungsbeseitigung ................... - 33 - 7.4 Notfallmaßnahmen ..................- 35 - 8 Entsorgung ................... - 36 - 8.1 Kunststoffe ....................... - 36 - 8.2 Metalle ....................... - 36 - 8.3 Filterelemente ....................- 36 - 9 Anhang ..................
-
Seite 6: Allgemeines
1.2 Hinweise auf Urheber- und Schutzrechte Diese Betriebsanleitung ist vertraulich zu behandeln. Sie soll nur befugten Personen zugänglich gemacht werden. Sie darf Dritten nur mit schriftlicher Zustimmung der KEMPER GmbH, im Folgenden Hersteller genannt, überlassen werden. Alle Unterlagen sind im Sinne des Urheberrechtsgesetzes geschützt. Die Weitergabe und Vervielfältigung von Unterlagen, auch auszugsweise,... - Seite 7 Die Betriebsanleitung ist vom Betreiber, um Betriebsanweisungen aufgrund nationaler Vorschriften zu Unfallverhütung und zum Umweltschutz zu ergänzen, einschließlich der Informationen zu Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, zum Beispiel bezüglich Arbeitsorganisation, Arbeitsabläufen und eingesetztem Bedienerpersonal. Neben der Betriebsanleitung und den im Nutzungsland sowie an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Richtlinien für sicherheits- und fachgerechtes Arbeiten zu...
-
Seite 8: Sicherheit
2 Sicherheit 2.1 Allgemeines Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Vorschriften entwickelt und gebaut. Beim Betrieb des Produkts können technische Gefahren für das Bedienpersonal beziehungsweise Beeinträchtigungen des Produkts sowie anderer Sachwerte entstehen, wenn es: •... -
Seite 9: Vom Betreiber Anzubringende Kennzeichnungen/Schilder
• Mit dem Blickfangpunkt werden Auflistungen von Teilen in einer Legende oder für Anweisungen gekennzeichnet, bei denen die Reihenfolge unwichtig ist. 2.3 Vom Betreiber anzubringende Kennzeichnungen/ Schilder Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder am Produkt und in seinem Umfeld herum anzubringen. Solche Kennzeichnungen und Schilder können sich zum Beispiel auf die Vorschrift zum Tragen von persönlicher Schutzausrüstung beziehen. -
Seite 10: Sicherheitshinweise Zur Instandhaltung/Störungsbeseitigung
Keine offenen, langen Haare, lose Kleidung oder Schmuck tragen! Es besteht grundsätzlich die Gefahr irgendwo hängen zu bleiben oder an bewegten Teilen eingezogen oder mitgerissen zu werden! Stellen sich sicherheitsrelevante Änderungen am Produkt ein, den Arbeitsvorgang sofort stillsetzen, sichern und den Vorgang der zuständigen Stelle/Person melden! Arbeiten am Produkt dürfen nur von zuverlässigem, geschultem Bedienpersonal durchgeführt werden. - Seite 11 Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Staubpartikeln zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein Gebläseatemschutzsystem! Die Freisetzung von gefährlichen Staubpartikeln ist bei Reparatur- und Wartungsarbeiten zu vermeiden, damit keine nicht mit der Aufgabe beauftragten Personen geschädigt werden.
- Seite 12 WARNUNG Elektrischer Schlag beim Anschluss einer ungeeigneten Stromversorgung! Durch den Anschluss einer ungeeigneten Stromversorgung können berührbare Teile unter gefährlicher Spannung stehen. Der Kontakt mit gefährlicher Spannung kann zu schweren Verletzungen oder Tod führen. Elektrischen Anschlussdaten siehe Typenschild des Produkts VORSICHT Gesundheitsgefährdung durch Lärm! Das Produkt kann Lärm produzieren, genaue Angaben sind den technischen Daten zu entnehmen.
-
Seite 13: Produktangaben
3 Produktangaben 3.1 Funktionsbeschreibung Das Produkt ist ein kompaktes Schweißrauchfiltergerät mit dessen Hilfe die beim Schweißen entstehenden Schweißrauche nahe der Entstehungsstelle abgesaugt und mit einem Abscheidegrad von mehr als 99% abgeschieden werden. Das Produkt ist mit einem flexiblen Absaugarm ausgerüstet, dessen Absaughaube leicht beweglich ist und jede Position freitragend beibehält. -
Seite 14: Unterscheidungsmerkmal - W3/Ifa-Geprüft
Pos. Bezeichnung Pos. Bezeichnung Absaughaube Lenkrolle mit Bremse Absaugarm/ Tragegestell Luftauslassgitter Griffstange Kabelhalterung Filterelement Staubsammelkartusche Bedienelement Netz -Anschlusskabel Hinterrad Druckluftanschluss Tab. 1: Positionen am Produkt 3.2 Unterscheidungsmerkmal - W3/IFA-geprüft Das Produkt wird in zwei Versionen gefertigt: • Ausführung - nicht IFA-geprüft •... -
Seite 15: Bestimmungsgemäße Verwendung
3.3 Bestimmungsgemäße Verwendung Das Produkt ist dazu konzipiert die Schweißrauche, die beim E-Schweißen entstehen, an der Entstehungsstelle abzusaugen und auszufiltern. Grundsätzlich ist das Produkt bei allen Arbeitsverfahren einsetzbar, bei denen Schweißrauche freigesetzt werden. Es ist jedoch darauf zu achten, dass kein „Funkenregen“ zum Beispiel von einem Schleifprozess in das Produkt eingesogen wird. -
Seite 16: Allgemeine Anforderungen Nach Din En Iso 21904
HINWEIS Die Angaben im Kapitel „Technische Daten“ beachten und diese unbedingt einhalten. Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Hinweise • zur Sicherheit, • zur Bedienung und Steuerung, • zur Instandhaltung und Wartung, die in dieser Betriebsanleitung beschrieben werden. Eine andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. -
Seite 17: Vernünftigerweise Vorhersehbare Fehlanwendung
3.5 Vernünftigerweise vorhersehbare Fehlanwendung Mit dem Produkt sind bei Einhaltung der bestimmungsgemäßen Verwendung keine vernünftigerweise vorhersehbaren Fehlanwendungen möglich, die zu gefährlichen Situationen mit Personenschäden führen könnten. Der Betrieb des Produkts in Industriebereichen, in denen Anforderungen zum Explosionsschutz zu erfüllen sind, ist nicht erlaubt. Weiterhin ist der Betrieb untersagt für: 1. -
Seite 18: Restrisiko
Solche Kennzeichnungen und Schilder könnten sich zum Beispiel auf die Vorschrift zum Tragen von persönlicher Schutzausrüstung beziehen. In dem zu verwendeten Land können beim Hersteller zusätzlich erforderliche Sicherheitshinweise und Piktogramme nach gültigem Recht zur Verfügung gestellt werden. 3.7 Restrisiko Auch bei der Beachtung aller Sicherheitsbestimmungen verbleibt beim Betrieb des Produkts ein in der Folge beschriebenes Restrisiko. -
Seite 19: Transport Und Lagerung
4 Transport und Lagerung 4.1 Transport GEFAHR Lebensgefährliche Quetschungen beim Verladen und Transport des Produkts möglich! Durch unsachgemäßes Heben und Transportieren kann die gegebenenfalls vorhandene Palette mit dem Produkt kippen und herabstürzen! • Niemals unter schwebenden Lasten aufhalten! • Die zulässigen Traglasten der Transport und Hebehilfen beachten! •... -
Seite 20: Montage
5 Montage HINWEIS Der Betreiber des Produkts darf mit der selbstständigen Montage des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind. Für die Montage des Produkts werden zwei Mitarbeiter benötigt. Es ist darauf zu achten, dass die Schweißstromrückleitung zwischen Werkstück und Schweißmaschine einen geringen Widerstand aufweist und Verbindungen zwischen Werkstück und Produkt vermieden werden, damit gegebenenfalls der Schweißstrom nicht über den... - Seite 21 Abb. 3: Montage Pos. Bezeichnung Pos. Bezeichnung Produkt Hinterrad (2 x) Absaugarm Lenkrolle mit Bremse (2 x) Tab. 3: Positionen am Produkt 2. Anbauprodukte nach beiliegenden Anleitungen an das Produkt (Pos. 1) schrauben. 1502827-03 - 21 -...
-
Seite 22: Benutzung
6 Benutzung Jede Person, die sich mit Verwendung, Wartung und Reparatur des Produkts befasst, muss diese Betriebsanleitung sowie die Anleitungen etwaiger Anbau- und Zubehörprodukte, gründlich gelesen und verstanden haben. 6.1 Qualifikation des Bedienpersonals Der Betreiber des Produkts darf mit der selbstständigen Anwendung des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind. - Seite 23 Pos. Bezeichnung Hinweis Gerätetaster (I/0) mit Betriebsleuchte Hinweis- Signalleuchte Regler für die Nachlaufzeit im Start-Stopp-Betrieb Wartungsbuchse (nur für Servicemitarbeiter) Signalhupe Druckmessöffnung (nur für Servicemitarbeiter) Druckschalter, Abreinigung (nur für Servicemitarbeiter) Druckschalter, Mindestvolumenstrom (nur für Servicemitarbeiter) Anschlussbuchse für Start-Stopp-Sensor Tab. 4: Bedienelemente •...
- Seite 24 • Signalleuchte blinkt 4 x kurz hintereinander in regelmäßigen Abständen: Fehlende beziehungsweise keine ausreichende Druckluftversorgung. Das Produkt mit dem bauseitigen Druckluftnetz verbinden. Erforderliche Druckluft 5-6 bar, sauber, trocken und ölfrei. • Signalleuchte blinkt 5 x kurz hintereinander in regelmäßigen Abständen: Staubsammelkartusche fehlt oder ist mit Staubpartikel gefüllt.
-
Seite 25: Positionierung Der Absaughaube
• Druck-Mess-Öffnung (Pos.6) Anschlussmöglichkeit für Hersteller-Service. Über diese Schnittstelle kann der Service Druckmessungen durchführen. • Druckschalter (Pos.7 und 8) Nur durch den Service zu anzuwenden. • Anschlussbuchse für Start-Stopp-Sensor (Pos. 9) Hier kann optional ein Start-Stopp-Sensor angeschlossen werden. Durch dessen Einsatz wird erreicht, dass die Absauganlage nur während der reinen Schweißzeit (Lichtbogenzeit) sowie der eingestellten Nachlaufzeit in Betrieb ist. -
Seite 26: Inbetriebnahme
• Positionieren Sie den Absaugarm so, dass sich die Absaughaube ca. 25 cm schräg oberhalb der Schweißstelle befindet. • Die Absaughaube muss so positioniert werden, dass sie unter Beachtung der thermisch bedingten Schweißrauchbewegung und der Saugreichweite des Schweißrauches sicher erfasst. •... -
Seite 27: Instandhaltung
7 Instandhaltung Die in diesem Kapitel beschriebenen Anweisungen sind als Mindestanforderungen zu verstehen. Je nach Betriebsbedingungen können weitere Anweisungen erforderlich werden, um das Produkt in einem optimalen Zustand zu halten. Die in diesem Kapitel beschriebenen Wartungs- und Instandsetzungsarbeiten dürfen nur von speziell geschultem Instandsetzungspersonal des Betreibers durchgeführt werden. -
Seite 28: Wartung
7.2 Wartung Eine sichere Funktion des Produkts wird durch eine regelmäßige Kontrolle und Wartung, die mindestens einmal jährlich erfolgen sollte, positiv beeinflusst. Außer dass die bei Bedarf notwendigen Filterwechsel durchgeführt werden müssen, arbeitet das Produkt wartungsfrei. Die unter Kapitel „Sicherheit“ aufgeführten Warnhinweise zur Instandhaltung und Störungsbeseitigung beachten. - Seite 29 WARNUNG Eine Reinigung der Filtereinsätze ist nicht zulässig. Hierdurch kommt es unweigerlich zu einer Beschädigung des Filterelements, wodurch die Funktion des Filters nicht mehr gegeben ist und Gefahrstoffe in die Atemluft gelangen. Bei den im Folgenden beschriebenen Arbeiten besonders auf die Dichtung des Hauptfilters achten.
-
Seite 30: Wechsel Der Staubsammelkartusche
7.2.2 Wechsel der Staubsammelkartusche Der Füllstand in der Staubsammelkartusche wird kontinuierlich überwacht und bei Überschreiten einer festgelegten Füllhöhe wird dieses durch 5- maliges Blinken der Signalleuchte angezeigt, wobei sich gleichzeitig auch das Produkt abschaltet. WARNUNG Das Entleeren der Staubsammelkartuschen ist nicht zulässig. Hierdurch kommt es unweigerlich zu einer Kontamination der Umgebung durch aufgewirbelte Staubpartikel. - Seite 31 3. Unbeabsichtigtes Wiedereinschalten durch Ziehen des Netzsteckers verhindern. 4. Die Staubsammelkartusche (Pos. 2) etwa 5 cm von der Magnethalterung (Pos. 3) anheben. 5. Nun die Staubsammelkartusche (Pos. 2) schräg nach unten herausnehmen. Abb. 7: Staubsammelkartusche verschließen 6. Die Staubsammelkartusche (Pos. 2) mit dem Verschlussstopfen (Pos. 1) verschließen und nach gültigen Vorschriften entsorgen.
-
Seite 32: Wechsel Kühlluft-Ansaugfilter
Abb. 8: Staubsammelkartusche einsetzen 7. Aus der neuen Staubsammelkartusche (Pos. 2) den Verschlussstopfen (Pos.1) entnehmen und in die vorgesehen Halterung des Produkts einstecken. 8. Nun die neue Staubsammelkartusche (Pos. 2) in umgekehrter Reihenfolge in die Halterung des Produkts einsetzen. Dabei sollte die Staubsammelkartusche (Pos.2) beim Aufstecken auf den Einfüllstand etwas gedreht werden, damit die Dichtung gleichmäßig an dem Einfüllstutzen abdichtet. -
Seite 33: Störungsbeseitigung
Abb. 9: Kühlluft-Ansaugfilterwechsel Pos. Bezeichnung Pos. Bezeichnung Filterhalterung Filtereinsatz Tab. 6: Kühlluft-Ansaugfilterwechsel 1. Neuen Filtereinsatz (Pos. 5) und ein Entsorgungsbeutel bereitstellen. 2. Das Produkt am Geräteschalter ausschalten. 3. Unbeabsichtigtes Wiedereinschalten durch Ziehen des Netzsteckers verhindern. 4. Den Filtereinsatz (Pos. 5) ohne Staubpartikel aufzuwirbeln aus der Filterhalterung (Pos.4) ziehen. - Seite 34 Grüner Leuchtring Keine Stromversorgung Stromversorgung durch um den Ein/ Aus- vorhanden Elektrofachkraft prüfen Taster leuchtet lassen nicht. Produkt startet Keine Stromversorgung Stromversorgung durch nicht vorhanden Elektrofachkraft prüfen lassen Gelbe Produkt- Wartung ist Hersteller- Signalleuchte fällig Servicekontaktieren blinkt in regelmäßigen Abstand Gelbe Motorschutz hat Produkt abkühlen lassen,...
-
Seite 35: Notfallmaßnahmen
Tab. 7: Störungsbeseitigung HINWEIS Kann die Störung kundenseitig nicht behoben werden, ist der Hersteller- Service zu kontaktieren. 7.4 Notfallmaßnahmen Im Brandfall des Produkts beziehungsweise seiner gegebenenfalls vorhandenen Erfassungselemente sind folgende Schritte einzuleiten: 1. Das Produkt möglichst durch Ziehen des Netzsteckers von der Stromversorgung trennen. -
Seite 36: Entsorgung
8 Entsorgung WARNUNG Hautkontakt mit Schweißrauch etc. kann bei empfindlichen Personen zu Hautreizungen führen! Demontagearbeiten am Produkt dürfen nur von geschultem und autorisiertem Fachpersonal unter Beachtung der Sicherheitshinweise und der geltenden Unfallverhütungsvorschriften durchgeführt werden! Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Staubpartikeln zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein... -
Seite 37: Anhang
9 Anhang 9.1 EG-Konformitätserklärung Bezeichnung: Schweißrauchfiltergerät Baureihe: MaxiFil Clean Typ: 67150 (gegebenenfalls abweichende Artikel-Nummern bei anderer Produkt -Variante) Maschinen-ID: Siehe Typenschild im vorderen Bereich dieser Betriebsanleitung Das Produkt ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den EG-Richtlinien 2006/42/EG – Maschinenrichtlinie... -
Seite 38: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: MaxiFil Clean Type: 67150 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual... -
Seite 39: Technische Daten
9.3 Technische Daten Benennung Filter 67150 Filterstufen Filterverfahren Abreinigungsfilter Abreinigungsverfahren Rotationsdüse Filterfläche [m²] Anzahl der Filterelemente Filterfläche gesamt [m²] Filtertyp Filterpatrone Filtermaterial ePTFE-Membran Abscheidegrad [≥ %] 99,9 Schweißrauchklasse IFA Prüfnorm DIN EN ISO 21904-1+2 Filterklasse/ Staubklasse Grunddaten Absaugleistung [m³/h] 1.100 Unterdruck [Pa] 3.200 Motorleistung [kW]... - Seite 40 9.4 Maßblatt Abb. 10: Maßblatt Symbol Abmessungen Symbol Abmessungen 1.350 mm 798 mm 810 mm 150 mm 940 mm 360 mm 665 mm 295 mm Tab. 9: Maßtabelle 1502827-03 - 40 -...
-
Seite 41: Ersatzteile Und Zubehör
9.5 Ersatzteile und Zubehör Lfd. Nr. Bezeichnung Art.-Nr. Absaughaube 7910300 Absaughaube mit LED-Lampen und 79103040 Schalter Schlauch für Absaugarm 2 m Ø 150 mm 1140348 Schlauch für Absaugarm 3 m Ø 150 mm 1140349 Schlauch für Absaugarm 4 m Ø 150 mm 1140350 Staubsammelkartusche, 4-er Set 1190688... - Seite 465 Deutschland (HQ) Ceská Republika España KEMPER GmbH KEMPER IBÉRICA, S.L. KEMPER spol. s r.o. Von-Siemens-Str. 20 Pyšelská 393 Avda Diagonal, 421 3º D-48691 Vreden CZ-257 21 Porící nad Sázavou E-08008 Barcelona Tel. +49 2564 68-0 Tel. +420 317 798-000 Tel. +34 902 109-454...
