Proline Promag E 100 PROFINET
Endress+Hauser
5

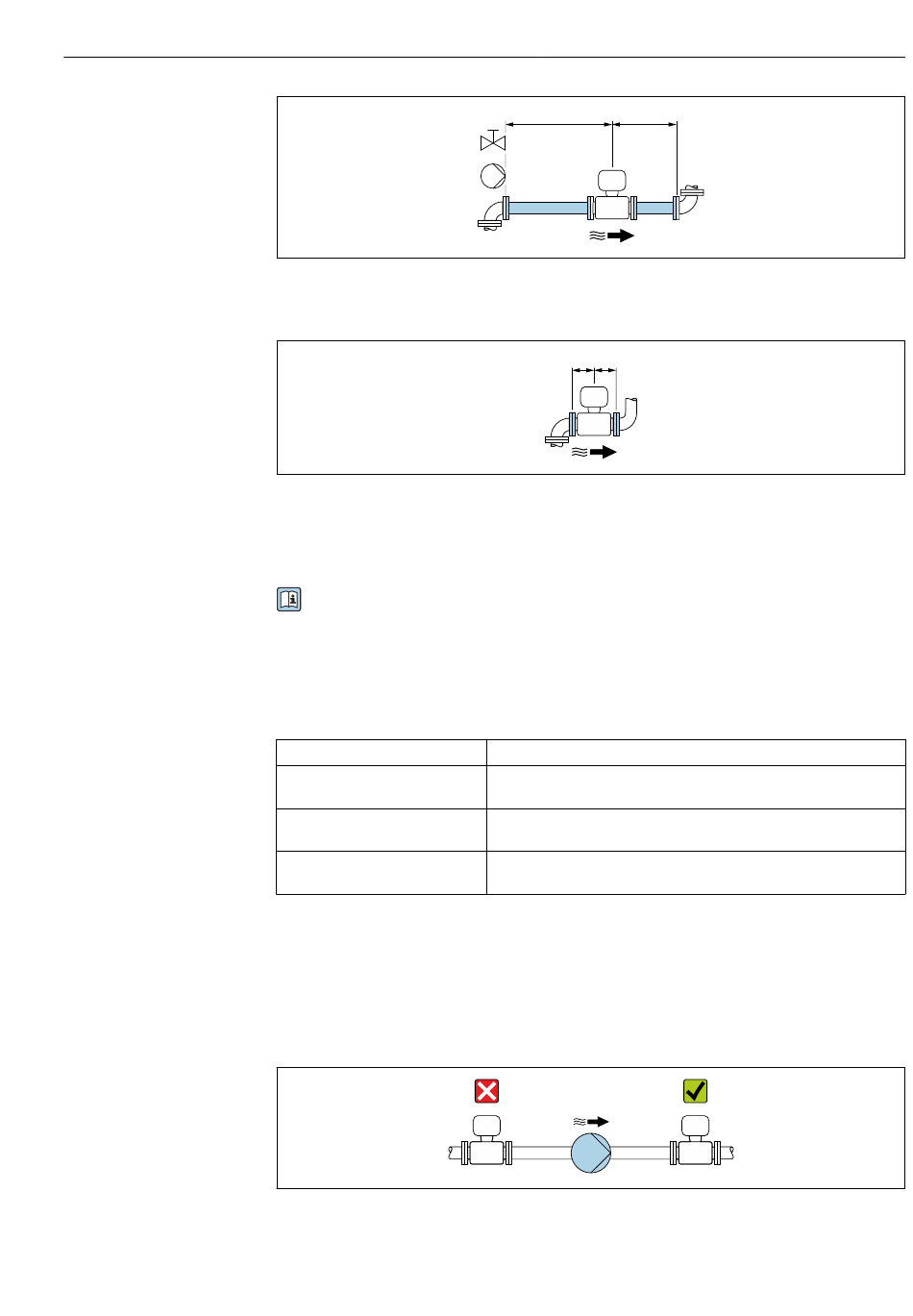

Bestellmerkmal "Bauart", Option A "Einbaulänge kurz, ISO/DVGW bis DN400, DN450-2000 1:1" und
Bestellmerkmal "Bauart", Option B "Einbaulänge lang, ISO/DVGW bis DN400, DN450-2000 1:1.3"
6
Bestellmerkmal "Bauart", Option C "Einbaulänge kurz ISO/DVGW bis DN300, ohne Ein-/Auslaufstrecken,
Messrohr eingeschnürt"
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
Bei Betrieb im Freien:
• Messgerät an einer schattigen Stelle montieren.
• Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
• Starke Bewitterung vermeiden.
Systemdruck
≥ 5 × DN
≥ 2 × DN
≥ 0 × DN
–40 ... +60 °C (–40 ... +140 °F)
–20 ... +60 °C (–4 ... +140 °F), außerhalb des Temperaturbereichs kann
die Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
Werkstoff Prozessanschluss, Kohlenstoffstahl:
–10 ... +60 °C (+14 ... +140 °F)
Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten .
Montage
A0028997
A0032859
A0028777
21
