Proline Promag E 100 PROFINET
Endress+Hauser
Gerätenamen über Automatisierungssystem einstellen
Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die
DIP-Schalter 1...8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
Über das Automatisierungssystem kann der komplette Gerätename (Name of station)
individuell angepasst werden.
• Die in der Werkseinstellung als Teil des Gerätenamens verwendete Seriennummer
wird nicht gespeichert. Ein Rücksetzen des Gerätenamens auf die Werkseinstellung,
mit Seriennummer, ist nicht möglich. Anstatt der Seriennummer wird der Wert 0
verwendet.
• Bei Vergabe des Gerätenamens über das Automatisierungssystem: Gerätenamen in
Kleinbuchstaben vergeben.
7.5

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.

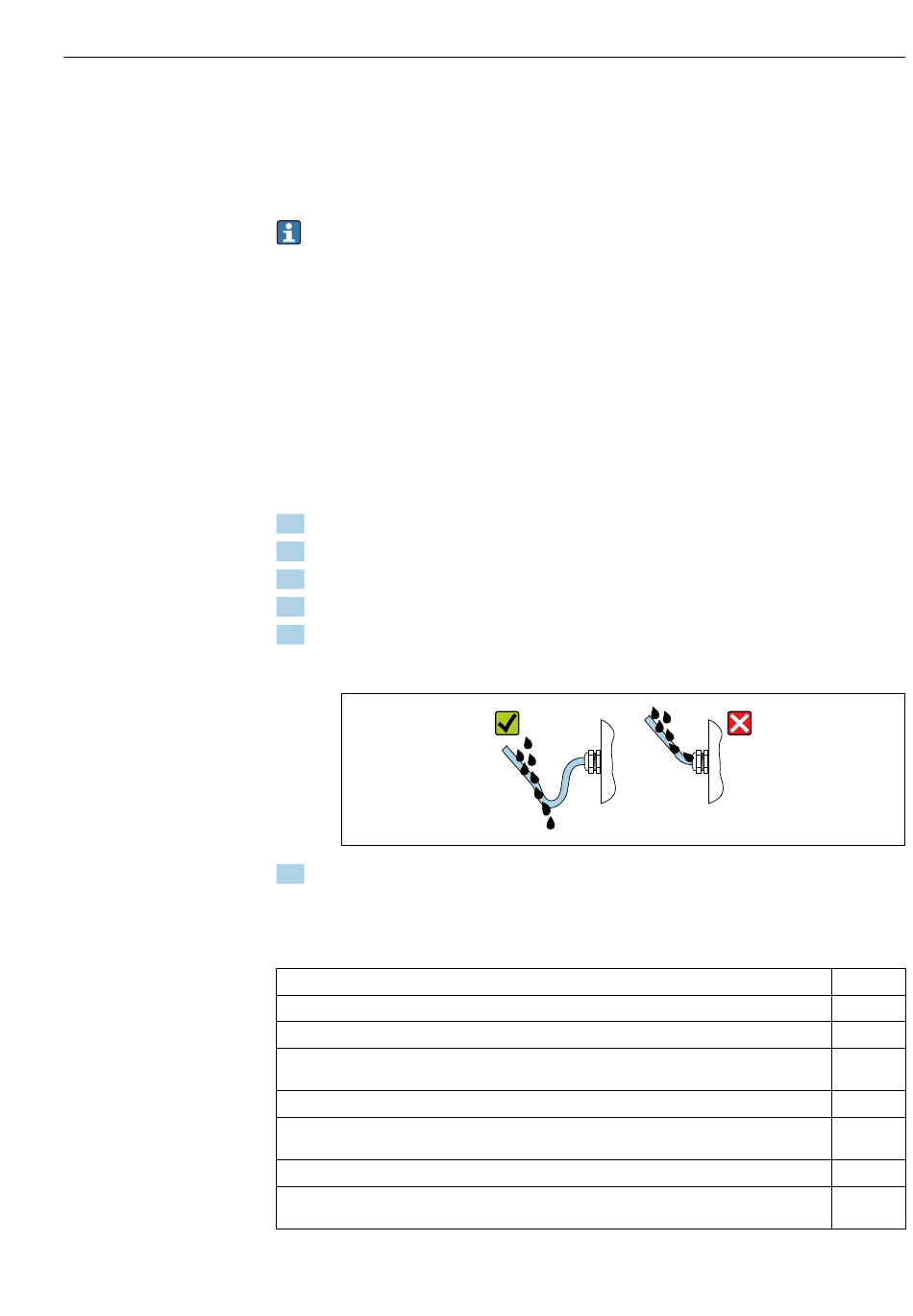

5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser-
sack").

6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  30?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  39?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen ?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein
→  118?
Ist die Klemmenbelegung →  31 oder Pinbelegung Gerätestecker →  32 korrekt?
Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronikmo-
dul des Messumformers grün →  12?
Elektrischer Anschluss
A0029278








