Produktbeschreibung

12
3 Produktbeschreibung
Das Gerät besteht aus Messumformer und Messaufnehmer.
Das Gerät ist als Kompaktausführung verfügbar:
Messumformer und Messaufnehmer bilden eine mechanische Einheit.
3.1

Produktaufbau

3.1.1 Geräteausführung mit Kommunikationsart PROFINET
4
3
2
1

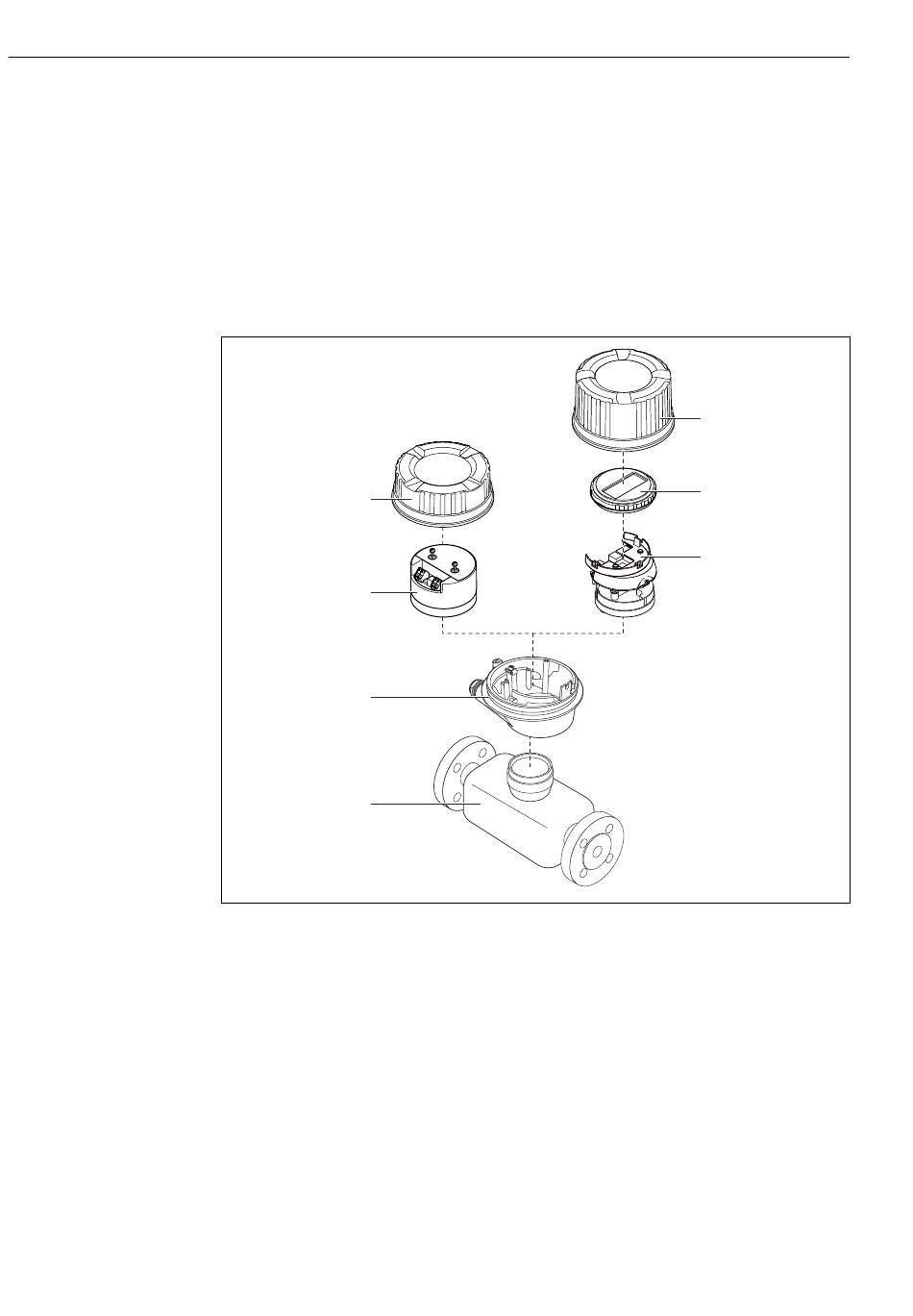

 1 Wichtige Komponenten eines Messgeräts
1 Messaufnehmer
2 Messumformergehäuse
3 Hauptelektronikmodul
4 Messumformer-Gehäusedeckel
5 Messumformer-Gehäusedeckel (Ausführung für optionale Vor-Ort-Anzeige)
6 Vor-Ort-Anzeige (optional)
7 Hauptelektronikmodul (mit Halterung für optionale Vor-Ort-Anzeige)
Proline Promag E 100 PROFINET
5
6
7
Endress+Hauser
A0023153
