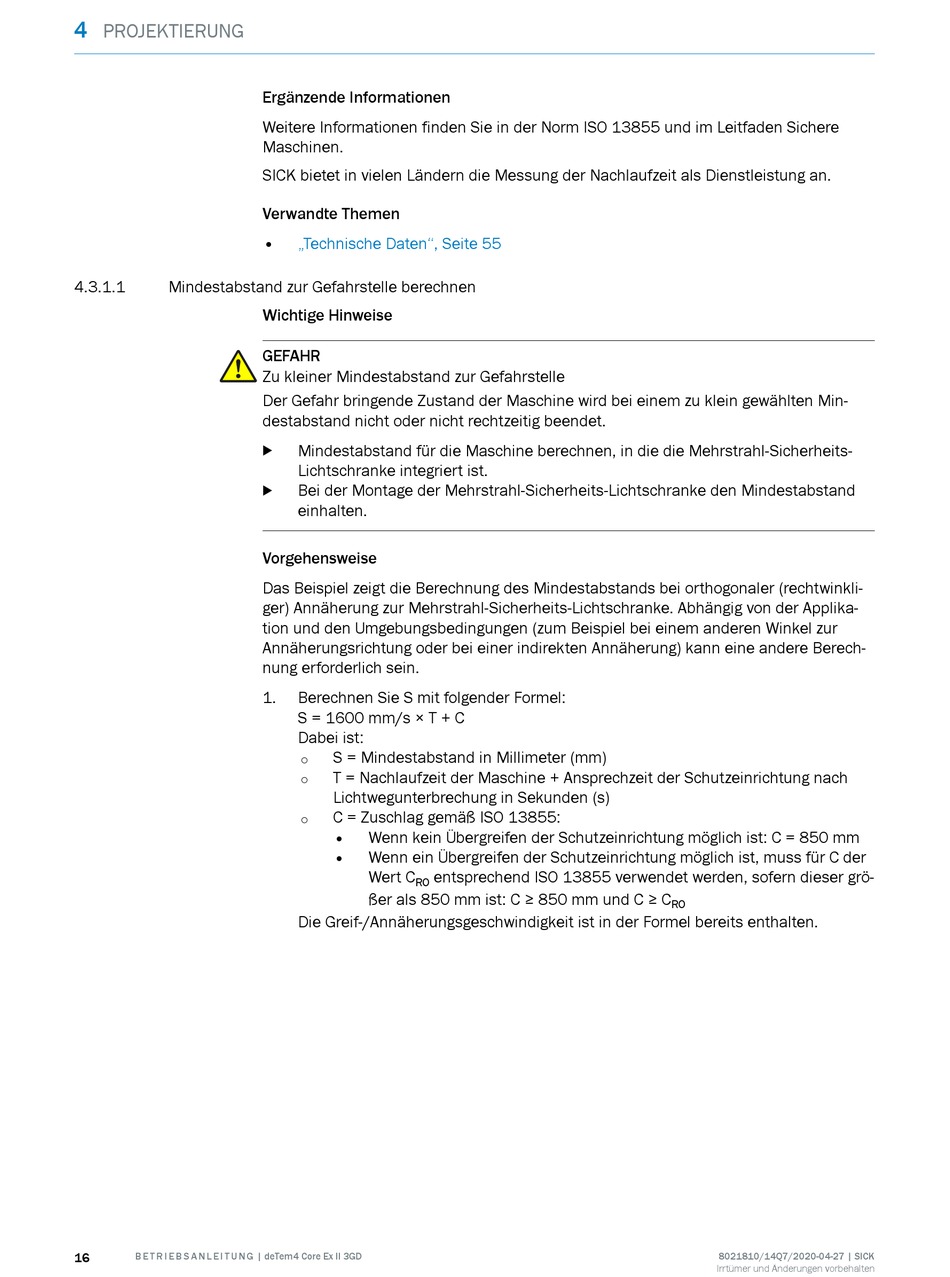

4
PROJEKTIERUNG
4.3.1.1
Mindestabstand zur Gefahrstelle berechnen
16
B E T R I E B S A N L E I T U N G | deTem4 Core Ex II 3GD
Ergänzende Informationen
Weitere Informationen finden Sie in der Norm ISO 13855 und im Leitfaden Sichere
Maschinen.
SICK bietet in vielen Ländern die Messung der Nachlaufzeit als Dienstleistung an.
Verwandte Themen
•
„Technische Daten", Seite 55
Wichtige Hinweise
GEFAHR
Zu kleiner Mindestabstand zur Gefahrstelle
Der Gefahr bringende Zustand der Maschine wird bei einem zu klein gewählten Min‐
destabstand nicht oder nicht rechtzeitig beendet.
Mindestabstand für die Maschine berechnen, in die die Mehrstrahl-Sicherheits-
b
Lichtschranke integriert ist.
Bei der Montage der Mehrstrahl-Sicherheits-Lichtschranke den Mindestabstand
b
einhalten.
Vorgehensweise
Das Beispiel zeigt die Berechnung des Mindestabstands bei orthogonaler (rechtwinkli‐
ger) Annäherung zur Mehrstrahl-Sicherheits-Lichtschranke. Abhängig von der Applika‐
tion und den Umgebungsbedingungen (zum Beispiel bei einem anderen Winkel zur
Annäherungsrichtung oder bei einer indirekten Annäherung) kann eine andere Berech‐
nung erforderlich sein.
1.
Berechnen Sie S mit folgender Formel:
S = 1600 mm/s × T + C
Dabei ist:
S = Mindestabstand in Millimeter (mm)
°
T = Nachlaufzeit der Maschine + Ansprechzeit der Schutzeinrichtung nach
°
Lichtwegunterbrechung in Sekunden (s)
C = Zuschlag gemäß ISO 13855:
°
•
Wenn kein Übergreifen der Schutzeinrichtung möglich ist: C = 850 mm
•
Wenn ein Übergreifen der Schutzeinrichtung möglich ist, muss für C der
Wert C
entsprechend ISO 13855 verwendet werden, sofern dieser grö‐
RO
ßer als 850 mm ist: C ≥ 850 mm und C ≥ C
Die Greif-/Annäherungsgeschwindigkeit ist in der Formel bereits enthalten.
RO
8021810/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
