4
PROJEKTIERUNG
4.3.3.1
Entgegengesetzte Senderichtung verwenden
4.4
Einbindung in die elektrische Steuerung
20
B E T R I E B S A N L E I T U N G | deTem4 Core IP69K
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Systeme von Mehrstrahl-Sicherheits-Lichtschranken, die räumlich nahe beieinander
arbeiten, können sich gegenseitig beeinflussen.
Die Beeinflussung räumlich naher Systeme mit geeigneten Maßnahmen verhin‐
b
dern.
Die Senderichtung von System " kann bei der Montage durch Vertauschen von Sender
und Empfänger geändert werden. Durch die entgegengesetzte Montage wird Empfänger
" durch die Infrarotlichtstrahlen von Sender ! nicht beeinflusst.
!
s
s
s
s
s
s
s
s
s
s s s
s
s
s

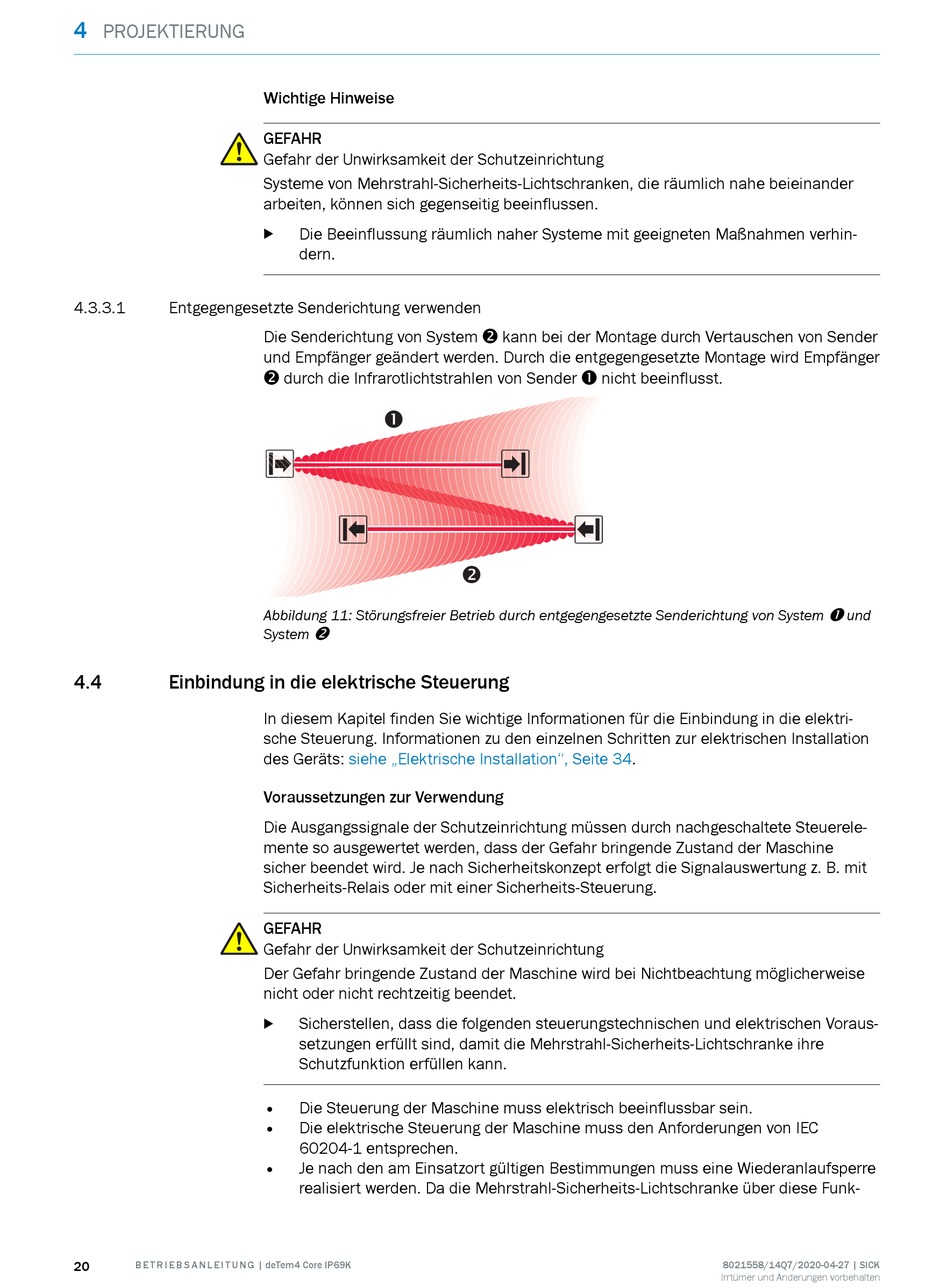

Abbildung 11: Störungsfreier Betrieb durch entgegengesetzte Senderichtung von System
System
"
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts:
siehe „Elektrische Installation", Seite
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheits-Relais oder mit einer Sicherheits-Steuerung.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit die Mehrstrahl-Sicherheits-Lichtschranke ihre
Schutzfunktion erfüllen kann.
•
Die Steuerung der Maschine muss elektrisch beeinflussbar sein.
•
Die elektrische Steuerung der Maschine muss den Anforderungen von IEC
60204-1 entsprechen.
•
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre
realisiert werden. Da die Mehrstrahl-Sicherheits-Lichtschranke über diese Funk‐
r
"
34.
! und
8021558/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
