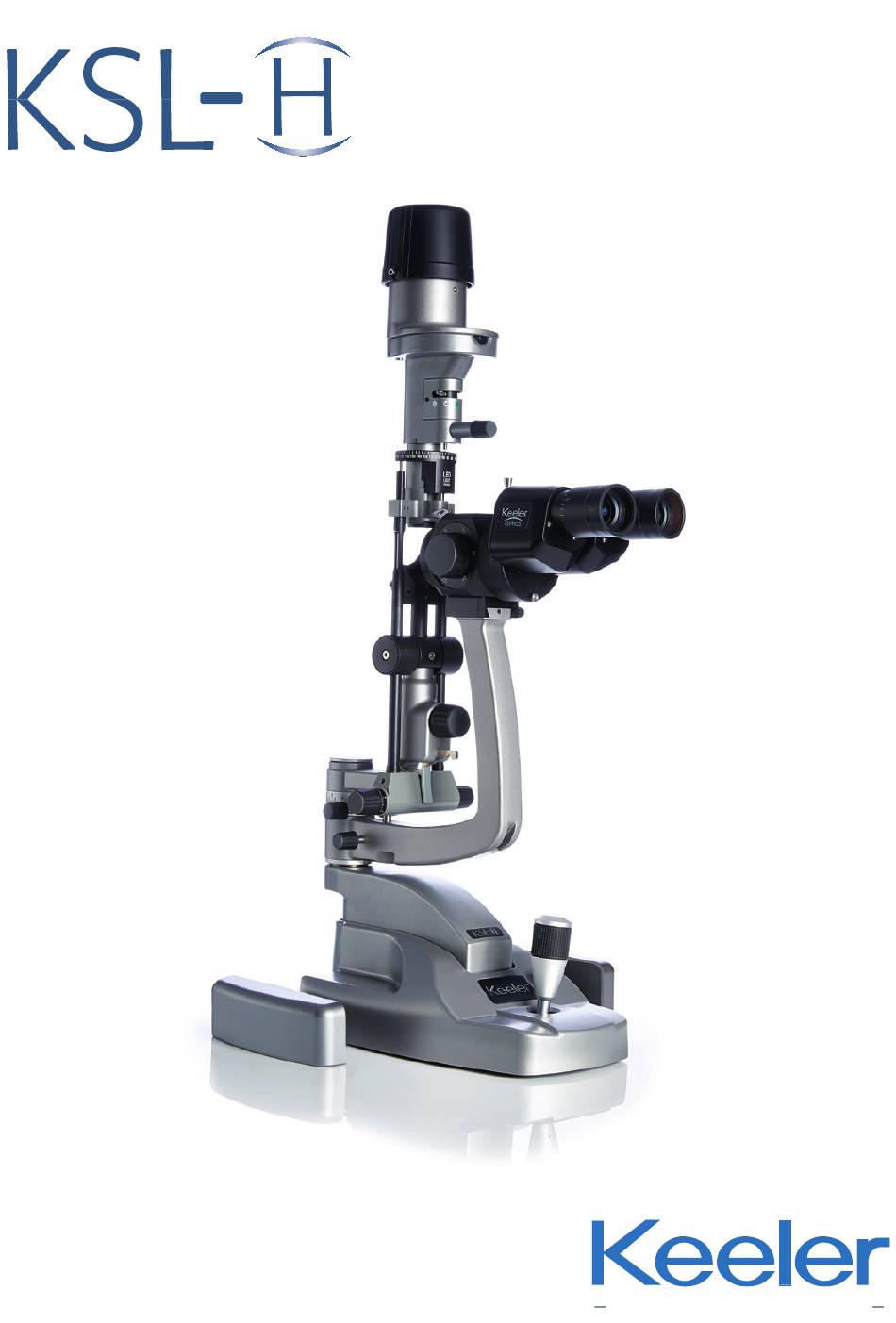

- Seite 1 SPALTLAMPE GEBRAUCHSANLEITUNG H-Serie A world without vision loss...
-
Seite 3: Inhaltsverzeichnis
KSL-H von KEELER INHALT ANWENDUNGSGEBIETE ..................3 SICHERHEIT ......................3 FOTOTOXIZITÄT ..........................3 WARNHINWEISE UND VORSICHTSMASSNAHMEN ................4 KONTRAINDIKATION ........................5 REINIGUNGS- UND DESINFEKTIONSANLEITUNG..........5 BEZEICHNUNGEN DER BEDIENELEMENTE UND KOMPONENTEN ......6 MONTAGE ......................8 VERFAHREN ZUR MONTAGE VON TISCHPLATTE UND BASIS ............8 VERFAHREN ZUR MONTAGE DES BELEUCHTUNGSTURMS .............9... - Seite 4 Haltbarkeitsdatum Seriennummer Katalognummer Medizinprodukt Übersetzung Die Keeler Spaltlampe ist entsprechend der Richtlinie 93/42/EWG, der Verordnung (EU) 2017/745 und ISO 13485 Qualitätsmanagementsysteme für Medizinprodukte konstruiert und gebaut. Klassifikation: CE: Klasse I FDA: Klasse II Die in dieser Anleitung enthaltenen Informationen dürfen, auch auszugsweise, nicht ohne die vorherige schriftliche Genehmigung des Herstellers reproduziert werden.
-
Seite 5: Anwendungsgebiete
Ansicht der Augenstrukturen im Detail und ermöglicht die Erstellung anatomischer Diagnosen bei einer Vielzahl von Augenerkrankungen. Kurzbeschreibung des Instruments Diese Keeler Spaltlampe kann von entsprechend geschulten Technikern entweder auf eine spezielle, von Keeler gelieferte Tischplatte oder auf eine von Dritten gelieferte Tischplatte (Refraktionseinheit) montiert werden. -
Seite 6: Warnhinweise Und Vorsichtsmassnahmen
2.2 WARNHINWEISE UND VORSICHTSMASSNAHMEN Bitte beachten Sie, dass der ordnungsgemäße und sichere Betrieb unseres Instruments nur dann gewährleistet ist, wenn sowohl das Instrument als auch sein Zubehör ausschließlich von Keeler Ltd stammen. Der Gebrauch von anderem Zubehör kann zu erhöhten elektromagnetischen Emissionen oder reduzierter elektromagnetischer Störfestigkeit des Geräts und damit zu einer fehlerhaften Funktionsweise... -
Seite 7: Kontraindikation
• Stellen Sie sicher, dass das Instrument auf eine waagerechte und stabile Oberfläche gestellt wird. • Ausschließlich von Keeler zugelassene Originalteile und Zubehör verwenden, anderenfalls kann die Gerätesicherheit und -leistung beeinträchtigt werden. • Nach jeder Verwendung ausschalten. Bei Verwendung der Staubabdeckung: Überhitzungsgefahr. -
Seite 8: Bezeichnungen Der Bedienelemente Und Komponenten
KSL-H von KEELER 2. Stellen Sie sicher, dass überschüssige Lösung nicht in das Instrument gelangt. Achten Sie darauf, dass der Lappen nicht mit der Lösung gesättigt ist. 3. Die Oberflächen müssen sorgfältig mit einem sauberen, fusselfreien Lappen von Hand getrocknet werden. - Seite 9 KSL-H von KEELER 24. Joystickregler (X Y Z-Bewegung) 25. Rheostat zur Beleuchtungsregelung 26. Achse 27. Laufschienenabdeckungen 28. Montageloch für Tonometer vom R-Typ 29. Gelbfilterknopf (oben = aus) 30. Sperre zur Sicherung des Vergrößerungskörpers 31. Trommelregler zur Änderung der Vergrößerung 32. Okulare – für PD und Dioptrienkorrektur einstellbar 33.
-
Seite 10: Montage
KSL-H von KEELER 5. MONTAGE Ihre Keeler Spaltlampe ist so konstruiert, dass sie auf einer elektrisch isolierten medizinischen Tischbasis oder auf einer elektrisch isolierten und feuerfesten medizinischen Tischplatte, z. B. einem Refraktionsständer oder einer Kombi-Einheit, montiert werden kann. Gehen Sie beim Auspacken Ihrer Spaltlampe vorsichtig vor, damit Sie keine der verpackten Komponenten versehentlich beschädigen oder wegwerfen. -
Seite 11: Verfahren Zur Montage Des Beleuchtungsturms
Mithilfe des Sicherungsknopfes an der Seite anziehen. Bis zum Anschlag schieben und sichern 3. Das Atemschutzschild wie in den Abbildungen weiter unter angezeigt anbringen. Hinweis: Die Abbildungen zeigen die Montage an KSL-Z. Der Vorgang ist jedoch für KSL-H identisch und darauf anwendbar. -
Seite 12: Verfahren Zum Anbringen Der Kabel
KSL-H von KEELER 5.3 VERFAHREN ZUM ANBRINGEN DER KABEL 1. Das Hauptlampenkabel von der Kinnstütze an den Beleuchtungsturm anschließen. Das Kabel am Beleuchtungsturmsystem nicht verdrehen. 2. Die Netzkabel anschließen. Kabelanschluss a) Kinnstützen-Fixationslichtkabel zum Netzteil. b) (3-poliges) Kabel vom Netzteil zur Spaltlampenbasis-Baugruppe. -
Seite 13: Gebrauchsanleitung
KSL-H von KEELER Das Tonometer gleitet leicht auf die Stützplatte; die Stabilität wird durch die Arretierstifte gewährleistet. 3. Um ein möglichst klares und reflexionsfreies Bild zu erhalten, sollte der Winkel zwischen der Beleuchtung und dem Mikroskop etwa 60° betragen und die Spaltblende ganz geöffnet sein. -
Seite 14: Vobereitung Des Patienten Und Anwendung Der Spaltlampe
6.2 VOBEREITUNG DES PATIENTEN UND ANWENDUNG DER SPALTLAMPE Teile der Spaltlampe, die mit dem Patienten in Kontakt kommen, sind vor der Untersuchung gemäß der vorliegenden Anleitung zu reinigen. Keeler empfiehlt die Verwendung von speziellen Hygiene-Auflagen für Kinnstützen, bevor die Patienten ihr Kinn darauf abstützen. -
Seite 15: Beschreibung Der Filter, Blenden Und Vergrösserungen
KSL-H von KEELER 4. Den Joystick (24) drehen, bis sich der Lichtstrahl auf Augenhöhe befindet. 5. Den Joystick senkrecht halten und die Spaltlampenbasis zum Patienten hin bewegen, bis der Spaltstrahl auf der Hornhaut des Patienten gebündelt erscheint. 6. Spaltbreite (18), Vergrößerung (31), Spaltdrehung (13) & Spaltwinkel usw. nach Bedarf zur Durchführung der Untersuchung einstellen. -
Seite 16: Routinewartung
Obwohl es sich hierbei um eine signifikante Lebensdauer handelt, empfehlen wir trotzdem, die Spaltlampe zwischen den Untersuchungen stets auszuschalten, um Energie zu sparen und die LED- Leuchten zu schonen. Im unwahrscheinlichen Fall eines LED-Versagens wenden Sie sich bitte an Keeler oder Ihren lokalen Händler, um sich über das Austauschverfahren zu informieren. -
Seite 17: Das Gerät Regelmässig Auf Beschädigung Oder Verschmutzung Untersuchen
Tuch zu reinigen. 8. GARANTIE Die Keeler Spaltlampen der H-Serie sind für drei Jahre gegen Material- oder Herstellungsmängel oder fehlerhafte Werksmontage abgesichert. Es handelt sich hierbei um eine RTB (Return To Base)-Garantie auf Kosten des Kunden, deren Gültigkeit erlöschen kann, wenn die Spaltlampe nicht regelmäßig gewartet wurde. -
Seite 18: Technische Spezifikationen Und Elektrische Nennwerte
Keeler geschultem Wartungspersonal zur Verfügung gestellt. 9. TECHNISCHE SPEZIFIKATIONEN UND ELEKTRISCHE NENNWERTE Die Keeler Spaltlampe ist ein medizinisches elektrisches Instrument. Das Instrument bedarf im Hinblick auf elektromagnetische Verträglichkeit (EMV) besonderer Sorgfalt. Dieser Abschnitt beschreibt die Eignung dieses Instruments im Hinblick auf elektromagnetische Verträglichkeit. Bei der Installation oder Verwendung dieses Instruments lesen und beachten Sie bitte aufmerksam, was hier beschrieben wird. -
Seite 19: Störfestigkeit
KSL-H von KEELER 9.2 STÖRFESTIGKEIT Leitlinien und Herstellererklärung – elektromagnetische Störfestigkeit Die Keeler Spaltlampe ist zur Verwendung im nachstehend spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde oder Anwender hat sicherzustellen, dass sie in solch einem Umfeld verwendet wird. Störfestigkeitsprüfung IEC 60601 Prüfung Compliance-Ebene Elektromagnetisches Umfeld –... -
Seite 20: Elektromagnetische Störfestigkeit
Zur Beurteilung des elektromagnetischen Umfelds aufgrund von ortsfesten HF-Sendern sollte eine elektromagnetische Standortuntersuchung erwägt werden. Wenn die gemessene Feldstärke am Ort, an dem die Keeler Spaltlampe benutzt wird, die entsprechende obige HF-Compliance-Ebene überschreitet, sollte die Keeler Spaltlampe beobachtet werden, um ihren ordnungsgemäßen Betrieb zu bestätigen. -
Seite 21: Empfohlene Schutzabstände
Empfohlene Schutzabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und der Keeler Spaltlampe Die Keeler Spaltlampe ist zur Verwendung in einem elektromagnetischen Umfeld bestimmt, in dem abgestrahlte HF-Störgrößen kontrolliert werden. Der Kunde oder Anwender der Keeler Spaltlampe kann zur Vorbeugung gegen elektromagnetische Störungen beitragen, indem ein Mindestabstand zwischen mobilen HF-Kommunikationsgeräten (Sendern) und der Keeler Spaltlampe, wie weiter unten empfohlen,... -
Seite 22: Spaltprojektionssystem Und Basis
KSL-H von KEELER Spaltprojektionssystem und Basis Spaltlampe mit Kinnstütze 20,0Kg, 75 x 54 x 45cm B x T x H Tischplatte mit Netzteil und Zubehörlade 5,2Kg, 51 x 42 x 15cm B x T x H Blendendurchmesser 0,2, 1 mm quadr., 2, 3, 5, 9 und 12 mm Filter Klar;... -
Seite 23: Umgebungsbedingungen
KSL-H von KEELER Sicherungskapazitäten und Anzahl 2,5 A Überspannungsschutz Sicherungsstrom 2,5A Nennspannung V AC 250V Ausschaltvermögen 1500A Auslösecharakteristik: Zeitverzögerung Umgebungsbedingungen: ANWENDUNG 90 % 1060 hPa °C °C 30 % 800 hPa Schock (ohne Verpackung) 10 g, Dauer 6 ms LAGERBEDINGUNGEN 95 % 1060 hPa °C... -
Seite 24: Zubehör Und Ersatzteile
Tischbein – Mitte 3020-P-7000 Keeler KAT T-Typ 2414-P-2030 Applanationstonometer Keeler KAT R-Typ 2414-P-2040 Applanationstonometer Keeler D-KAT T-Typ Digitales Keeler 2414-P-2032 Applanationstonometer Keeler D-KAT R-Typ Digitales Keeler 2414-P-2042 Applanationstonometer 11. INFORMATIONEN ZU VERPACKUNG UND ENTSORGUNG Entsorgung von Elektro- und Elektronik-Altgeräten Dieses Symbol auf dem Produkt oder auf der Verpackung und der Anleitung zeigt an, dass dieses Produkt nicht als Hausmüll zu behandeln ist. -
Seite 26: Hersteller
Gebührenfrei 0800 521251 Tel +44 (0) 1753 857177 Fax +44 (0) 1753 827145 USA Vertriebsbüro Niederlassung China Keeler USA Keeler China, 1012B, 3222 Phoenixville Pike KunTai International Mansion, 12B Building #50 ChaoWai St. Malvern, PA 19355 USA Chao Yang District, Beijing, 10020 Gebührenfrei 1 800 523 5620...
